立式自动上料包装作业设备结构

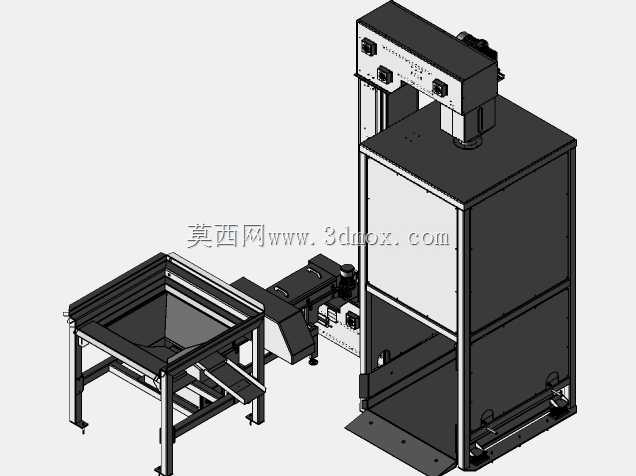

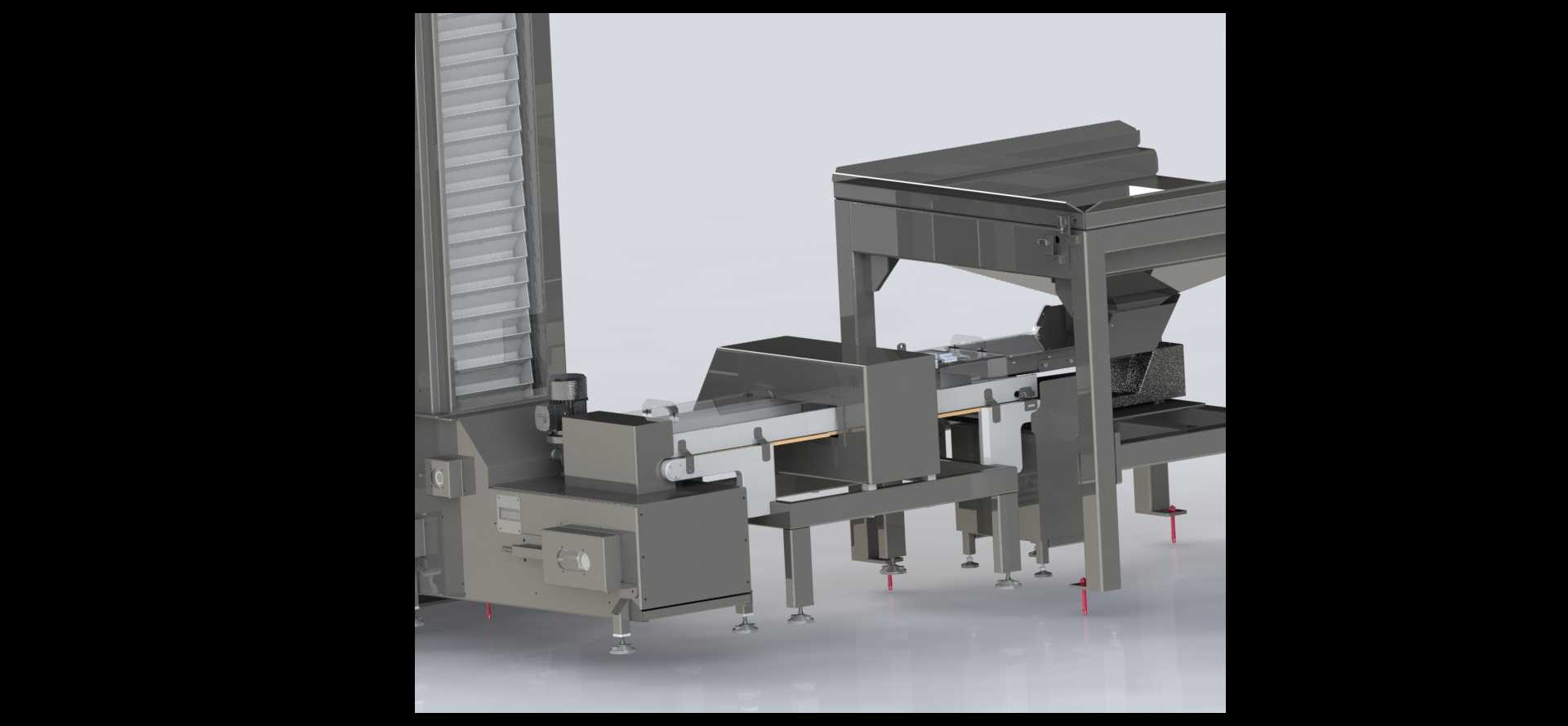

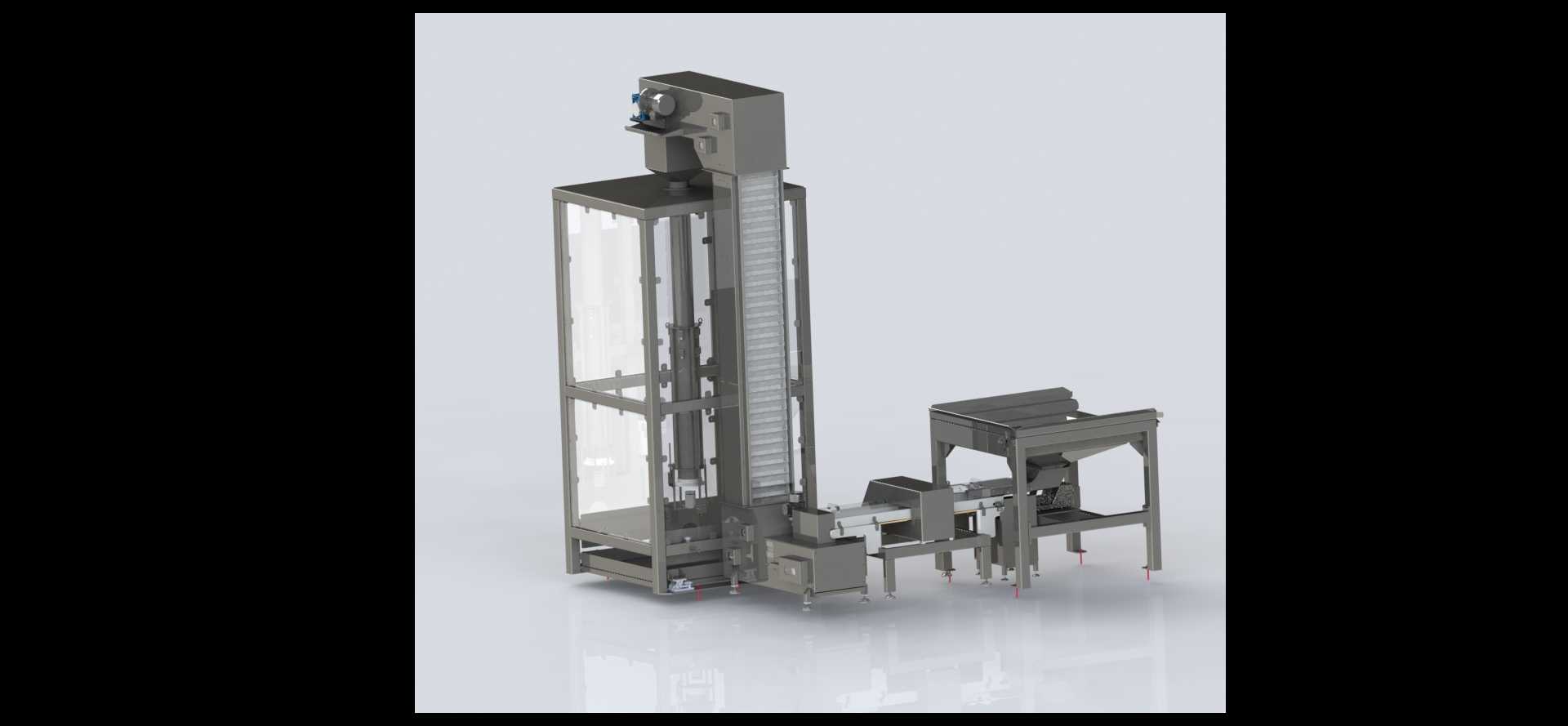

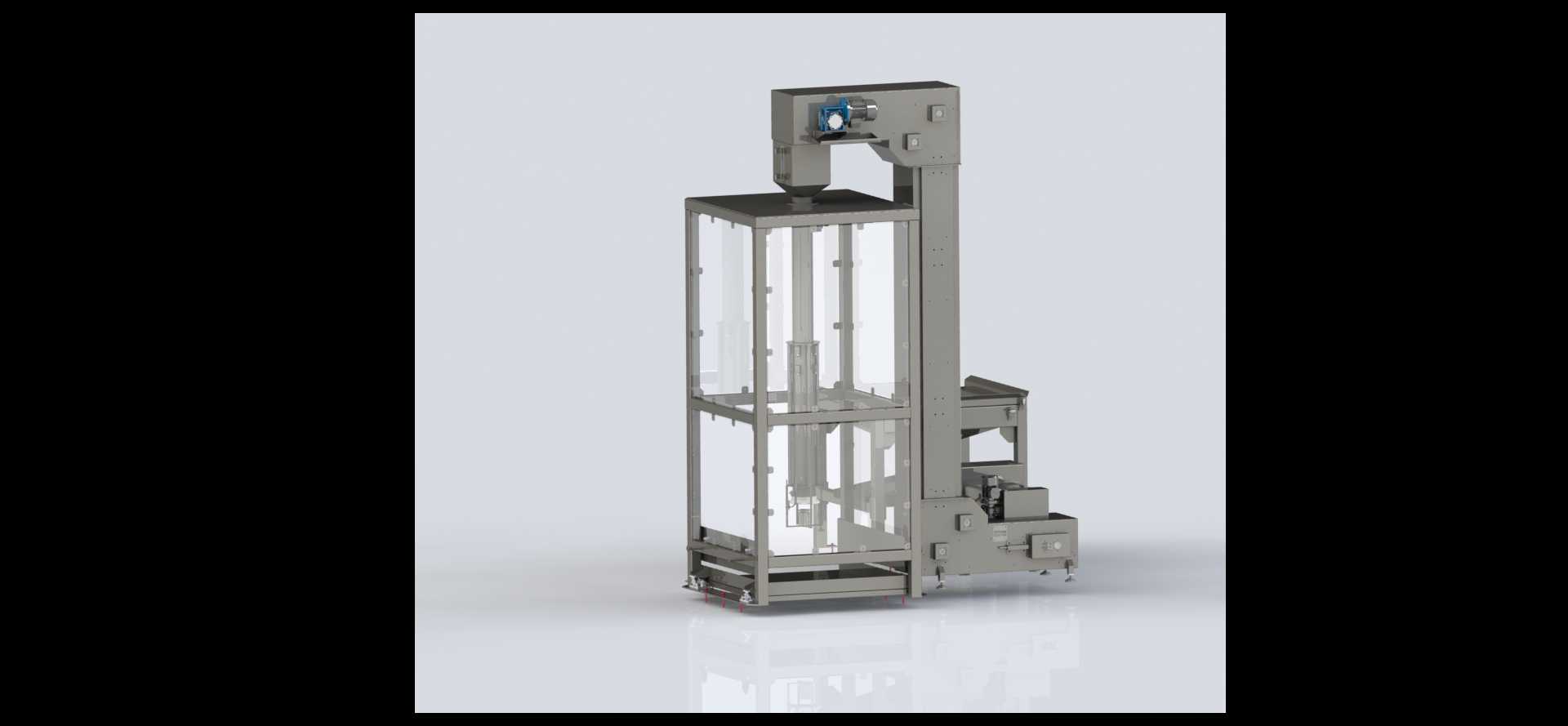

　　这套设备主要面向中小型加工企业的成品包装工序，适配颗粒状、小块状规整物料的自动化装袋、装箱作业场景，在食品加工、五金零配件分装、日化用品灌装配套的生产线上，可衔接前段加工出料端与后段封箱、码垛工位，替代传统人工取料套袋的重复劳作，降低包装工序的人力投入，同时减少人工接触物料带来的污染或计数误差。从现场布局来看，设备分为左侧进料输送单元与右侧立式包装执行单元两个核心模块，进料单元采用带挡边的平皮带输送结构，机架由方管焊接拼装，底部配置可调脚杯，可根据前段出料口的高度差调整整体倾斜角度，输送面两侧加装可拆卸的导向挡板，避免物料在输送过程中散落，挡板间距可根据物料外包装的尺寸进行无级调节，适配不同规格的料盒、料袋进料需求。

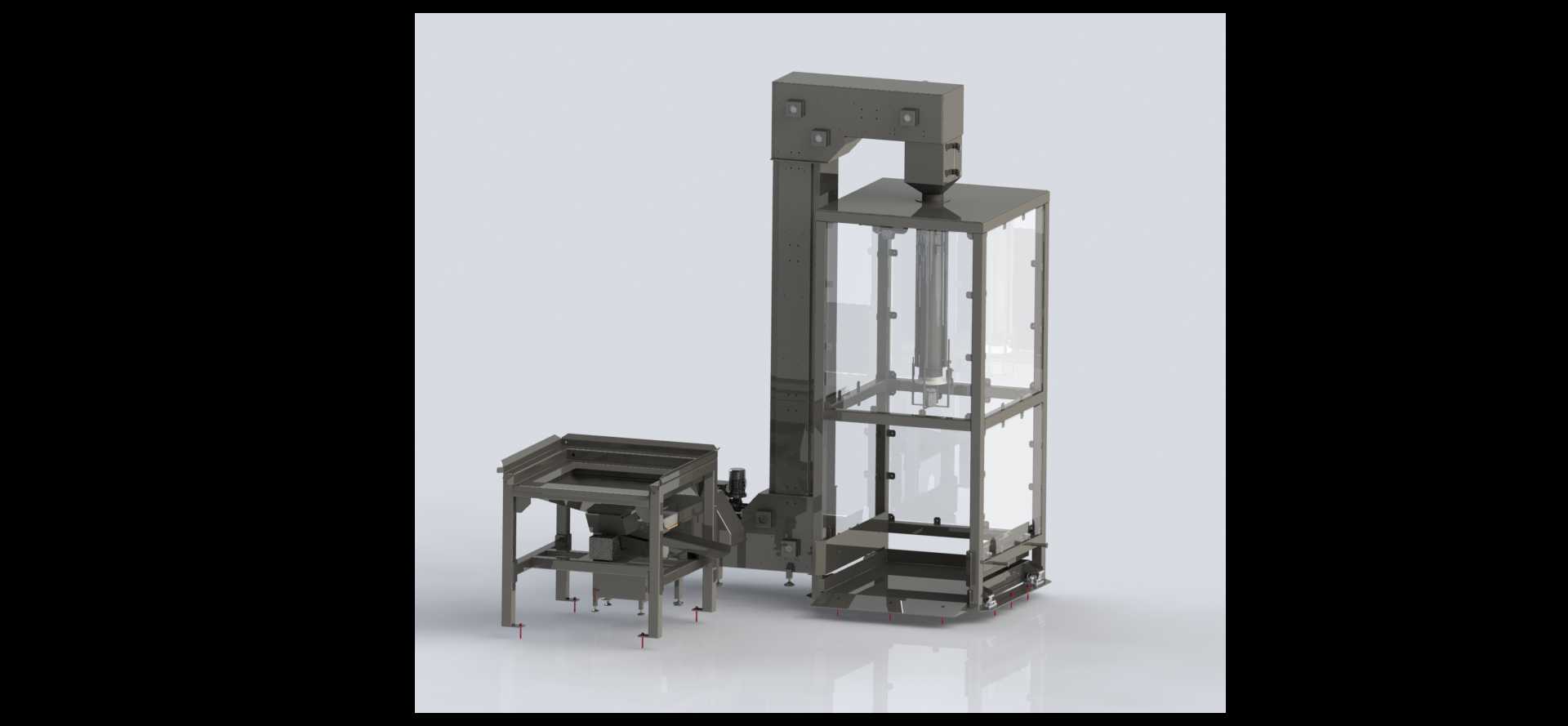

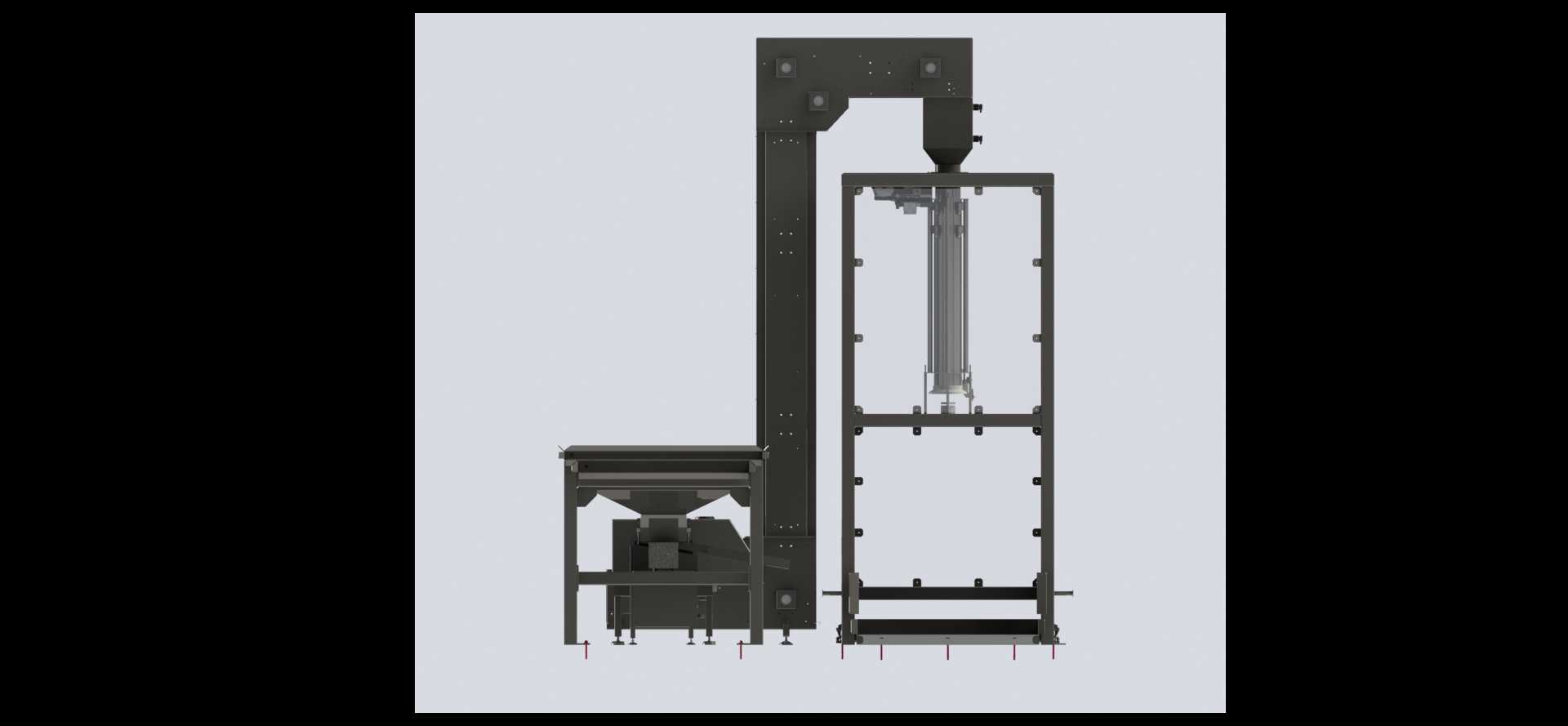

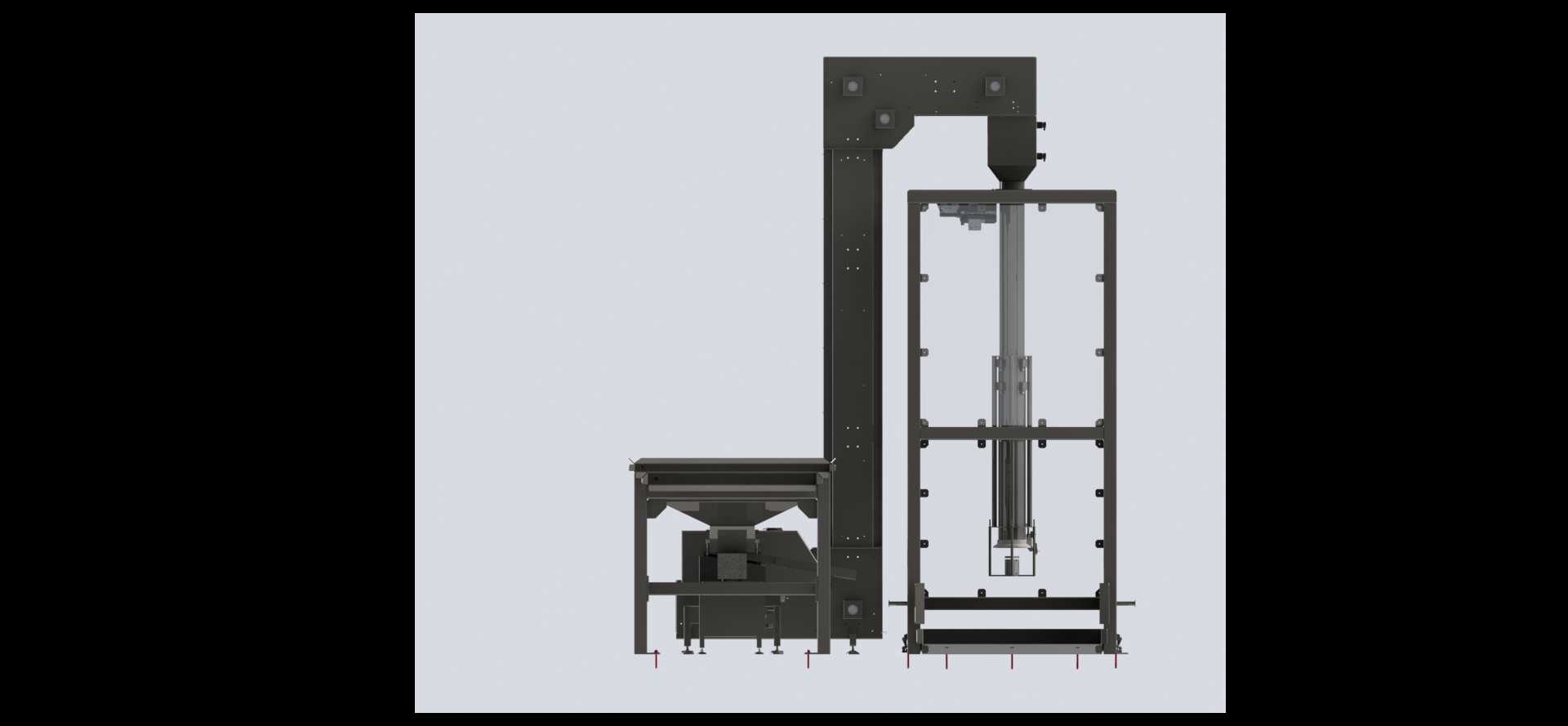

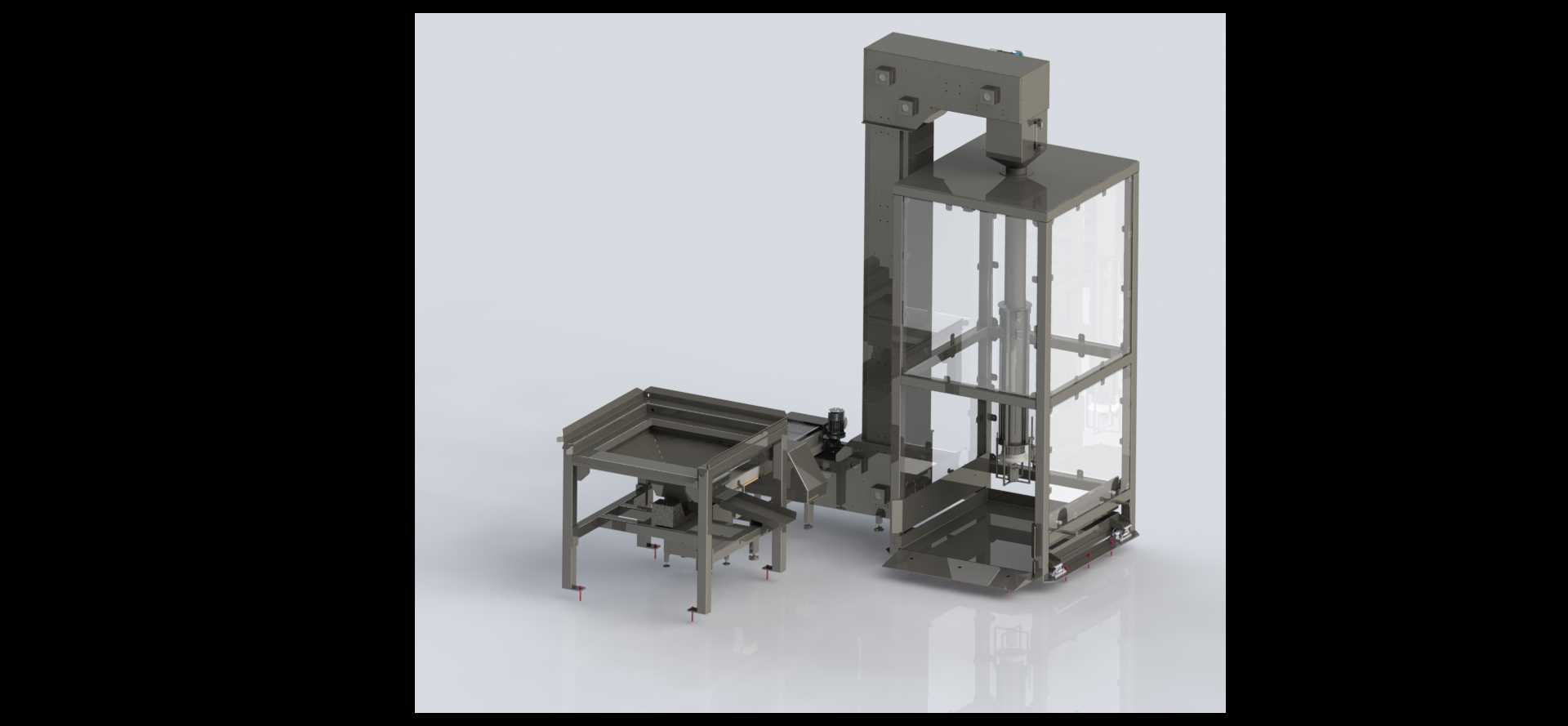

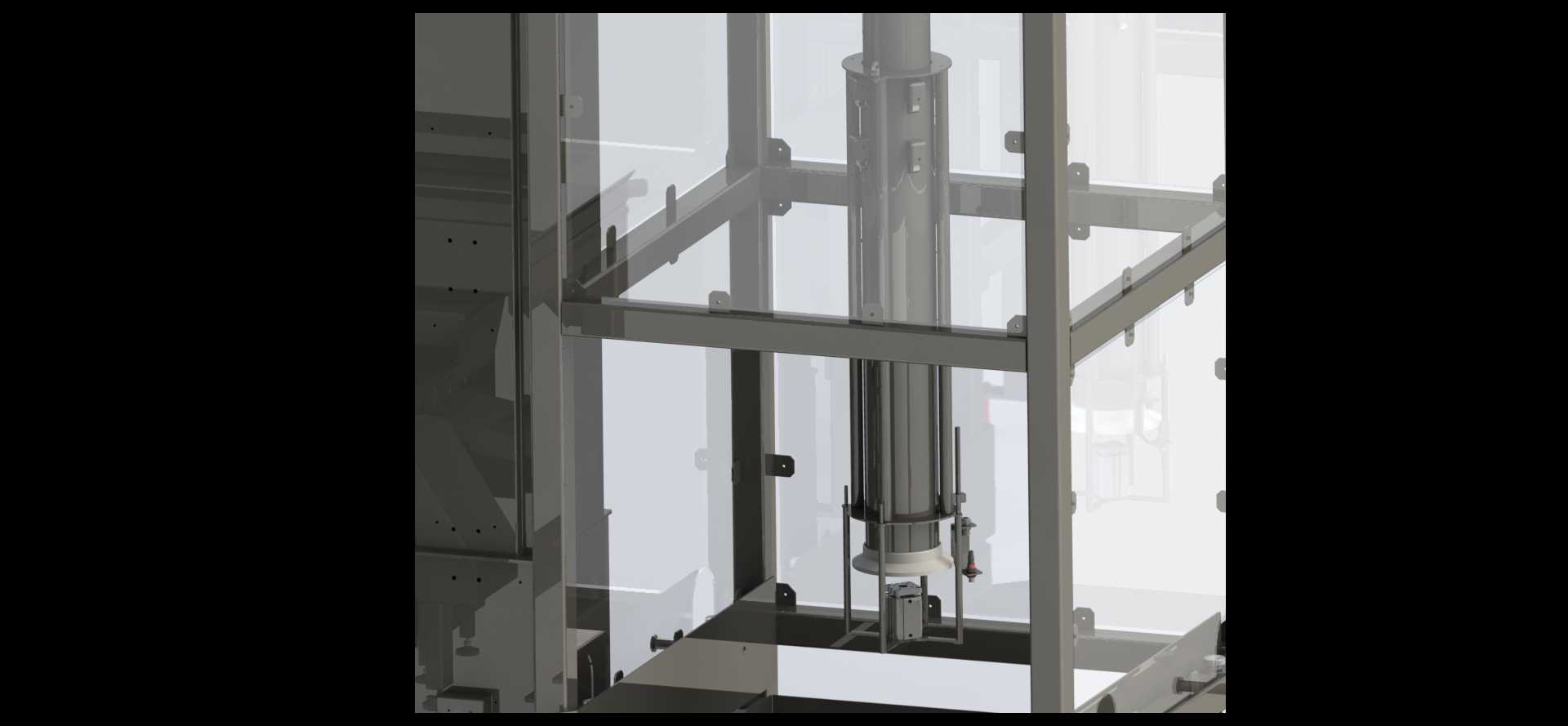

　　右侧立式单元采用框架式结构，主体立柱采用加厚矩形钢管焊接成型，外围加装透明亚克力防护板，既可以观察内部执行机构的运行状态，也能避免设备运行过程中人员误触运动部件造成安全隐患，防护板采用快拆式卡扣固定，日常维护时无需工具即可快速拆卸，清理内部残留物料或更换易损件的操作空间充足。设计阶段优先考虑了设备的安装适配性，整体占地宽度控制在1.8米以内，长度方向预留0.6米的进料对接空间，安装时仅需在地面做简单的水平校准即可，无需预埋地脚螺栓，适合在现有生产车间内做插缝式布局，不需要对原有生产线做大规模改造。设备的执行逻辑为物料经输送单元送入立式单元的接料工位后，内部的升降机构带动取料夹具下行，将物料精准送入下方的包装容器内，

　　完成装填后机构复位，等待下一个物料进入工位，整套动作的节拍可根据前段生产线的出料速度做无级调整，最快可实现每分钟12次的装填作业，匹配多数中小产能生产线的运行节奏。结构设计上充分考虑了运行稳定性，立式单元的升降导轨采用线性滑轨搭配同步带传动的结构，相比气缸传动的方案，运行行程控制精度更高，不会出现气压波动导致的行程偏差，同时传动噪音更低，适合对车间噪音有要求的生产场景。输送单元的驱动电机采用减速电机直连驱动辊的结构，减少了链传动带来的间隙误差，输送速度可通过变频器调整，避免物料在输送过程中出现堆积或卡滞。设备的接料工位配置了可更换的定位治具，针对不同尺寸的包装容器，仅需更换对应规格的治具即可快速切换生产规格，

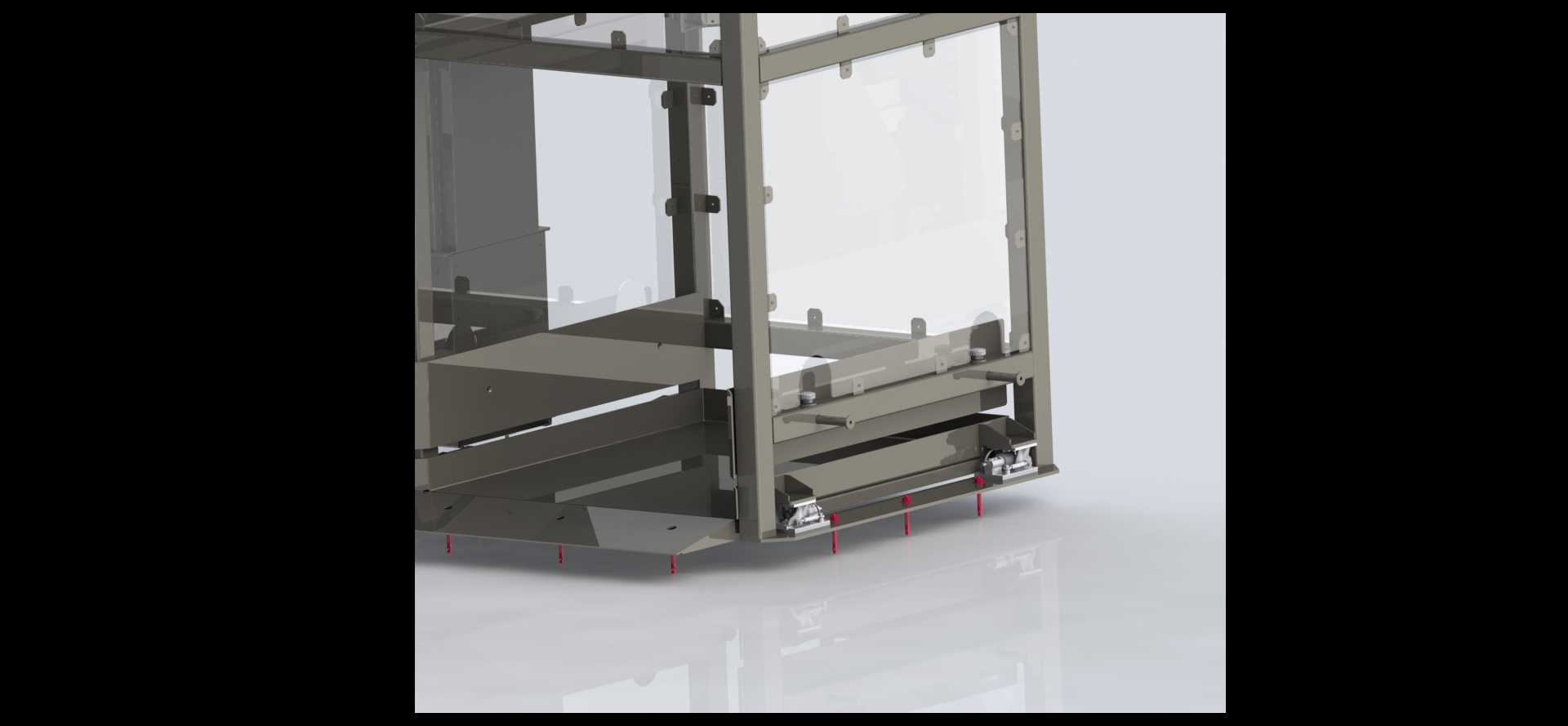

　　换型时间控制在15分钟以内，适配多品种小批量的生产需求。从安装边界来看，设备顶部预留了走线槽与气源接口位置，现场布线时可将线缆、气管统一收纳在顶部线槽内，避免线缆外露影响车间整洁，同时也减少线缆被物料剐蹭破损的风险。设备底部的接料盘采用抽拉式结构，日常生产中散落的物料会落入接料盘内，清理时直接抽出接料盘即可，无需拆解设备主体结构。整体结构没有采用复杂的异形零件，多数结构件采用标准型材与板材焊接加工，加工难度低，后期维护时备件采购成本低，适合中小型加工企业自行维护保养，不需要依赖厂家的专属售后团队。在实际应用中，这套设备可单独作为包装工位使用，也可多台并联对接高速生产线，根据产能需求灵活配置设备数量，不会出现单台设备故障导致整条生产线停摆的问题。
