活塞式压缩空气驱动气动马达结构设计

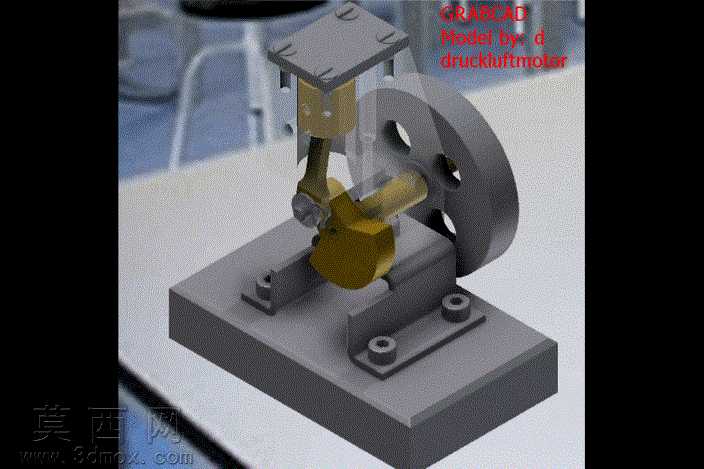

本作品为活塞式压缩空气驱动气动马达的三维建模设计成果，建模阶段严格遵循机械设计原理完成各部件的参数化构建，首先完成一体式矩形安装基座的建模，基座上预留对应轴承座、气缸支架的安装定位孔位，保证各部件装配时的同轴度与位置精度。气缸部分采用立式单缸布局，建模时还原了气缸筒内壁的光滑曲面特征、上下端盖的密封槽结构以及活塞组件的配合间隙，活塞与连杆的铰接位置做了销轴连接的细节还原，保证运动仿真时铰接副的运动逻辑符合真实机械运动规律。曲柄飞轮组件是该气动马达的动力输出核心，建模时对偏心曲柄轴的偏心距做了精准参数设定，匹配活塞行程设计要求，大直径飞轮部分还原了轮辐式减重孔结构、轮缘的配重平衡特征，保证运转时的惯性储能效果与动平衡性能。渲染阶段采用写实材质赋予方案，基座、气缸、飞轮等金属结构件分别赋予不同质感的金属材质，铸铁材质部件添加细微的磨砂颗粒质感与使用痕迹，黄铜材质的曲柄、活塞销部件还原金属光泽与轻微氧化质感，透明材质的可视化外罩添加适当的折射与反射参数，清晰展示内部传动结构的同时提升模型的视觉层次感。设计思路上围绕压缩空气驱动的动力转换逻辑展开，通过曲柄连杆机构将活塞的直线往复运动转换为曲轴的旋转运动，搭配大质量飞轮储存运转惯性，克服活塞往复运动的死点问题，保证动力输出的连续性与平稳性，各部件的连接结构均参考实际气动马达的装配工艺设计，轴承位置、铰接位置均预留标准件安装空间，模型可直接用于运动仿真演示、原理教学展示以及后续的工程化结构优化参考，整体结构紧凑布局合理，完整还原了微型活塞式气动马达的核心机械结构与工作原理。
