手摇螺旋顶升起重千斤顶三维设计

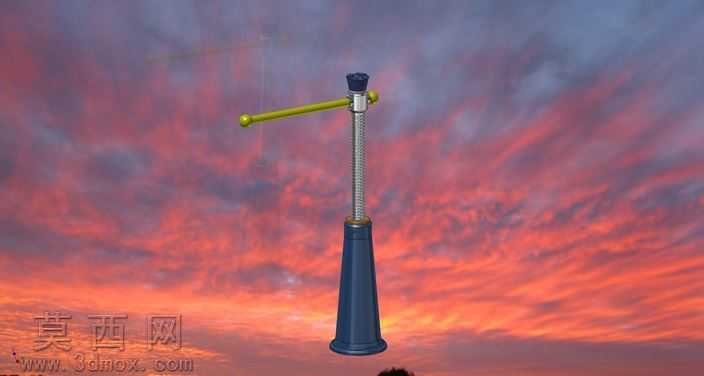

本作品为手摇式螺旋千斤顶的三维建模设计，整体采用立式柱状结构布局，建模过程中严格遵循机械顶升设备的实际尺寸比例与装配逻辑完成搭建。建模阶段首先完成底座部件的构建，采用下宽上窄的锥台造型设计，底部设置加宽的法兰式承托边，保证设备放置时的支撑稳定性，底座内部预留螺杆升降的容纳空腔，内壁设置导向限位结构，避免螺杆升降过程中出现偏摆晃动。核心传动部分采用梯形传动螺杆结构，建模时还原了螺杆表面的连续梯形螺纹特征，螺纹牙型、螺距参数均符合起重螺杆的行业设计标准，保证传动过程中的承重能力与自锁性能，螺杆顶端设置与摇臂连接的传动座，传动座与螺杆采用刚性连接结构，可将摇臂的扭转力矩高效传递至螺杆，实现旋转运动到直线升降运动的转换。操作摇臂采用横向长杆设计，杆身做等径直杆建模，两端设置球形握持端头，提升手摇操作时的握持舒适度，摇臂与传动座的连接部位设置限位销轴结构，避免摇臂工作过程中从传动座脱出。顶部顶帽采用耐磨硬质材质设计，建模时还原了顶帽表面的防滑纹理与内凹承托面，可与被顶升物件形成稳定接触，防止顶升过程中出现物件滑脱的风险。渲染阶段采用写实材质搭配方案，底座部件赋予深蓝色哑光金属漆材质，模拟工业起重设备的漆面防护效果，螺杆部分赋予银灰色金属材质，添加细微的螺纹表面粗糙度纹理，还原钢制传动部件的金属质感，摇臂部分采用黄铜色金属材质，与螺杆、底座形成清晰的视觉区分，便于直观识别操作部件。场景渲染选用黄昏火烧云作为背景环境，通过环境光映射突出模型各部件的轮廓层次与材质质感，各部件之间的装配间隙、连接结构均做精细化处理，可直观展示螺旋千斤顶的内部传动逻辑与外部结构特征，整体建模结构完整，装配关系清晰，可用于机械结构教学、起重设备原理演示以及相关产品的设计参考。
