带RGB声光功能的壁挂式蓝牙音箱设计

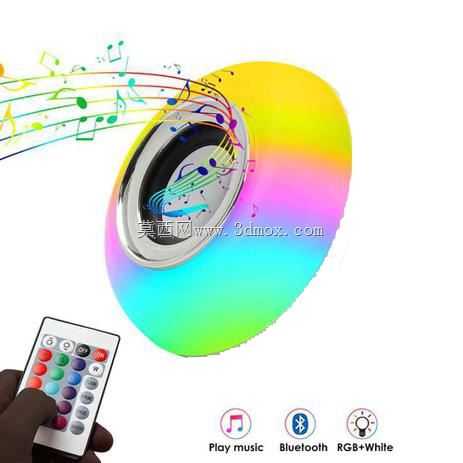

　　这款壁挂式声光设备的设计初衷，是适配小面积室内空间的氛围营造与音频播放需求，常见应用场景涵盖卧室床头、小型商铺墙面、儿童房装饰区这类既需要背景音乐输出，又需要氛围灯光点缀的区域，相比传统桌面音箱，壁挂安装的形式能完全释放桌面置物空间，同时避免设备被意外碰落的风险。从功能配置来看，设备集成了全频发声单元、RGB渐变灯组、蓝牙接收模块与红外遥控接收端，音频播放支持蓝牙无线连接音源，灯效可通过配套遥控器切换色彩模式、亮度档位与动态流光速度，发声单元与灯组采用同轴布局，光线从发声单元外围的环形透光区向外扩散，不会遮挡发声方向的声波传递，实际使用中灯效与音乐节奏可实现联动，光线色彩随音频频率变化切换，强化场景沉浸感。

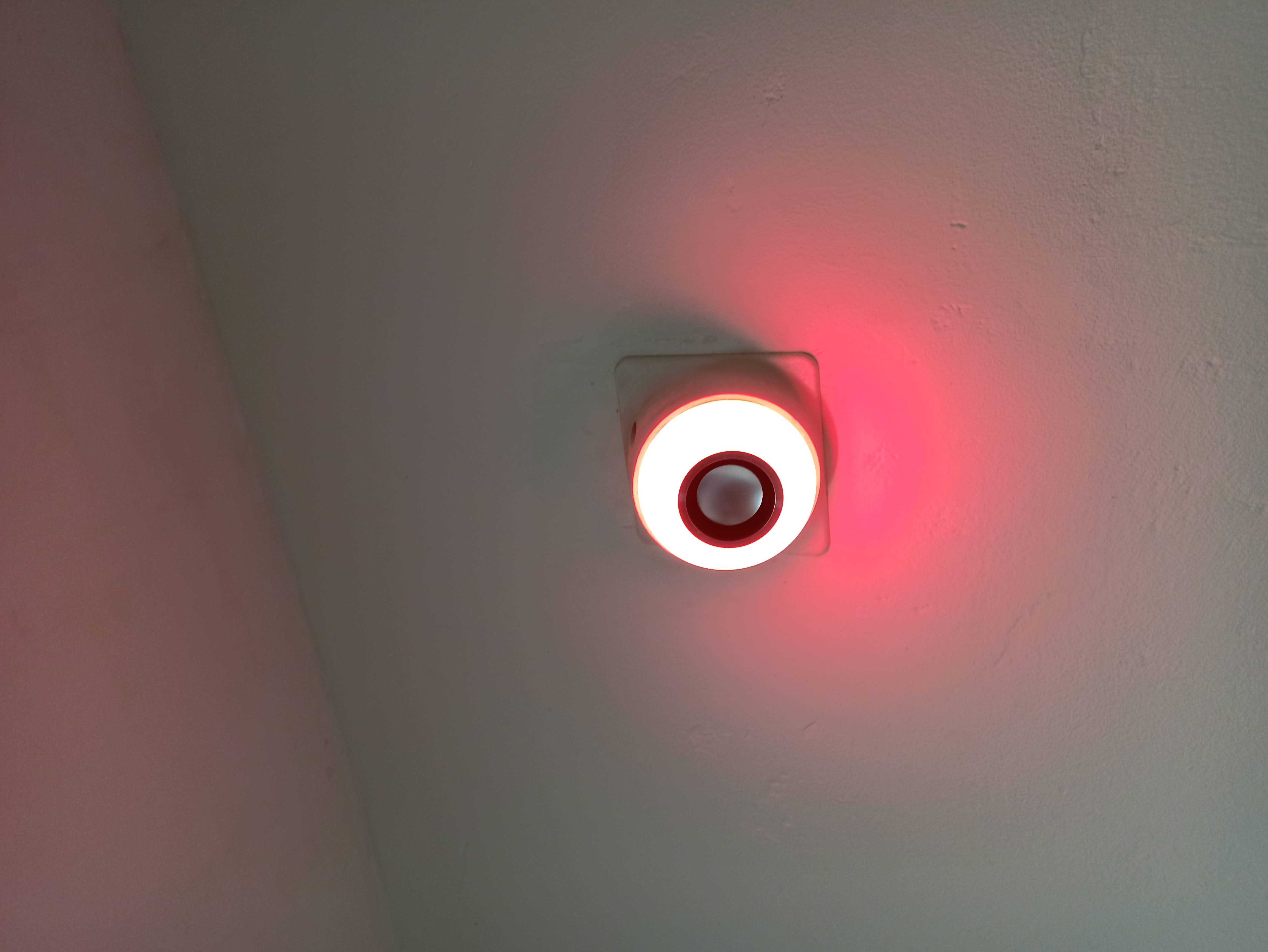

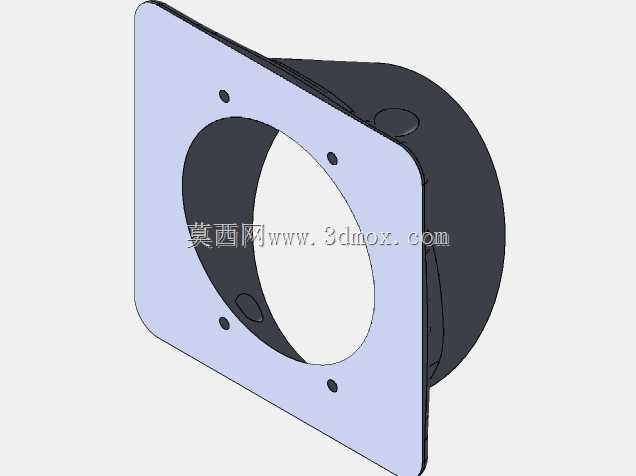

　　设计阶段首先确定了E27通用灯座的适配安装边界，设备背部预留标准E27螺口结构，可直接拧入现有家用墙面灯座完成固定，无需额外打孔安装支架，安装后设备整体突出墙面的厚度控制在65mm以内，不会对日常通行造成剐蹭，设备外轮廓采用圆润的椭圆造型，最大直径180mm，边缘做R8的圆弧过渡，无尖锐棱角，避免人员磕碰受伤。外壳结构分为三层，最内层是发声单元的固定腔体，采用ABS注塑成型，腔体做密封处理减少声音漏损，中间层是RGB灯珠的安装基板，灯珠沿环形均匀排布，每间隔10mm布置一颗全彩LED，保证光线扩散的均匀度，最外层是半透明磨砂PC透光罩，表面做雾化处理，避免灯珠直射产生刺眼的光斑，透光罩与内壳采用卡扣连接，无需螺丝固定，

　　后期维护时可直接撬开更换灯珠或清理内部积灰。电路部分将蓝牙模块、灯效控制板、音频功放板集成在同一块PCB上，布置在腔体背部的隔离仓内，与发声单元之间设置隔音棉，避免功放工作的细微电流声被发声单元拾取放大，红外接收头布置在设备下边缘的居中位置，接收角度覆盖水平120度、垂直60度范围，日常使用时手持遥控器在设备正前方5米范围内都可正常触发操作，无需精准对准接收头。考虑到壁挂使用的散热需求，设备背部与墙面接触的位置设置三个高度3mm的凸点，让设备与墙面之间留出空气流通间隙，灯组与功放工作产生的热量可通过间隙自然散出，长时间连续工作时外壳表面温度不超过42摄氏度，符合家用电子设备的安全温度要求。配套的遥控器采用18键布局，

　　除了常规的音量调节、切歌、开关按键外，单独设置了灯效切换、亮度调节、音乐联动开关三个专属按键，按键采用凸起的硅胶材质，盲操作时可通过触感区分不同功能按键，无需刻意查看按键标识。在结构强度校核阶段，重点验证了E27螺口与外壳连接部位的承重能力，连接位设置2mm厚的加强筋，模拟10N的垂直拉力测试下无变形、松脱问题，可承受设备整体自重的3倍以上载荷，避免长期使用后设备从灯座脱落。透光罩的材料选用抗UV的PC材质，长期受灯光照射不会出现发黄、变脆的问题，外壳表面做哑光UV涂层，日常沾染灰尘、污渍时用干布即可擦拭干净，不易残留指纹与水渍。实际安装时无需额外布线，直接替换原有E27接口的灯泡即可完成部署，设备供电直接取自灯座的220V市电，内部集成降压模块将电压转换为功放、灯组、蓝牙模块所需的直流电压，无需额外配置电源适配器，最大程度简化安装流程。
