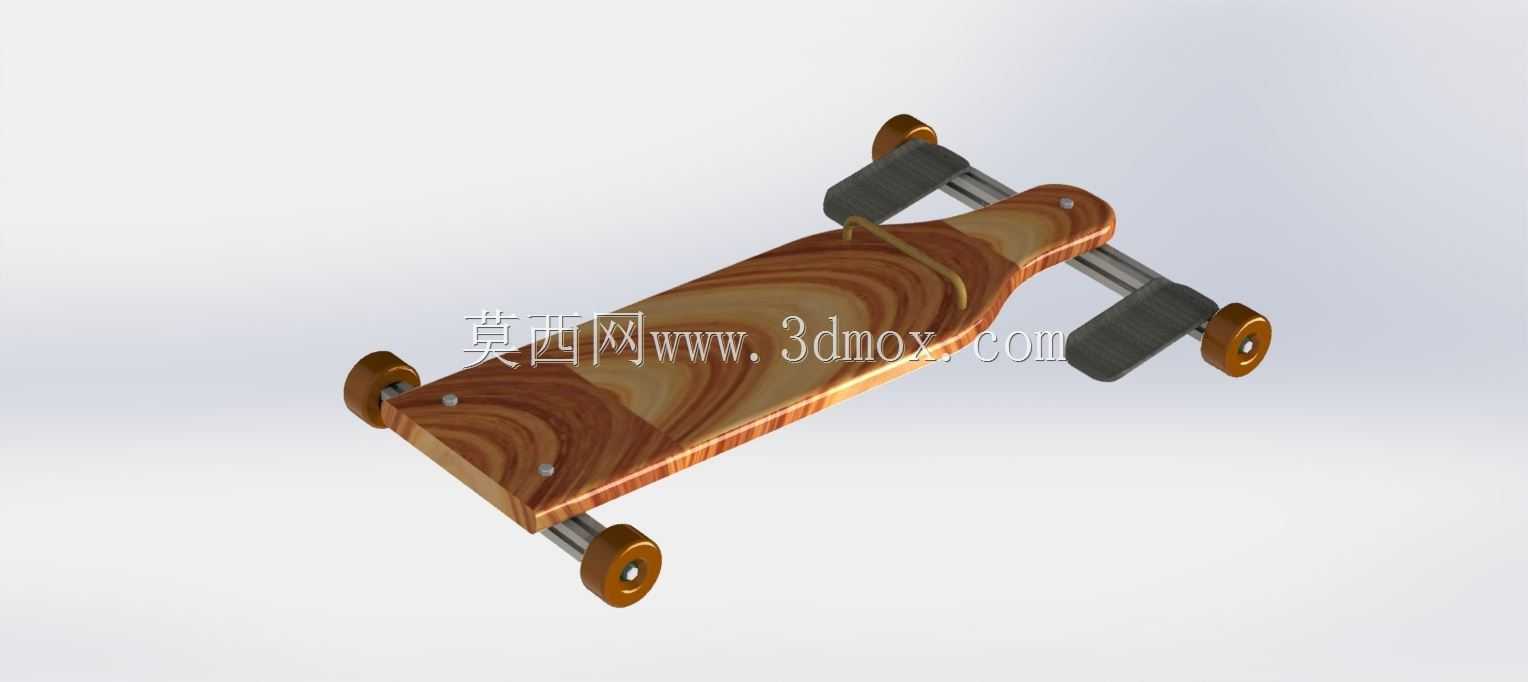

松木铝架长板结构滑板三维设计

　　该滑板结构采用松木作为踏板主体基材，搭配30×30规格铝型材作为核心承载横梁，整体结构兼顾轻量化与承载刚性，适配日常刷街、轻度速降的户外滑行场景。踏板部分选用松木材质，一方面利用松木本身的纹理质感提升外观辨识度，另一方面松木的弹性模量适中，滑行过程中可吸收部分路面传递的振动，提升长时间滑行的足部舒适度，踏板表面做了贴合足部站位的弧度处理，前后端设置了轻微上翘的脚窝结构，滑行时可更好地固定足部位置，避免做转向、压板动作时出现脱脚问题。

　　核心承载横梁选用标准30×30工业铝型材，这类铝型材本身具备统一的槽道结构，后期可根据使用需求加装侧置脚撑、便携提手、夜间警示灯等拓展配件，铝型材与松木踏板之间采用沉头螺钉做嵌入式连接，螺钉头完全埋入踏板表层以下，不会出现凸起硌脚的问题，连接点位沿横梁长度方向均匀分布，每侧设置4个固定点，可将踏板承受的踩踏载荷均匀传递到铝型材横梁上，避免松木局部受力过大出现开裂问题。

　　行走轮组选用直径70mm的长板专用轮，轮体采用高回弹聚氨酯材质，硬度控制在78A左右，既可以在柏油、水泥等硬质路面保持顺畅的滚动性能，遇到路面细小裂纹、小颗粒碎石时也能通过轮体自身的形变缓冲冲击，轮组与铝型材横梁之间通过独立的桥钉结构连接，桥座可根据使用者的滑行习惯调整转向阻尼，适配不同体重使用者的转向力度需求。制动结构采用废弃摩托车轮胎橡胶块作为摩擦制动件，安装在踏板后端的铝型材延伸支架上，制动块的安装高度可通过支架上的长圆孔进行调节，使用者做后脚压板动作时，制动块可与后轮表面接触产生摩擦力实现减速，橡胶块本身的耐磨性能优异，且采用快拆式固定结构，磨损后可快速更换，无需拆解整个轮组结构。

　　从安装边界来看，整体踏板长度控制在900mm，宽度最大处为220mm，铝型材横梁的安装位置距离踏板前后端的距离分别为120mm、150mm，轮组安装后整体离地高度为70mm，转向时轮体与踏板边缘的最小间隙为15mm，即使做大幅度压板转向动作也不会出现轮体蹭踏板的问题。该结构的设计思路充分结合了民用休闲运动器材的使用需求，没有采用一体化注塑或者全金属踏板的高成本方案，而是选用易得的常规材料进行组合，松木踏板可通过常规的木工切割、打磨设备完成加工，铝型材横梁可直接选用标准型材切割到指定长度，无需开模定制，轮组、桥钉等配件均采用市售标准长板配件，整体加工门槛低，适合个人爱好者自行制作组装，同时结构上预留了足够的拓展空间，可根据不同使用场景调整配件配置，比如更换更大直径的轮组适配非铺装路面滑行，或者在踏板表面加装防滑砂纸提升足部摩擦力，制动块也可根据使用频率更换不同摩擦系数的材质，满足不同滑行速度下的制动需求。在实际使用场景中，这类结构的滑板既可以作为日常短途通勤的代步工具，也可作为休闲运动器材在滑板场地、城市绿道使用，铝型材横梁的抗扭性能优于传统的多层木压合桥座，长时间使用不会出现桥座松动、踏板变形的问题，松木踏板的可修复性强，即使表面出现磕碰划痕，也可通过打磨、上漆的方式进行修复，相比复合材料踏板使用寿命更长。
