龙门结构桌面级FDM熔融沉积成型设备

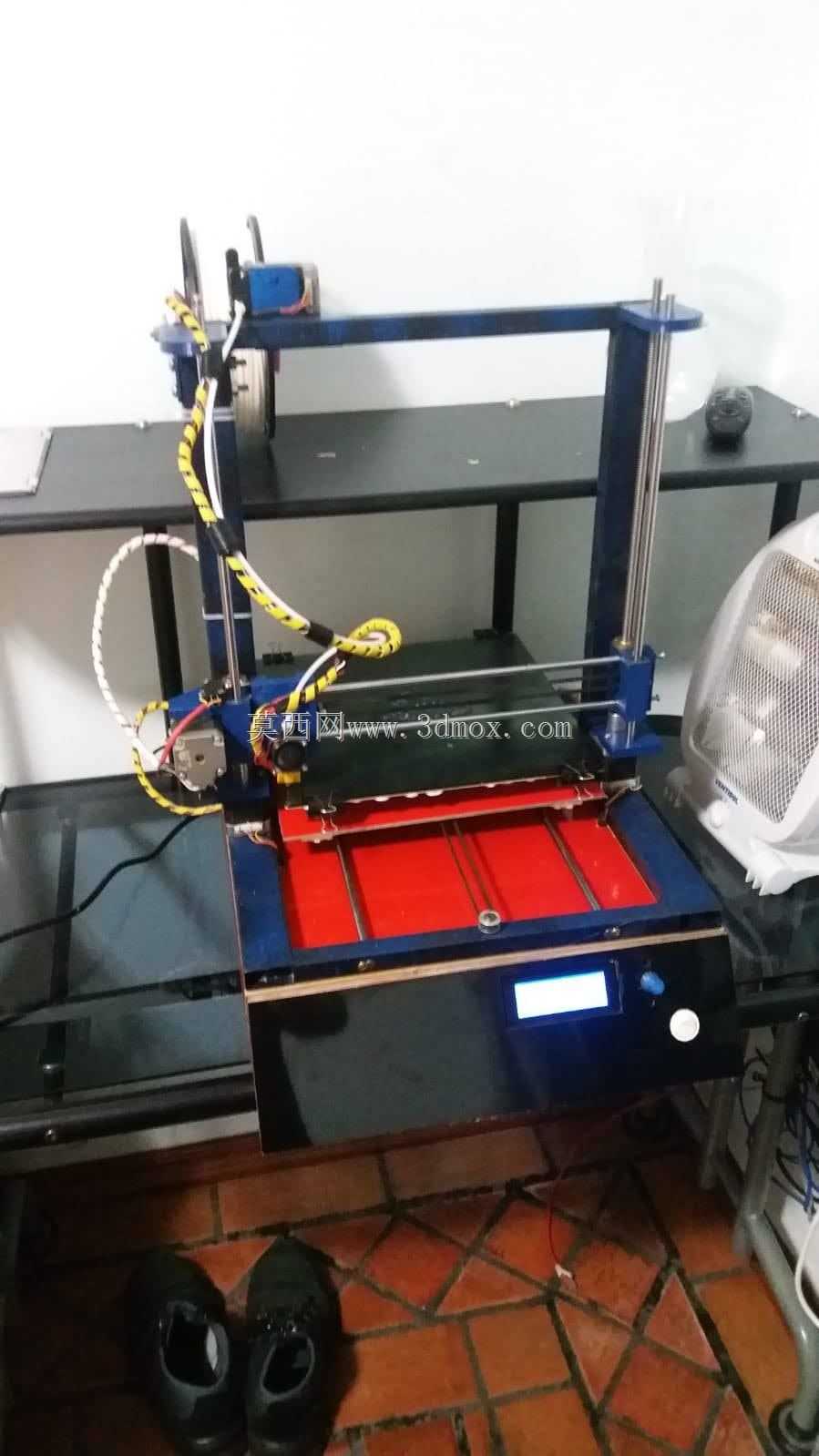

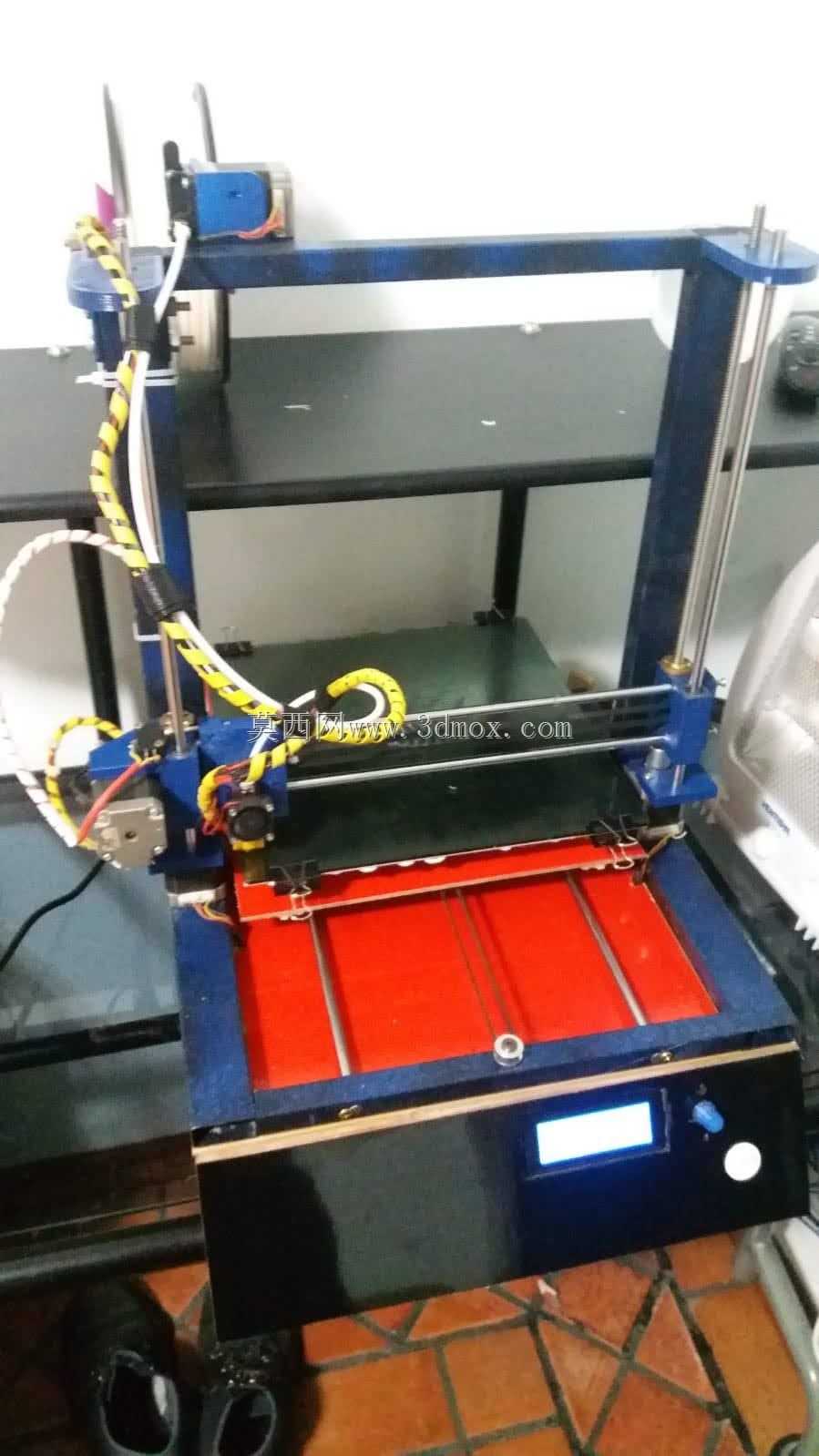

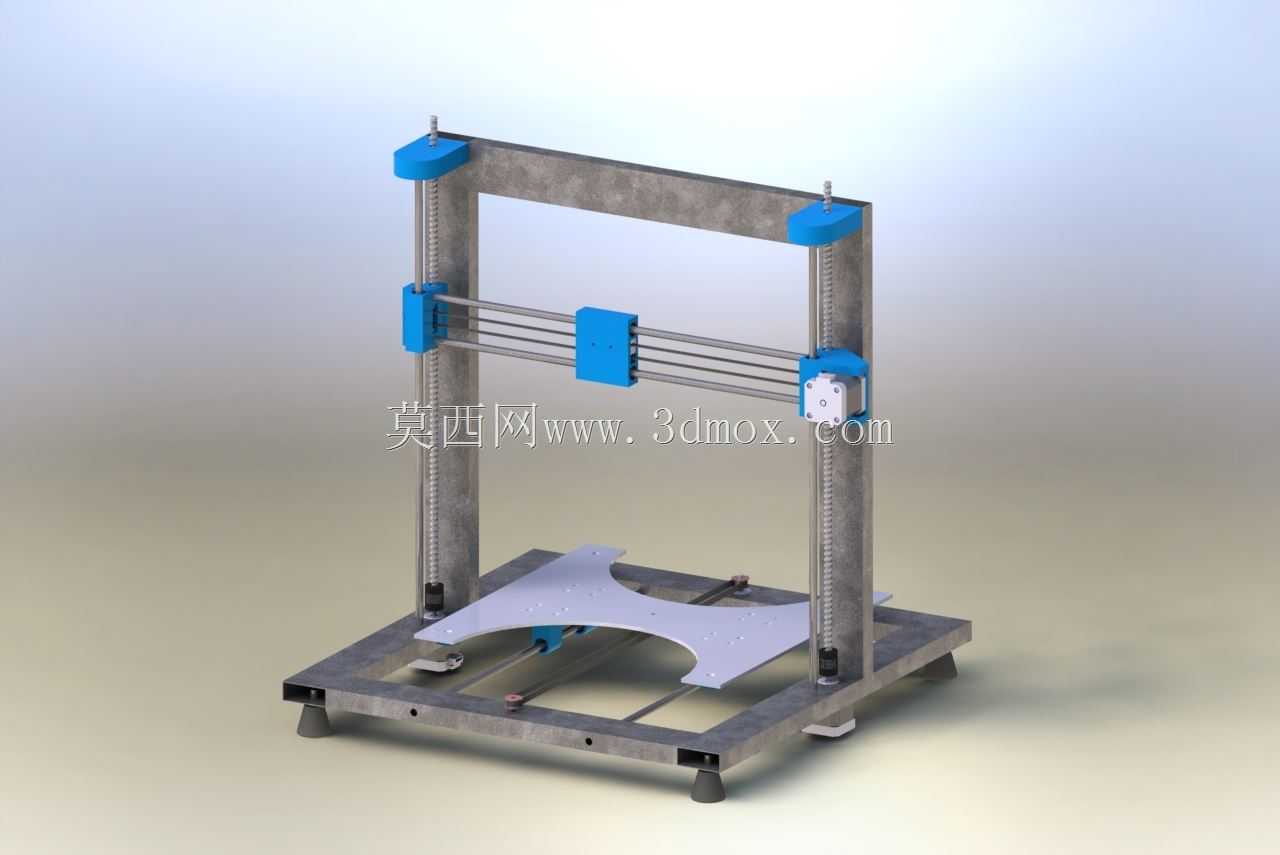

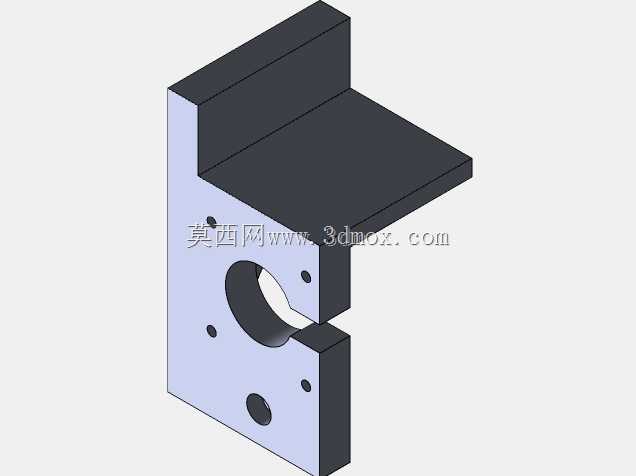

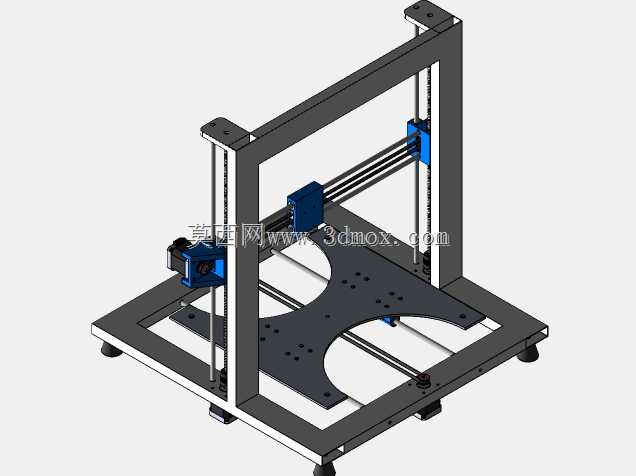

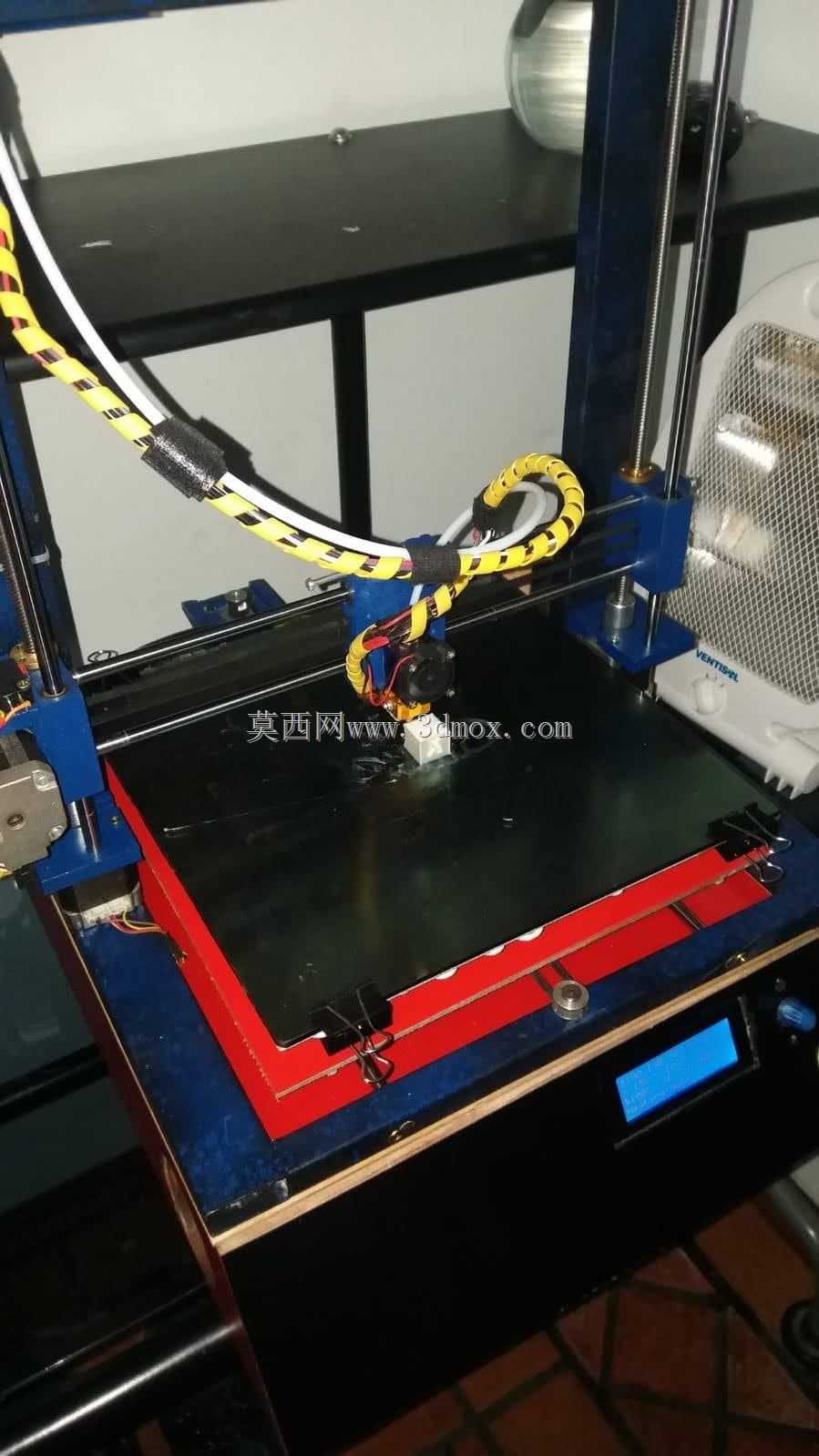

　　这套龙门架构的成型设备，主要面向小批量手板打样、创客原型验证、教学实训场景使用，区别于工业级大尺寸成型设备，其整体占地尺寸控制在桌面摆放范畴，底座长宽尺寸适配常规600mm深度的工作台面，安装时仅需预留后侧100mm的走线与散热空间，左右两侧各预留50mm的操作间隙即可完成部署，无需额外做地基固定，底部的可调脚垫能够适配存在1°以内倾斜度的桌面，通过四个角点的高度调节即可完成机架水平校准，避免长期使用过程中因机架倾斜导致的传动部件偏磨。从结构设计逻辑来看，设备采用双Z轴同步传动的龙门布局，两根竖直布置的T型丝杆分别布置在龙门左右两侧立柱内部，搭配光轴做径向限位，相比单Z轴悬臂结构，能够避免X轴横梁在移动到远端时出现的下垂形变，

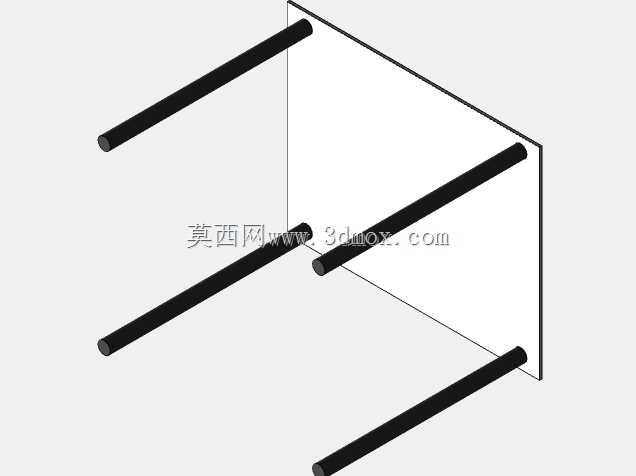

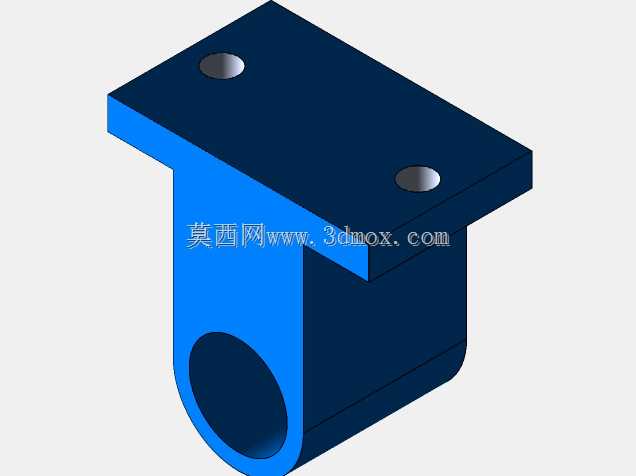

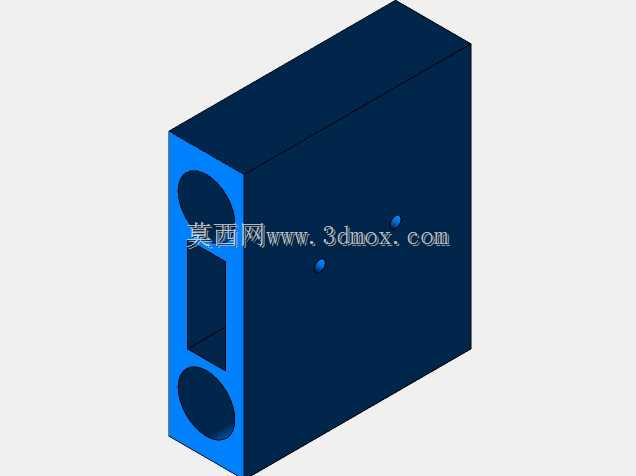

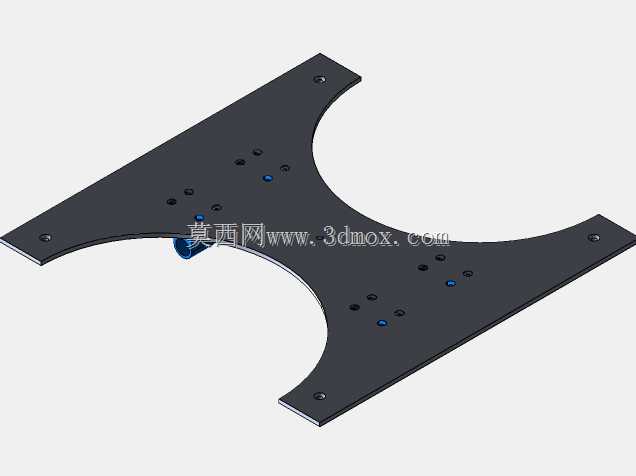

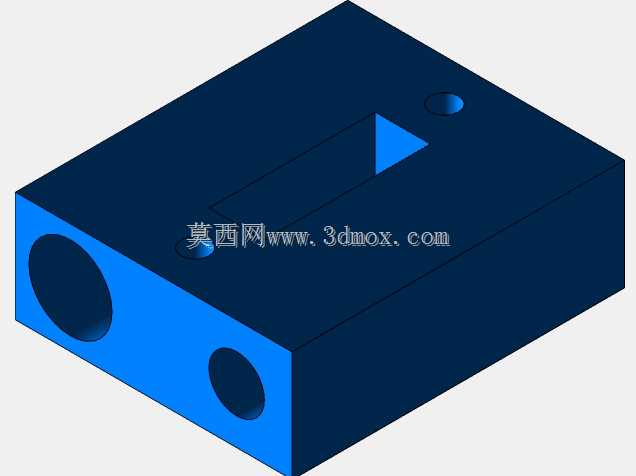

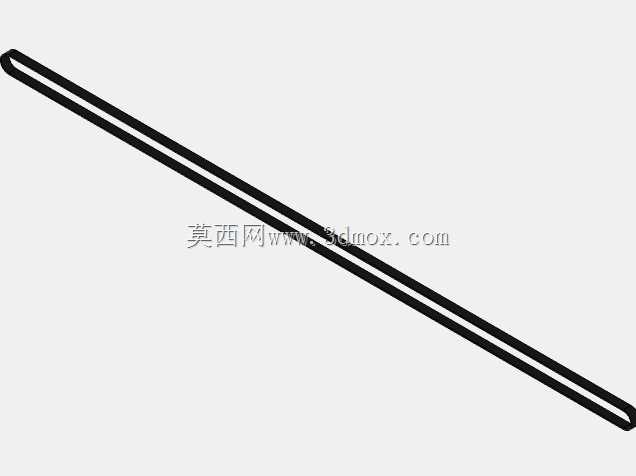

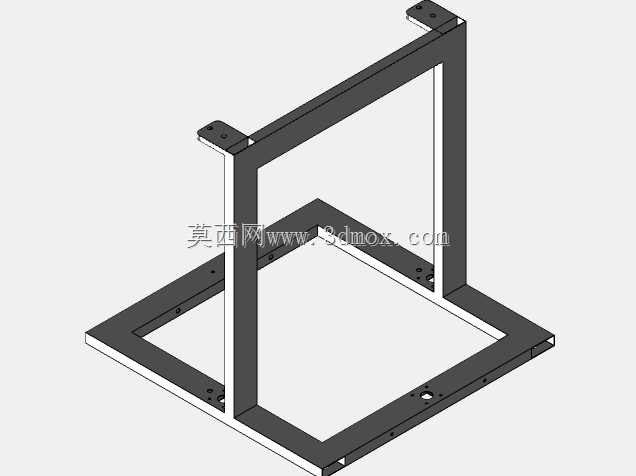

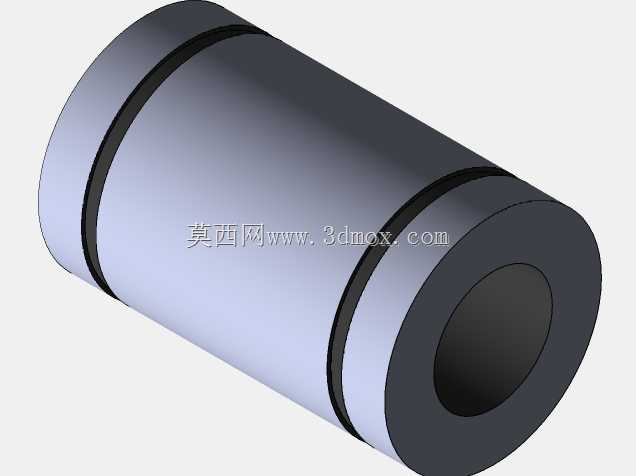

　　保证Z向运动的平面度误差控制在0.1mm以内，适配0.1-0.3mm层厚的常规成型需求。X轴组件采用双光轴导轨搭配同步带传动的方案，挤出头安装座通过直线轴承与光轴配合，传动阻力小，运动过程中无卡顿，能够保证挤出头在XY平面内的运动定位精度，打印过程中不会出现层纹错位的问题。Y轴传动组件集成在底座平台下方，成型平台通过四个直线轴承与底座上的横向光轴配合，由同步带带动实现前后方向的往复运动，平台表面采用磨砂阳极氧化处理的铝板，能够保证耗材第一层的附着效果，减少翘边问题的出现。机架主体采用标准工业铝型材拼接而成，连接部位采用角码加螺栓的固定方式，整体刚性足够，同时方便后期的维护与改装，用户可以根据自身需求拓展更大尺寸的成型平台，

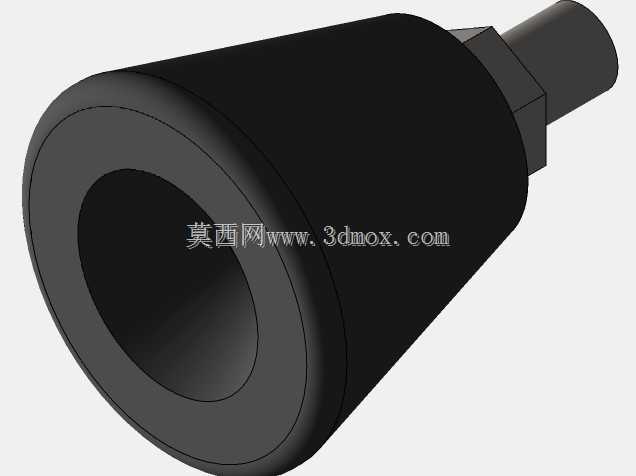

　　或者更换更高精度的传动部件。走线全部采用隐藏式布置，沿着型材的槽位走至设备后侧的主控盒位置，避免运动过程中线缆与传动部件发生剐蹭，降低设备运行的故障概率。设备的挤出头模块采用快拆设计，更换不同口径的喷嘴时无需拆解整个X轴组件，仅需松开两个固定螺丝即可完成喷嘴更换，适配不同打印精度与打印速度的需求，比如打印大尺寸模型时可以更换0.4mm以上的大口径喷嘴提升打印效率，打印精细小零件时可以更换0.2mm的小口径喷嘴保证细节还原度。在实际使用场景中，这类设备常被放置在设计工作室、学校实训教室、小微企业的研发部门，用来快速验证结构设计的装配合理性，相比外发手板打样，能够大幅缩短原型验证的周期，同时降低打样成本，比如结构工程师在完成零件设计后，

　　可以直接打印出1:1的实物模型，验证零件之间的配合间隙、装配干涉问题，避免开模后才发现设计缺陷造成的成本损失。针对教学场景，这套开放式的机架结构能够让学生直观看到3D打印的整个运动过程，理解XYZ三轴的传动逻辑、熔融沉积的成型原理，相比封闭式的消费级设备，更适合作为教学演示的载体。设计过程中充分考虑了日常维护的便捷性，所有传动部件的润滑点都预留了操作空间，用户无需拆解机架即可完成丝杆、光轴的定期润滑，同步带的张紧机构也设计在易操作的位置，长期使用后同步带出现松弛时，仅需调节张紧螺丝即可恢复传动精度，不需要更换整套传动组件。设备的整体重量控制在合理范围，单人即可完成搬运与位置调整，不需要借助吊装设备，适合经常需要调整设备摆放位置的多场景使用需求。成型空间的设计兼顾了桌面设备的尺寸限制与常规原型件的尺寸需求，能够满足绝大多数小型结构件、创意模型、工装夹具的打印需求，不需要为了偶尔的大尺寸打印需求购置更大体积的工业级设备，平衡了设备成本、占地空间与成型能力三者的关系。
