直径200mm圆形锯齿塞拉构件结构设计

　　在轻载裁切、精密进给类设备的传动与执行端，这类直径200mm的圆形锯齿塞拉构件，是兼顾裁切动作与进给限位的核心配套零件，常见于薄膜分切工位、薄型非金属材料定长输送单元、小型包装设备的热封裁切联动模块中，区别于大尺寸工业锯片的重载切削定位，这类构件的齿形设计更偏向低阻力连续啮合与软质材料的齐边裁切，不会出现齿尖崩缺或者进给卡滞的问题。

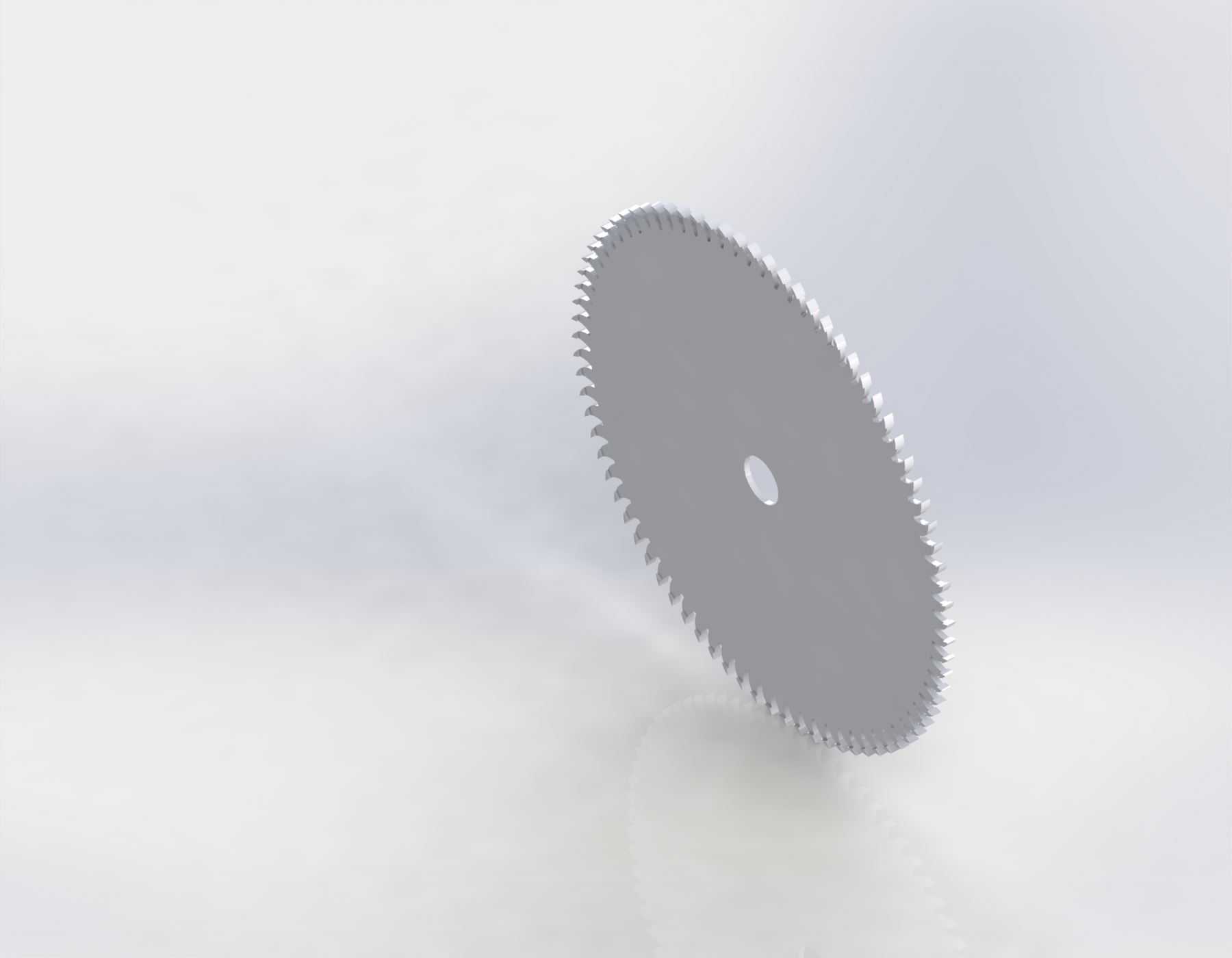

　　从实际安装边界来看，构件整体为薄型圆盘结构，中心设置单安装定位孔，孔位公差按照过渡配合设计，能够直接套接在对应直径的驱动轴端，依靠轴端的锁紧压盖完成轴向固定，不需要额外设计键槽结构，适配小扭矩、低转速的传动场景，避免了键连接带来的应力集中问题，也降低了轴系加工的复杂度。圆盘外缘均匀排布细密锯齿，齿形采用小角度前角设计，齿尖做微小圆弧钝化处理，既能够保证对薄型塑料膜、包装纸、纺织面料等软质材料的顺利裁切，也不会因为齿尖过于锋利在高速运转时产生飞边，同时在与配套的进给棘轮配合时，细密的齿距能够实现更小的进给步距，满足定长输送时的精度要求，步距误差可以控制在0.5mm以内，适配多数小型包装、分切设备的精度需求。

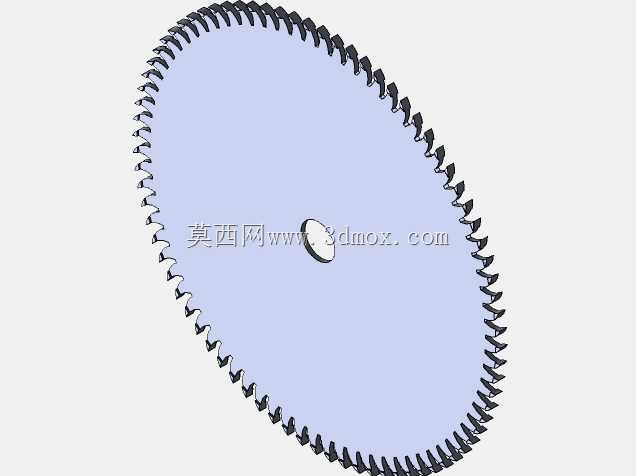

　　设计过程中首先要确认的是构件的平面度要求，因为这类薄型圆盘如果平面度超差，运转过程中会出现端面跳动，轻则导致裁切边出现波浪形瑕疵，重则会出现齿尖与相邻护板剐蹭的问题，所以建模时需要将盘面的厚度公差控制在合理范围，同时在中心安装孔位置设计微小的加厚凸台，既能够提升安装位置的结构强度，避免锁紧时盘面发生形变，也不会增加过多的整体重量，降低驱动轴的转动惯量，适配小功率驱动电机的输出特性。齿形的排布采用等距均分设计，建模时先绘制单个齿的截面轮廓，通过圆周阵列完成全部齿形的生成，阵列过程中需要保证每个齿的轮廓一致性，避免出现齿距不均导致的进给卡顿问题，同时齿根位置做圆角过渡，减少应力集中，提升构件的疲劳寿命，即使在长时间连续运转的工况下，也不会出现齿根断裂的问题。

　　从应用场景的适配性来看，这类构件不需要搭配复杂的冷却或者润滑结构，因为其工作场景多为常温、低负载的软质材料加工，日常维护只需要定期清理齿缝间残留的材料碎屑即可，安装时需要保证盘面与驱动轴的垂直度，调整好与配套抵接板的间隙，间隙过大会导致裁切不断，间隙过小则会加剧齿尖的磨损。在三维建模过程中，需要重点关注齿形的轮廓精度与中心孔的同轴度要求，因为这两个参数直接决定了构件安装后的运转稳定性，建模完成后可以通过干涉检查功能，模拟构件运转过程中与周边相邻零件的位置关系，确认在整个转动行程内不会出现剐蹭问题，同时可以通过质量属性计算，核算构件的整体重量与转动惯量，为驱动电机的选型提供参考依据。不同于重载切削用的锯片类零件，这类塞拉构件的盘面不需要设计散热孔或者排屑槽，因为其工作负载低，产热量小，碎屑多为轻质软料，会在运转过程中依靠离心力自然脱落，光滑的盘面反而更便于日常清理，减少碎屑附着带来的动平衡问题。在实际选型替换时，只需要确认构件的整体直径、中心安装孔尺寸、齿形参数与原有零件一致，即可完成替换安装，不需要对周边结构做额外调整，适配性较强。
