双工位可调式机械夹持定位模组结构

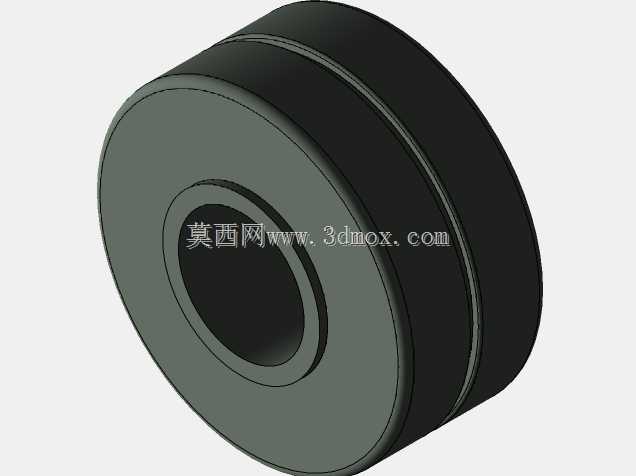

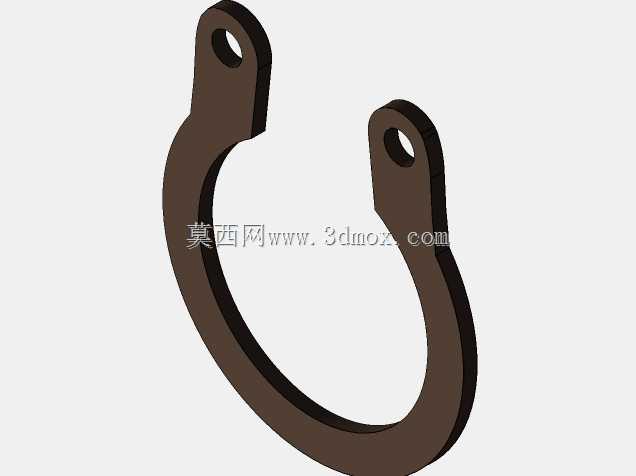

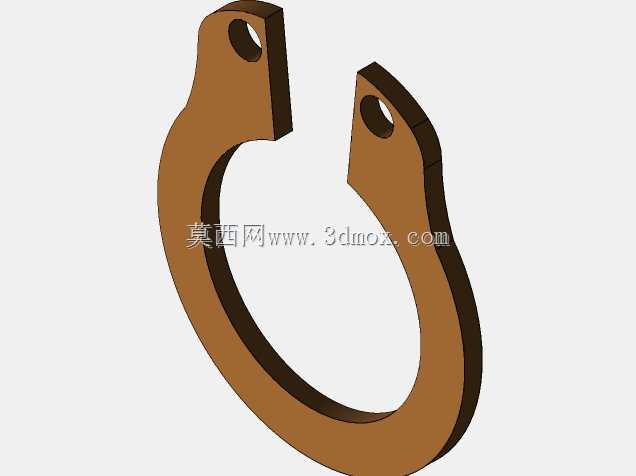

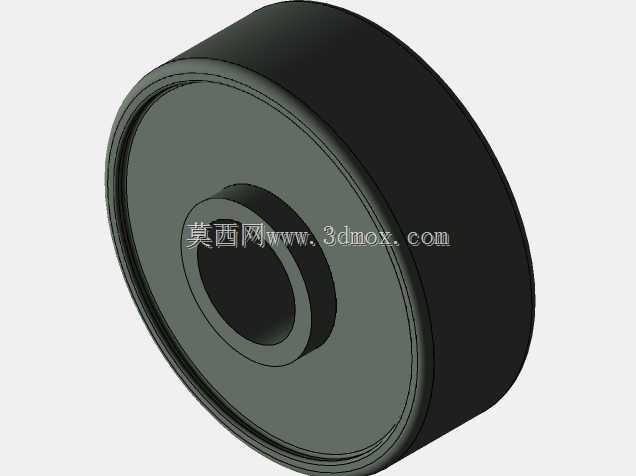

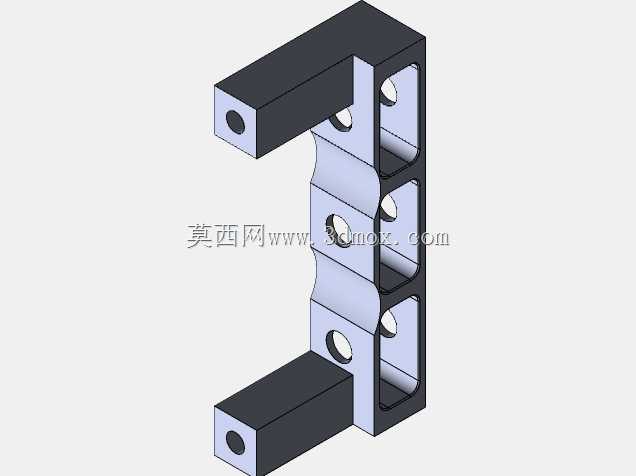

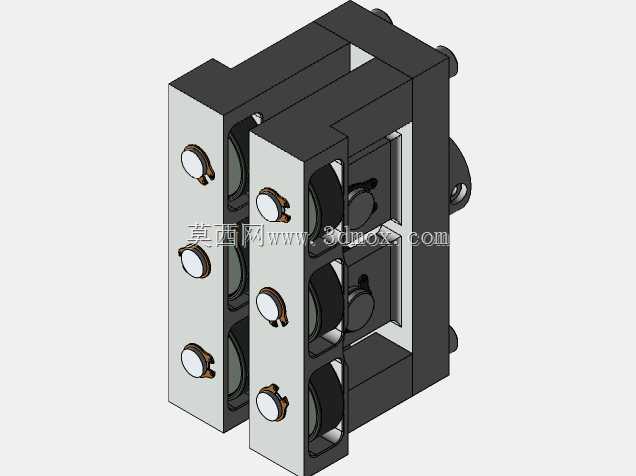

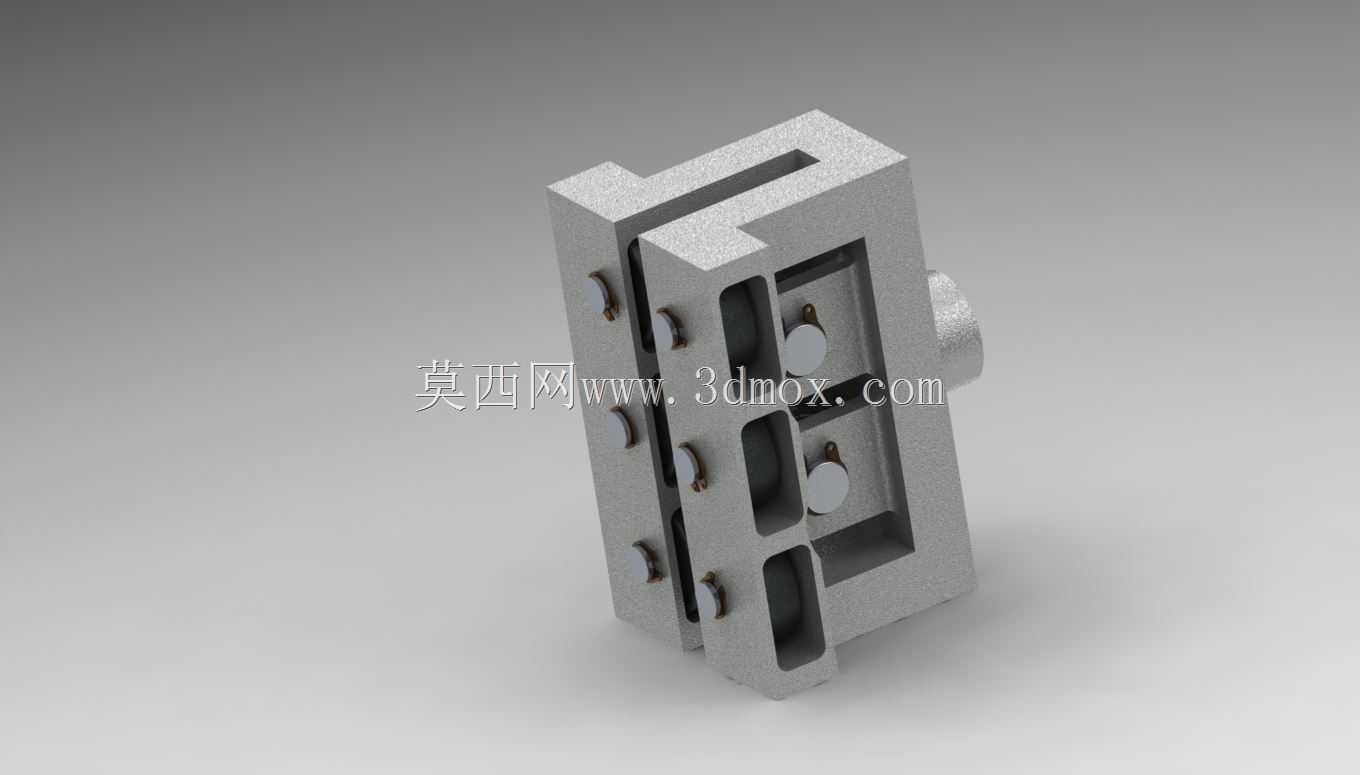

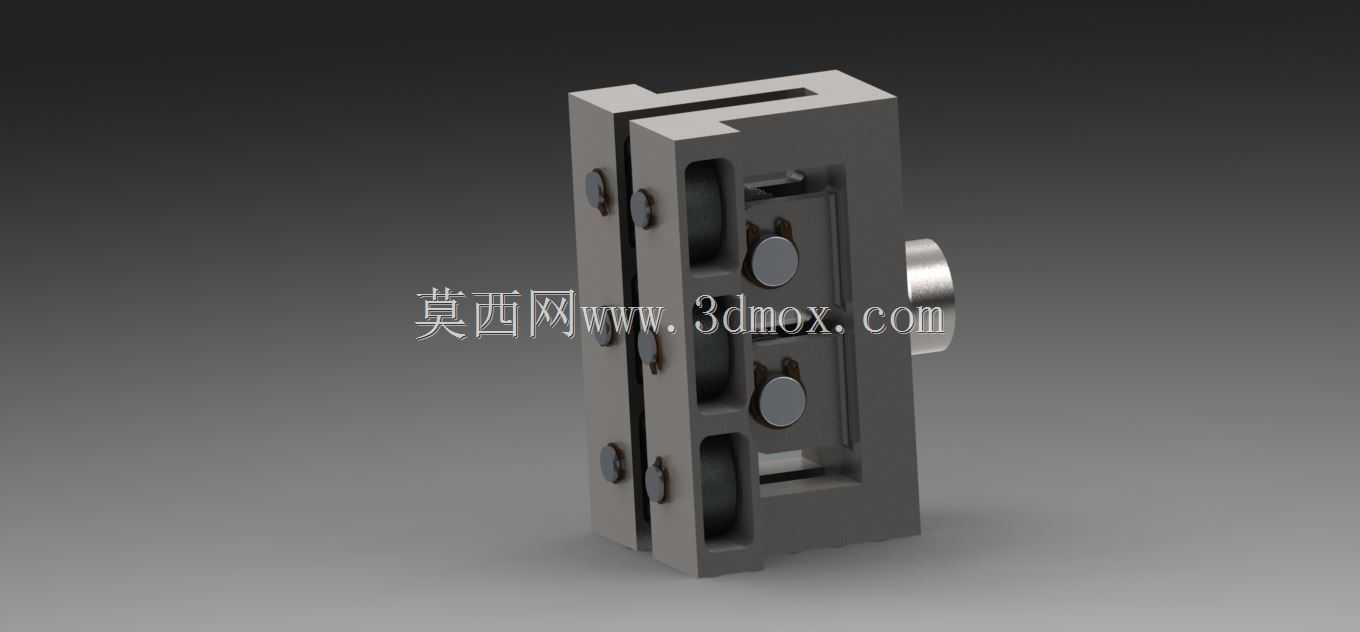

　　这款双工位夹持定位模组，是面向精密装配、检测工位开发的机械式定位夹持部件，核心应用场景覆盖小尺寸零件的工序间定位、传感器安装固定、小型工装的快换夹持场景，在3C电子小件组装、仪器仪表校准工位、小型零部件尺寸检测台架上都能适配使用。从结构设计逻辑来看，整体采用对称式双工位布局，主体基座为一体式铣削成型的方块结构，基座上开设多组平行导向槽，既作为夹持滑块的运动导轨，也预留了不同安装位置的调节余量，不需要额外加装线性导轨就能实现夹持块的平稳滑动，减少了装配环节的零件数量，也降低了整体结构的累积公差。

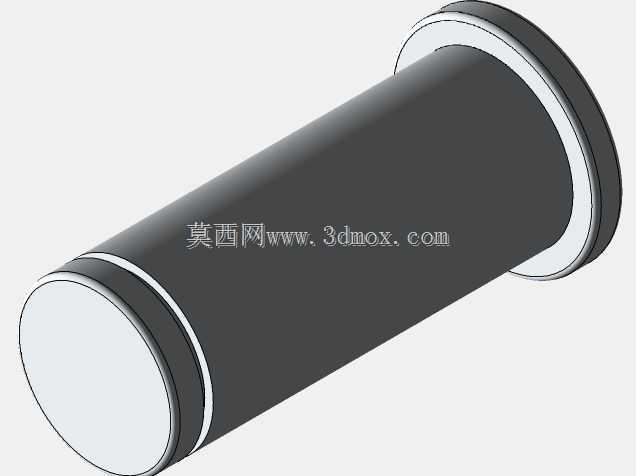

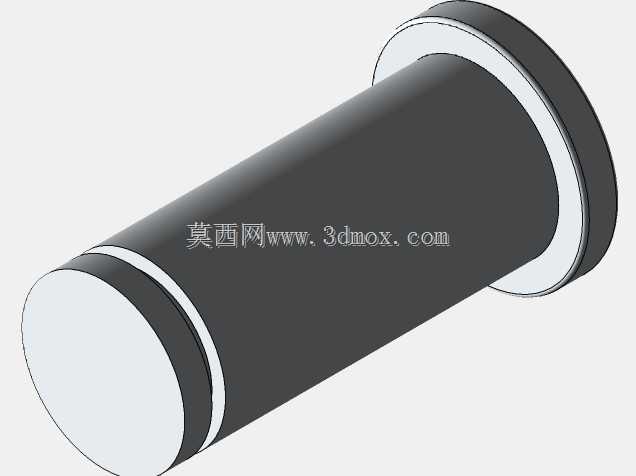

　　夹持执行端采用圆柱头压块配合弹簧预紧的结构，每个工位设置两组对称布置的压头，压头尾部嵌入复位弹簧，在未施加锁紧力的状态下，压头会保持张开状态，方便待夹持工件快速放入工位槽内；锁紧操作通过侧部的偏心凸轮轴实现，转动侧部伸出的操作轴时，凸轮结构会同步推动两个工位的夹持滑块向内收拢，带动压头压紧工件表面，单次操作就能完成两个工位的同步锁紧，适合双工件同步检测、双零件对位装配的工序需求，能有效减少单工位重复装夹的辅助时间。

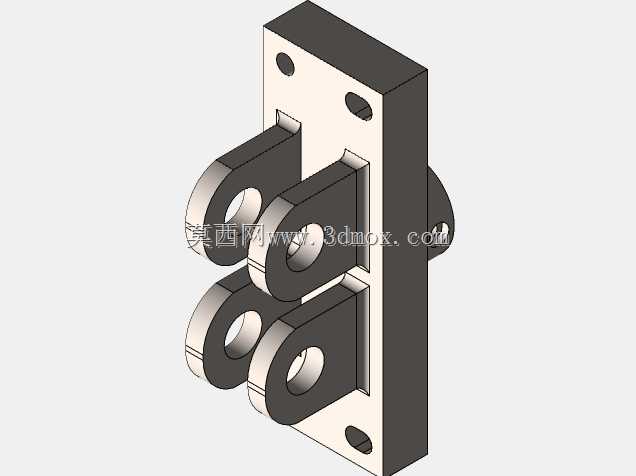

　　从安装边界来看，整体外形为规整的长方体结构，基座背部开设贯通的安装沉孔，可直接通过内六角螺丝固定在标准铝型材工作台、检测平台或者设备安装板上，安装孔位间距适配常规的20系列、30系列铝型材槽距，不需要额外加工转接板就能完成安装固定；整体结构的外露面均做了倒角处理，没有尖锐棱角，避免操作人员在装夹工件时被刮伤，同时所有运动部件都设置在基座的导向槽内部，没有外露的传动结构，能防止车间内的金属碎屑、灰尘进入运动副造成卡滞，适配生产车间的复杂工况。

　　在功能特性上，这款夹持模组的夹持行程可通过更换不同厚度的调整垫片进行适配，针对不同外形尺寸的工件，只需要在滑块与凸轮接触的位置增减调整垫片，就能改变夹持的收拢距离，不需要重新加工夹持块，就能覆盖一定尺寸范围内的工件装夹需求；压头的端面采用平面设计，接触工件时不会压伤工件表面，针对表面精度要求高的零件，还可以在压头端面粘贴聚氨酯软垫，进一步降低装夹压痕的产生概率。

　　设计过程中特意将锁紧操作轴设置在模组的侧方，操作时不会与上方的检测探头、装配工具产生空间干涉，操作人员站在工位侧方就能完成锁紧与松开操作，符合人机工程学的操作高度要求；基座上的导向槽采用精密铣削加工，槽内表面粗糙度控制在Ra1.6以内，滑块与导向槽的配合间隙控制在0.02mm以内，保证夹持重复定位精度能控制在0.03mm范围内，满足精密检测、精密装配的工位精度要求。

　　不同于气动、电动夹持部件需要外接动力源，这款纯机械结构的夹持模组不需要接入气源、电源，就能独立完成装夹操作，适合没有动力源布置的简易工装台、移动检测工位使用，也不会因为气源压力波动、电源故障出现装夹失效的问题，可靠性更高，维护成本也更低，日常使用只需要定期在导向槽内涂抹少量润滑脂，就能保证长期运行的顺畅性，没有易损件需要频繁更换。
