在工业流体测控、液压系统压差检测、气动回路状态监测的场景里,这类带双腔环形结构的法兰连接件,是压差类传感单元安装时的核心配套构件,很多现场做管路改造、传感点位加装的结构工程师,都会先根据现场管路的通径、安装空间来匹配这类构件的尺寸,避免出现安装后干涉、密封失效的问题。从实际使用的角度看,这个构件的核心作用是为双腔压差检测提供稳定的介质导流通道,同时承担管路段之间的刚性连接功能,两个独立的环形腔室分别对应被测管路的高压侧与低压侧取压位置,不需要额外在管壁焊接取压接头,能减少管路现场焊接的工作量,也能降低焊接应力带来的密封泄漏风险,尤其适合在洁净流体管路、高压液压回路这类不便于现场施焊的场景使用。做这个结构的三维设计时,

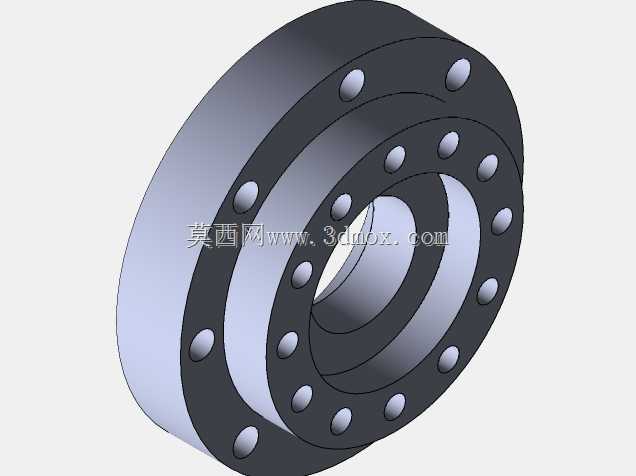

首先要确定的是中心通径的尺寸,这个尺寸必须和对接管路的通径完全匹配,保证介质流通时不会出现通径突变造成的流阻增大、局部紊流问题,避免紊流带来的压力波动影响压差检测的精度。其次是两层环形安装孔的排布设计,内层靠近中心腔的安装孔是用于和传感检测单元的本体对接,孔位的节圆直径、孔的大小、孔的数量都要和标准传感单元的安装法兰完全对应,保证连接螺栓能顺利穿入,压紧后密封面受力均匀;外层的安装孔则是用于和现场工艺管路的法兰对接,这部分孔位的参数要匹配对应压力等级的标准法兰尺寸,不需要额外做过渡转接件就能直接安装。设计时还要重点考虑两个环形腔室的隔离结构,腔室之间的壁厚要满足对应工作压力下的强度要求,按照常用的1.6MPa工作压力计算,
隔离壁的厚度要保证在介质压力作用下不会出现形变,避免高低压腔之间出现内漏,一旦出现内漏,压差检测的数值就会出现偏差,直接导致传感单元的检测数据失效。密封槽的设计也是这个构件的关键细节,在两个腔室的对接端面、中心通径的外侧都要设计适配O型密封圈的安装槽,槽的深度、宽度要匹配选定线径的密封圈,保证压紧后密封圈的压缩量在合理区间,既不会因为压缩量过大导致密封圈永久变形失效,也不会因为压缩量不足出现外漏或者腔室间串压。从安装边界来看,这个构件的整体外径要比外层安装孔的节圆直径大出足够的尺寸,留出螺栓安装时的扳手操作空间,避免现场安装时螺栓无法顺利紧固;构件的轴向厚度要兼顾腔室的导流空间和整体刚性,厚度过小会导致螺栓紧固时构件出现翘曲变形,
破坏密封面的平面度,厚度过大则会增加不必要的材料成本,同时占用过多的管路安装空间,在空间紧凑的设备内部安装时容易和周边构件产生干涉。实际建模过程中,环形阵列孔特征的时候要注意核对每个孔的位置度,尤其是内层和外层孔的角度对应关系,避免出现孔位错位导致安装时螺栓无法穿入;两端的密封面要保证平面度要求,建模时不要在密封面位置添加不必要的倒角、凸起结构,保证对接时密封面能完全贴合。很多刚入行的工程师做这类结构的时候,容易忽略腔室内部的圆角过渡,直接做直角连接,实际使用时直角位置会出现介质残留,在测量有一定粘度的介质时,残留的介质会慢慢堵塞取压通道,导致传感数据滞后甚至失效,所以在腔室和取压通道的连接位置要做合适的圆角过渡,减少介质残留的可能。另外,构件的外缘位置要做小尺寸的倒角处理,避免安装、搬运过程中尖锐的边缘划伤操作人员,也能减少安装时磕碰对密封面造成的损伤。这类构件在实际选型替换时,除了核对安装孔位、通径尺寸,还要确认腔室的容积是否匹配配套传感单元的取压要求,腔室容积过大的话,压力传导的响应速度会变慢,无法捕捉快速变化的压差波动,容积过小则容易出现压力波动时的谐振,影响检测数据的稳定性,设计时要根据配套传感单元的响应频率要求,调整腔室的轴向宽度,把容积控制在合理的区间内。
