工业折线型对流输送设备结构设计

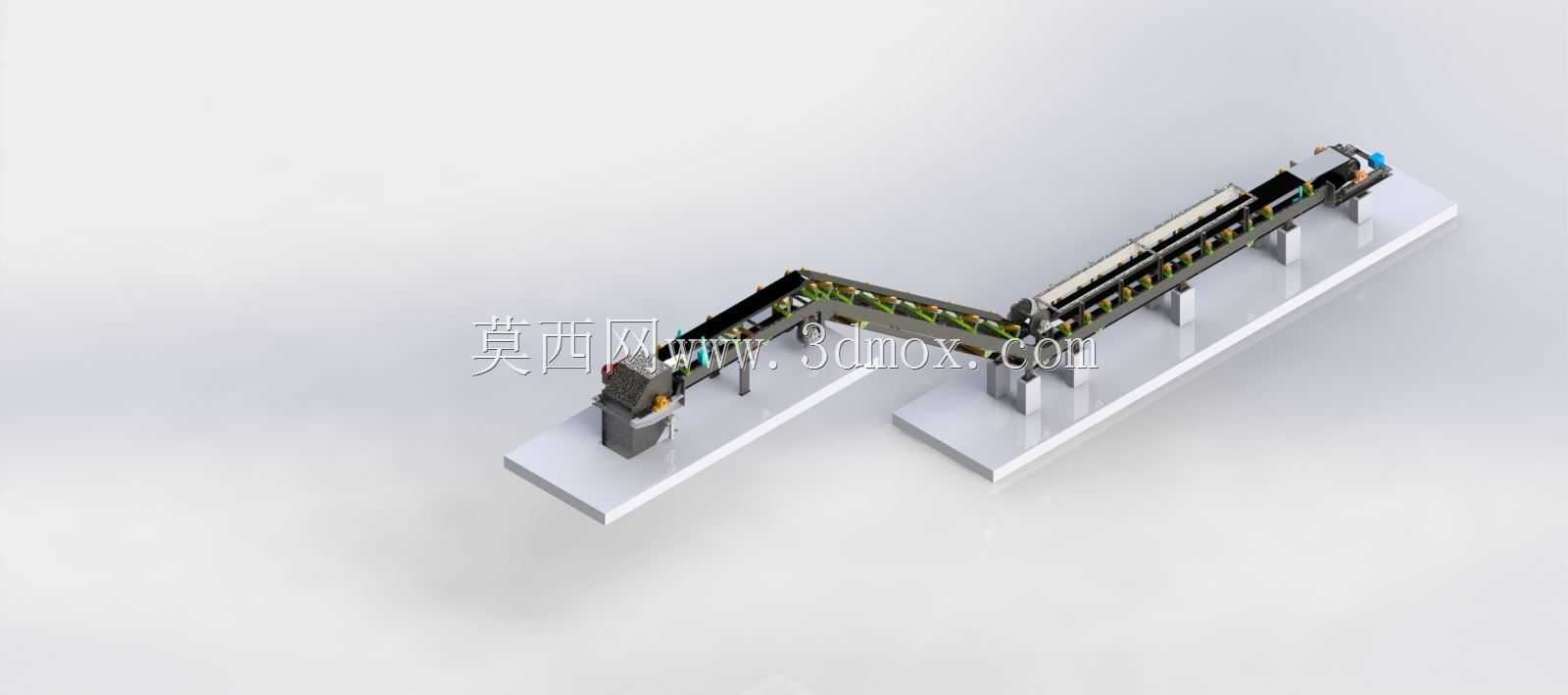

　　在食品加工、电子元器件组装、轻工包装等需要多工序衔接的生产场景里，受车间场地布局限制，直线输送设备往往无法适配跨工位、跨高度的物料流转需求，折线型对流输送结构正是为解决这类空间受限场景下的连续物料传输问题设计的。这套输送结构采用两段式折线布局，可在水平转向的同时完成一定范围的高度差过渡，无需额外增设转运输送机构，就能实现物料从进料端到出料端的连续流转，减少中间转运环节带来的物料磕碰、节拍中断问题。从结构设计逻辑来看，线体主体采用分段式机架设计，每段机架底部设置可调式支撑脚，可根据现场安装地面的平整度调整支撑高度，保证线体整体水平度偏差控制在合理范围内，避免输送带运行过程中出现跑偏、打滑问题。两段线体的衔接位置采用圆弧过渡导向结构，

　　导向组件内置低摩擦耐磨衬条，物料经过转向段时可沿导向面平滑过渡，不会出现卡滞、堆积的情况，适配尺寸范围在一定区间内的盒装、袋装、小型工装托盘类物料的传输。输送带采用带防滑挡条的专用输送材质，挡条沿输送带运行方向等间距布置，在倾斜输送段可对物料形成有效承托，避免物料因重力作用出现下滑、移位，保证输送过程中物料姿态稳定，方便下游工位的机械手或者作业人员直接取放物料，无需额外调整物料位置。驱动单元布置在出料端的机架侧部，采用减速电机直接驱动主动辊筒的结构，传动路径短，动力损耗低，同时驱动位置预留了张紧调节余量，后期维护时可快速调整输送带张紧度，无需拆解大量机架结构。线体两侧设置有可快速拆卸的防护挡板，挡板采用透明硬质材质，

　　既可以避免输送过程中物料从线体侧边滑落，也方便运维人员直接观察输送带运行状态，出现物料卡滞时可快速拆卸挡板完成故障排除，减少停机维护时间。从安装边界来看，这套输送结构的进料端高度可根据上游设备的出料口高度做适配调整，出料端高度也可匹配下游设备的进料高度，两段线体的折角角度可根据现场布局需求在一定范围内调整，不需要重新加工整体机架，适配性更强。线体的整体宽度可根据输送物料的最大尺寸做对应选型，机架主体采用标准工业铝型材拼接搭建，不需要复杂的焊接加工，现场组装时仅需通过标准紧固件即可完成整体装配，安装周期短，后期如果需要调整线体布局，也可快速拆解重组，减少产线调整的成本。在实际运行过程中，

　　这套对流输送结构的运行速度可通过配套的调速组件做无级调整，可匹配不同生产节拍的产线需求，当产线节拍提升时可调高输送速度，节拍放缓时可降低运行速度，避免物料在工位处出现堆积。线体的所有转动辊筒两端都采用密封式轴承，可适配车间内存在少量粉尘、水汽的生产环境，减少杂质进入轴承导致的转动卡滞问题，延长设备的日常维护周期。转向段的导向结构采用模块化设计，当输送物料的尺寸发生变化时，仅需更换对应宽度的导向衬条即可适配新的物料输送需求，不需要整体更换转向段结构，降低产线换型的改造成本。在结构细节处理上，机架的所有外露边角都做了倒角处理，避免现场安装、运维过程中出现磕碰划伤的安全隐患，支撑脚底部设置有防滑减震垫，可减少设备运行过程中产生的振动传递到地面，降低运行噪音，同时避免设备长时间运行出现位置偏移。输送带的下方设置有承托板，在输送重量稍大的物料时，可避免输送带因物料重力出现下凹变形，保证输送带运行面的平整度，让物料输送过程更加平稳。
