工业生产用简易无动力辊道输送结构

　　在车间物料转运、包装线衔接、仓储出入库等场景中，无动力辊道是应用频次极高的基础输送单元，这类结构不需要额外配置动力源，依靠物料自身重力或者人工推送即可完成工件的水平位移，相比带式输送、链板输送结构，它的自重更轻，维护成本更低，尤其适合输送底部平整、刚性足够的箱装件、托盘件、成型金属工件等物料。

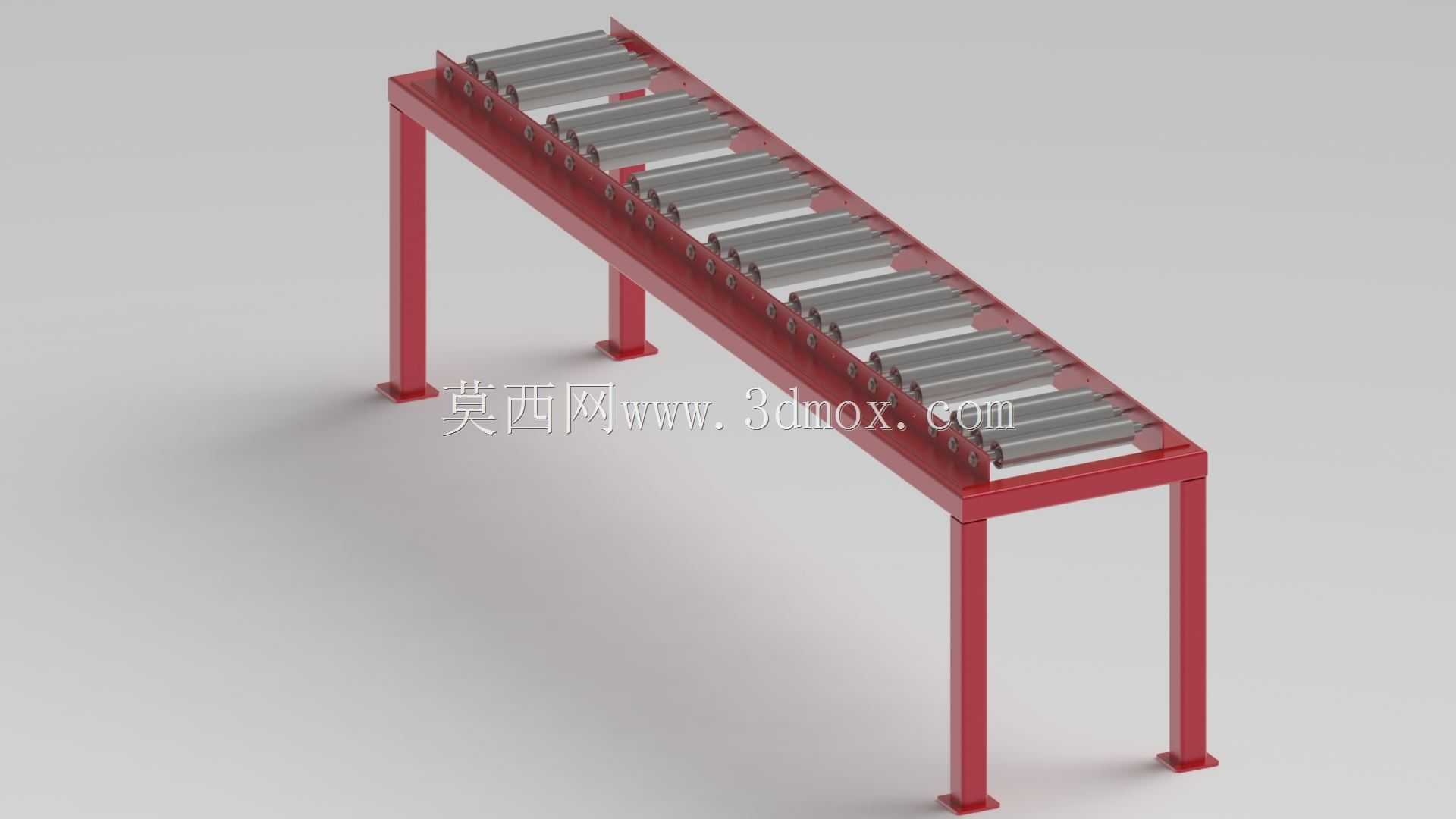

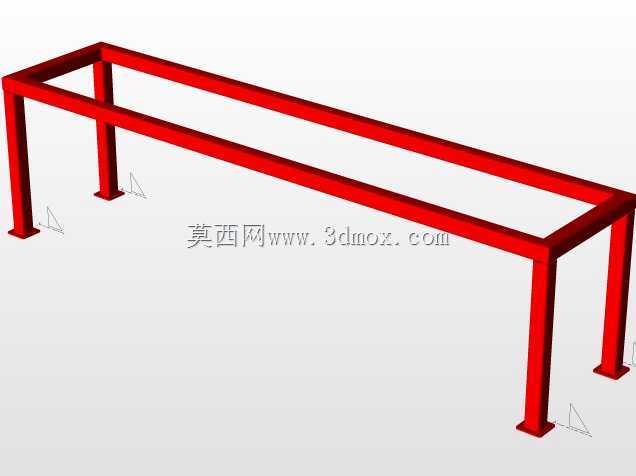

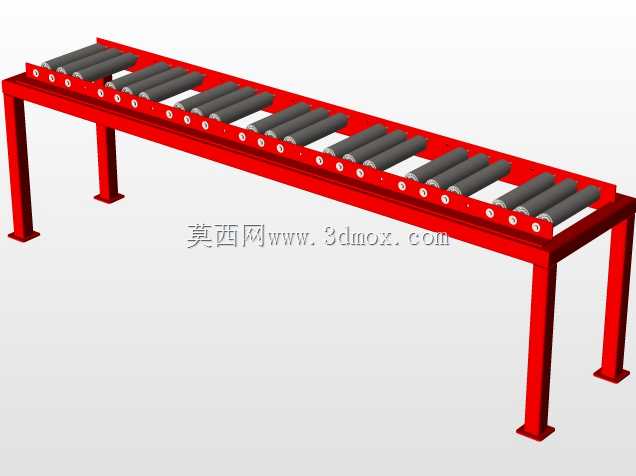

　　这款辊道结构采用框架式支撑设计，主体支撑腿为型材焊接结构，四条支腿底部设置了安装底板，可通过膨胀螺栓直接固定在混凝土地面，也可搭配脚轮组件改装为移动输送工位，适配不同车间的布局调整需求。支腿与上部辊架的连接位置设置了三角加强筋，避免长期承重后出现焊缝开裂、架体变形的问题，整体架体的宽度可根据实际输送的物料尺寸调整，常规适配宽度在400mm到1200mm之间的工件，单段辊道的长度通常设置为1米到3米，多段之间可通过连接法兰拼接，组成更长的输送线路，也可根据场地走向拼接为转弯段、斜坡段，其中斜坡段的倾斜角度通常控制在3度到7度之间，依靠物料自重实现无动力滑行，角度过大会导致物料下滑速度过快引发撞击，角度过小则会出现物料卡滞无法自行移动的问题。

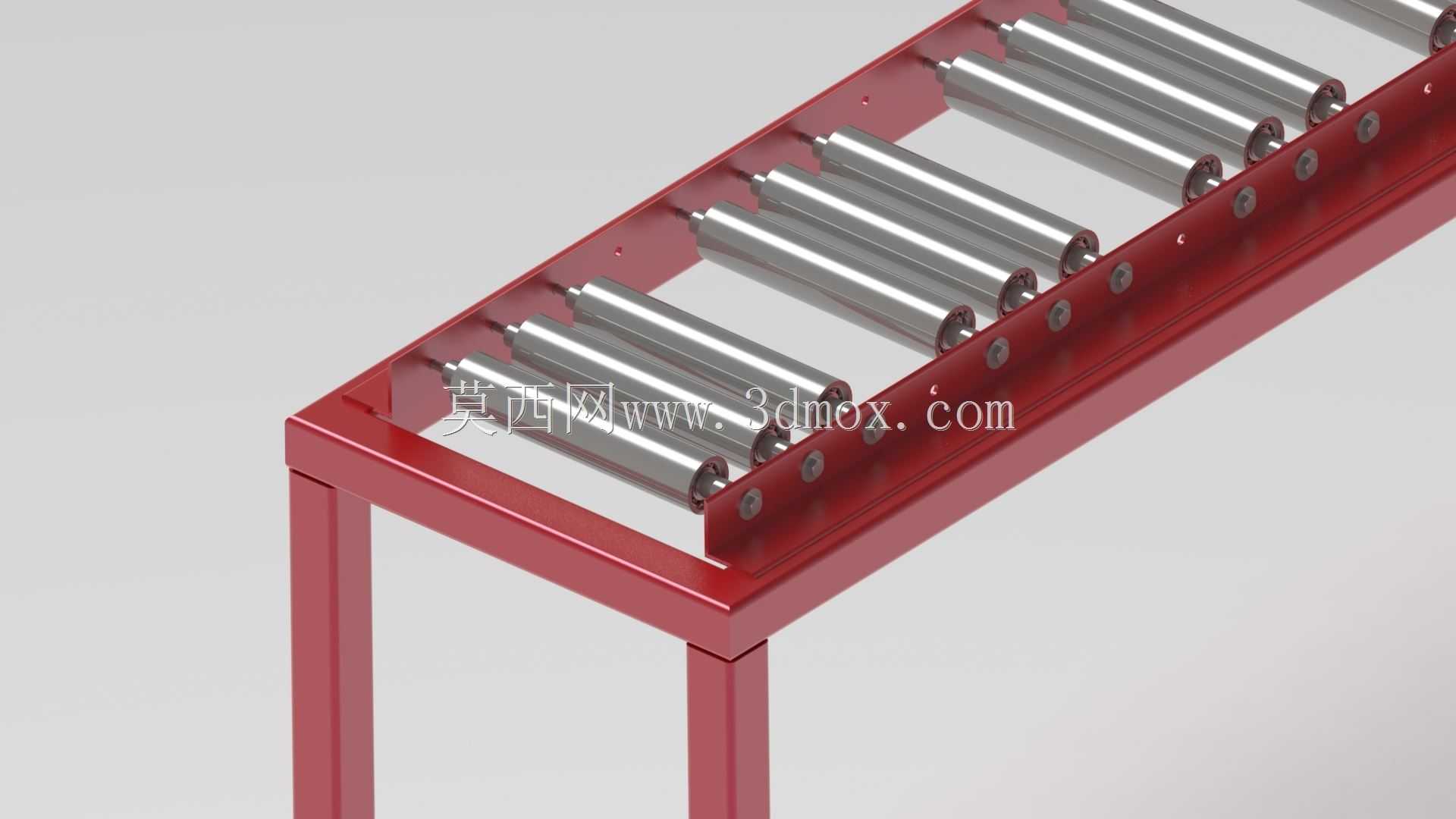

　　上部辊筒排布采用等间距设计，辊筒的间距选择需要匹配输送物料的最小底部尺寸，保证任意状态下物料底部至少有三根辊筒同时接触支撑，避免物料卡在两根辊筒之间。辊筒本身采用空心钢管加工，两端配置内置轴承的转轴，转动阻力小，长期使用也不会出现卡滞异响，辊筒表面可根据输送物料的特性做差异化处理，输送表面光滑的纸箱、塑料件时可采用镀锌光面辊筒，输送金属工件、表面易滑的物料时可在辊筒表面包胶，增加摩擦力避免输送过程中物料偏移。

　　设计这类辊道结构时，首先需要核算单段架体的额定承重，根据输送物料的单重、单位长度内的物料排布密度，选择对应壁厚的支撑型材与辊筒壁厚，常规轻型应用场景下，支撑框架采用4040方管焊接即可满足承重需求，重型输送场景则需要更换为6060或者80*40的矩形管，同时加密辊筒的排布间距，避免单根辊筒承重过大出现弯曲变形。架体的高度设计需要匹配前后衔接的设备工位高度，通常工作面高度设置在700mm到900mm之间，适配人工站立操作的作业高度，如果是衔接自动化设备的进出料口，则需要对应调整支腿长度，保证输送面与设备工作台面齐平，避免物料过渡时出现卡滞、跌落。

　　实际安装过程中，需要先对安装地面做水平找平，避免架体安装后出现倾斜，导致物料在无动力状态下自行滑动偏移；多段拼接时需要保证相邻两段的辊筒面处于同一水平面，衔接位置的间隙控制在5mm以内，防止小尺寸物料卡入缝隙。日常维护时只需要定期给辊筒两端的轴承加注润滑脂，检查辊筒转动是否顺畅，及时清理卡在辊筒间隙内的包装碎屑、杂物即可，不需要复杂的维保操作，整体结构的使用寿命通常可达十年以上，是生产车间、仓储物流环节里性价比极高的基础输送设施。这类无动力辊道也常作为动力输送线的辅助段，布置在动力线的两端作为人工上料、下料的暂存工位，或者布置在分拣区域作为人工分拣的工作台面，相比固定式工作台，物料可在辊面上轻松推动，大幅降低人工搬移物料的劳动强度，提升工位间的物料流转效率。
