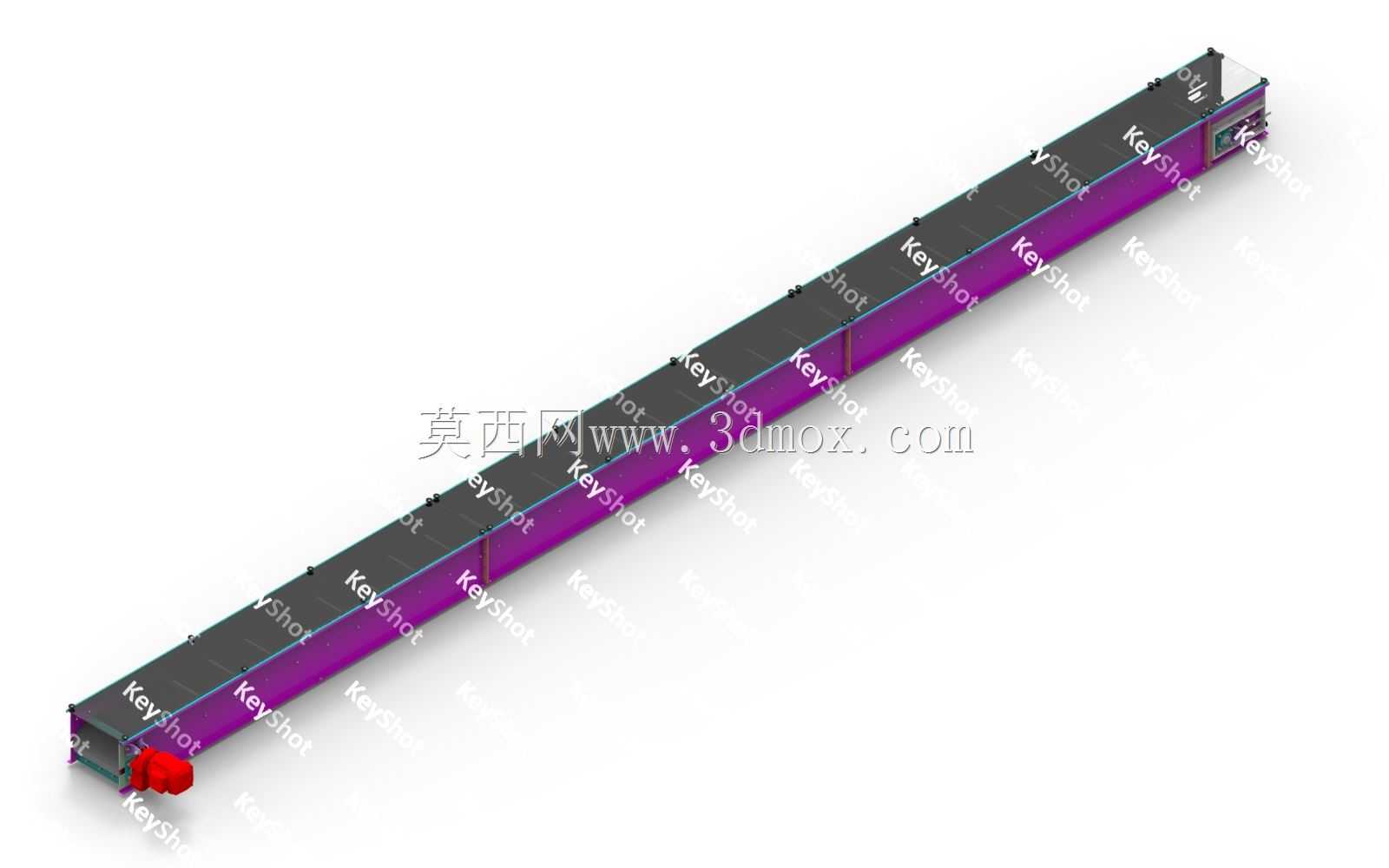

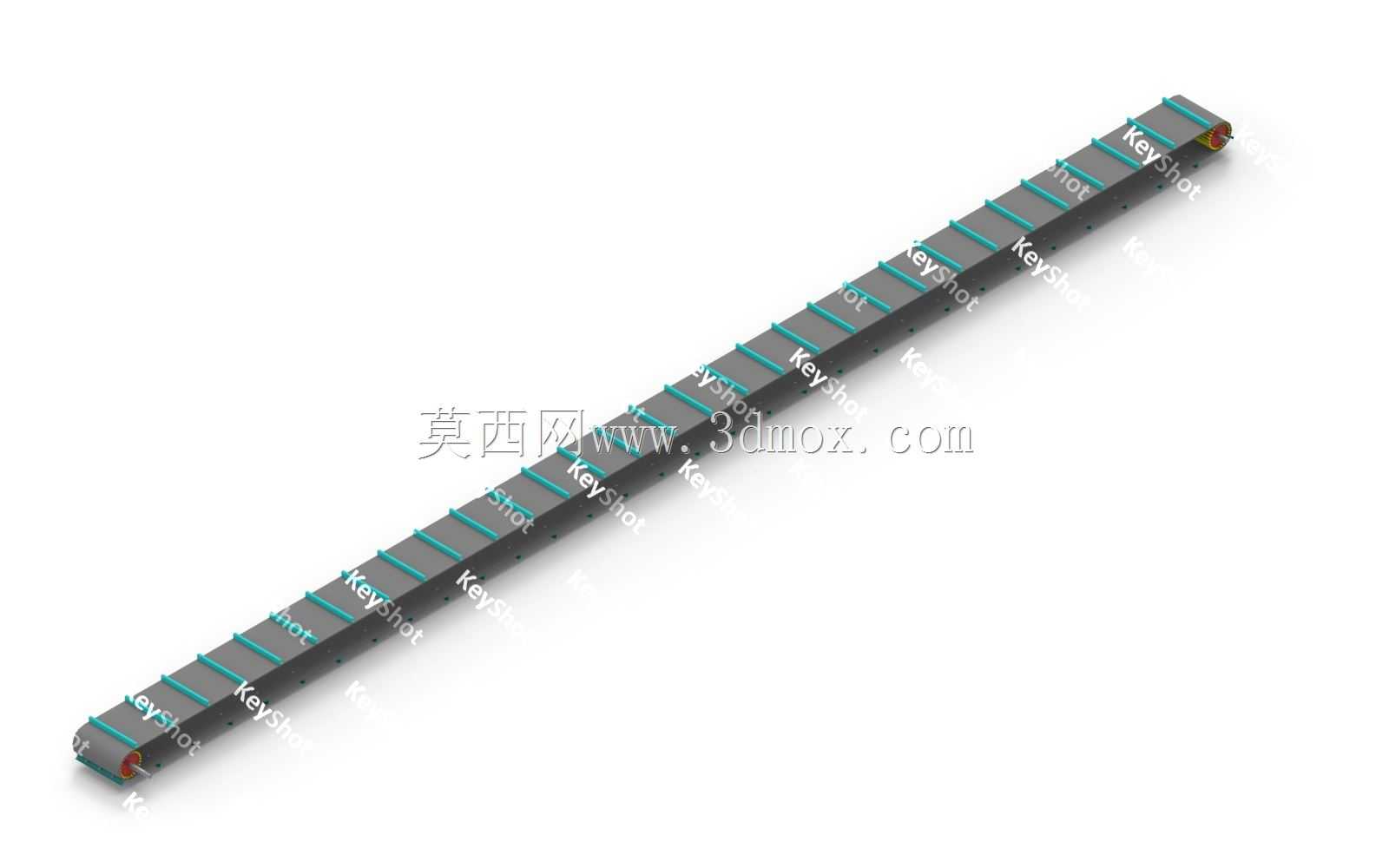

长距离封闭式物料输送设备三维结构

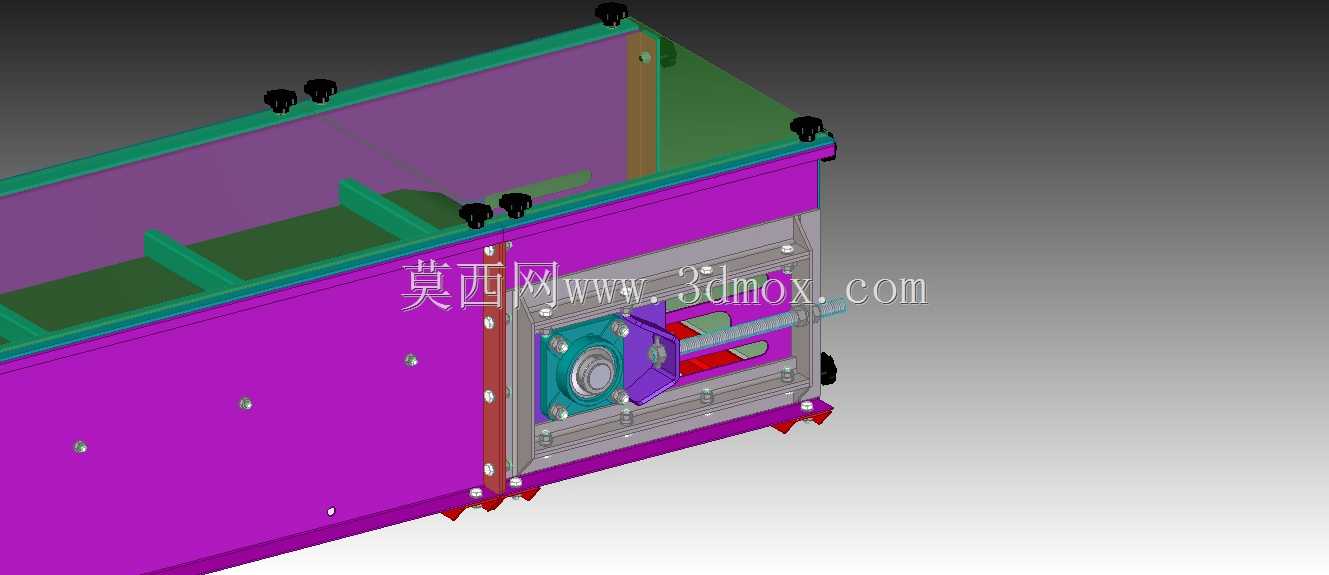

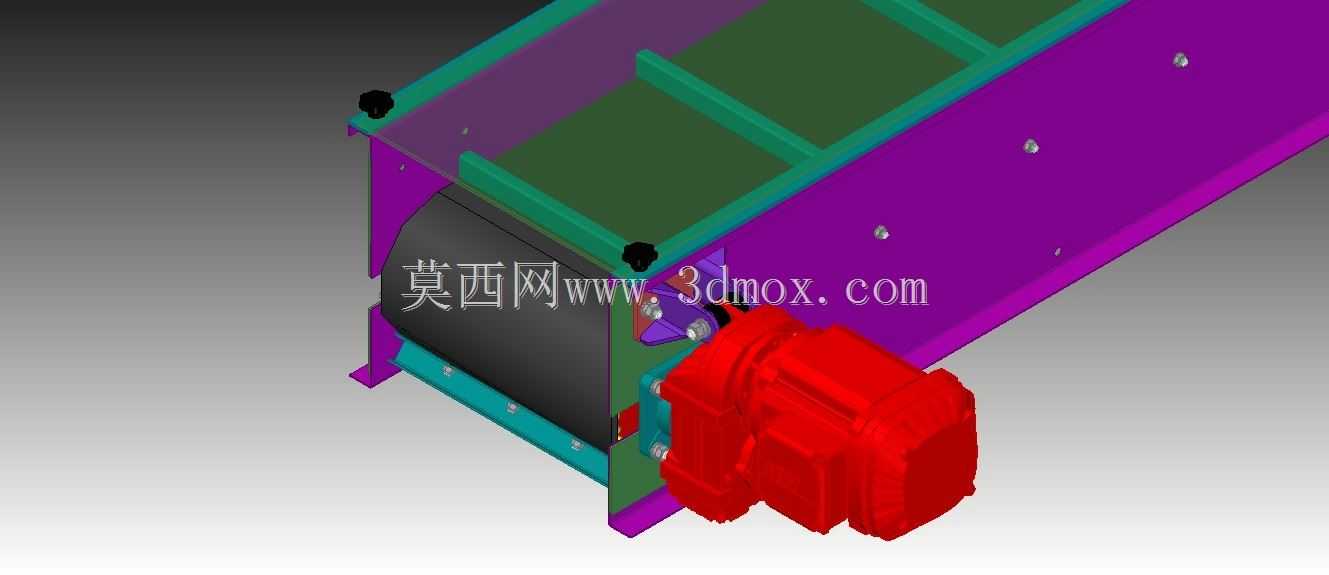

　　该设备为长距离封闭式物料输送结构，主要应用于生产车间散料转运、仓储物料进出库、生产线工序间物料衔接等场景，可输送颗粒状、粉状、小块状的工业物料，全程封闭结构能避免物料洒落、扬尘外溢，适配食品加工、粮食仓储、建材生产、化工散料转运等对物料输送密封性有要求的工况。从结构设计来看，整体采用长条形模块化槽体设计，单节槽体可根据现场输送距离进行拼接，端部设置驱动单元安装位，槽体内部预留输送载体运行空间，上盖采用可快拆的密封盖板结构，日常维护时无需整体拆解设备，仅需拆卸对应位置盖板即可检查内部运行状态，降低运维拆装工作量。驱动端采用侧装式动力安装结构，动力输出端与内部输送辊轴直连，减少传动环节的动力损耗，槽体两端设置端部密封结构，

　　避免细料从端轴缝隙泄漏，槽体底部设置分段式支撑脚，安装时可根据现场地面平整度调整支撑高度，保证整体槽体的水平度，避免输送载体运行时出现跑偏、卡滞问题。设计过程中优先考虑了安装边界的适配性，整体宽度控制在常规车间通道可容纳的尺寸范围内，长度方向可按需拼接，最小转弯适配性为直线输送，无需额外转弯结构即可完成直线段长距离物料输送，槽体侧面预留多个观察口位置，可实时观察内部物料输送状态，避免堵料未及时发现造成设备过载。设备的进料口可设置在槽体顶部任意位置，根据现场上游设备的出料位置灵活调整开口位置，出料口可设置在槽体底部对应下游设备接料的位置，无需额外增加转接料斗即可完成上下游设备的物料衔接。结构设计时充分考虑了运行稳定性，

　　槽体内部的输送载体承托结构采用分段式耐磨衬板，减少输送载体运行时的摩擦阻力，同时降低槽体本体的磨损，延长设备整体使用寿命，驱动端设置过载保护结构的安装位，可配套安装扭矩限制装置，当出现堵料、卡滞时及时切断动力传输，避免驱动电机烧毁或内部结构损坏。从安装维度来看，设备整体重心沿长度方向均匀分布，支撑脚的间距经过载荷计算，满负载运行时不会出现槽体中部下挠变形的问题，槽体连接位置采用止口定位结构，拼接时可快速对齐，保证内部输送面的平整度，避免拼接处出现台阶造成输送载体卡顿。该结构的设计思路围绕低运维成本、高密封性能、灵活适配现场工况展开，没有多余的冗余结构，所有外部结构均服务于功能需求，外部走线槽沿槽体侧面一体化布置，动力线缆、传感器线缆可沿走线槽规整布置，避免现场布线杂乱影响车间通行与设备维护。
