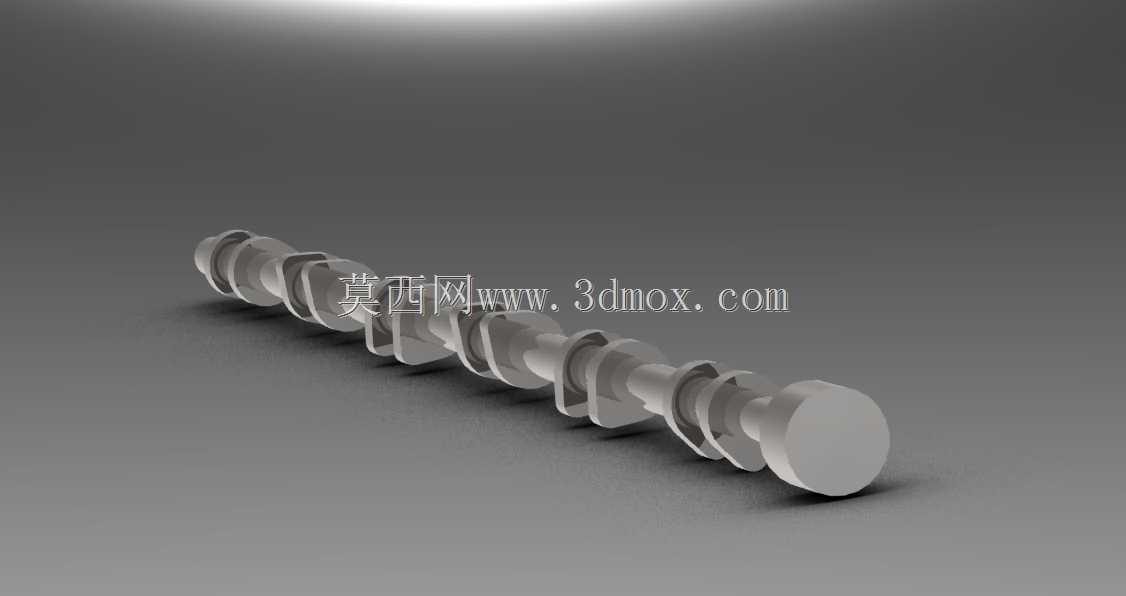

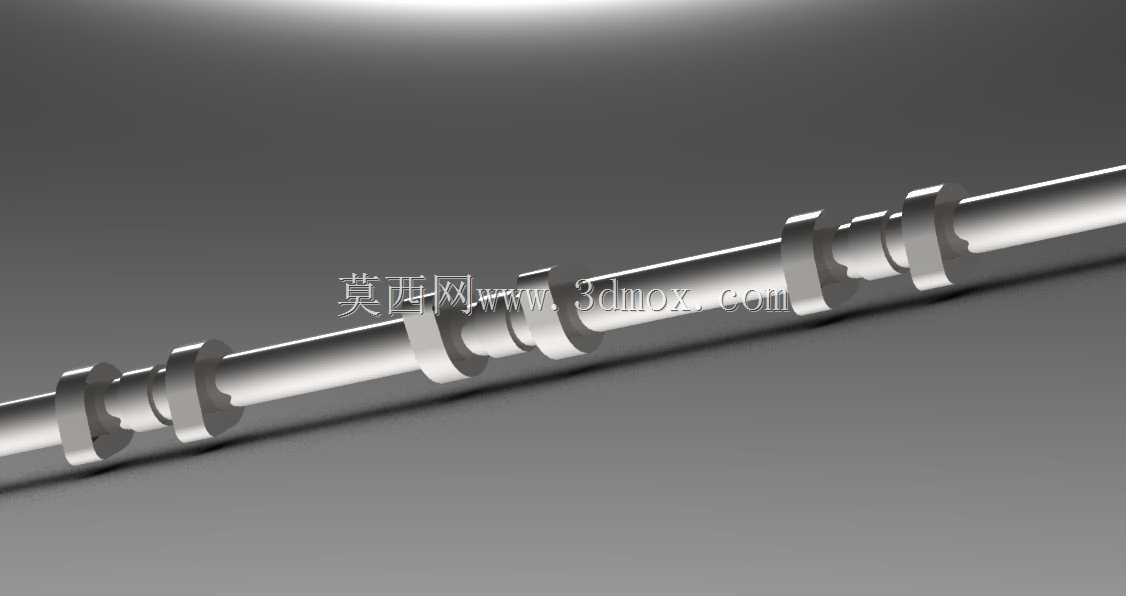

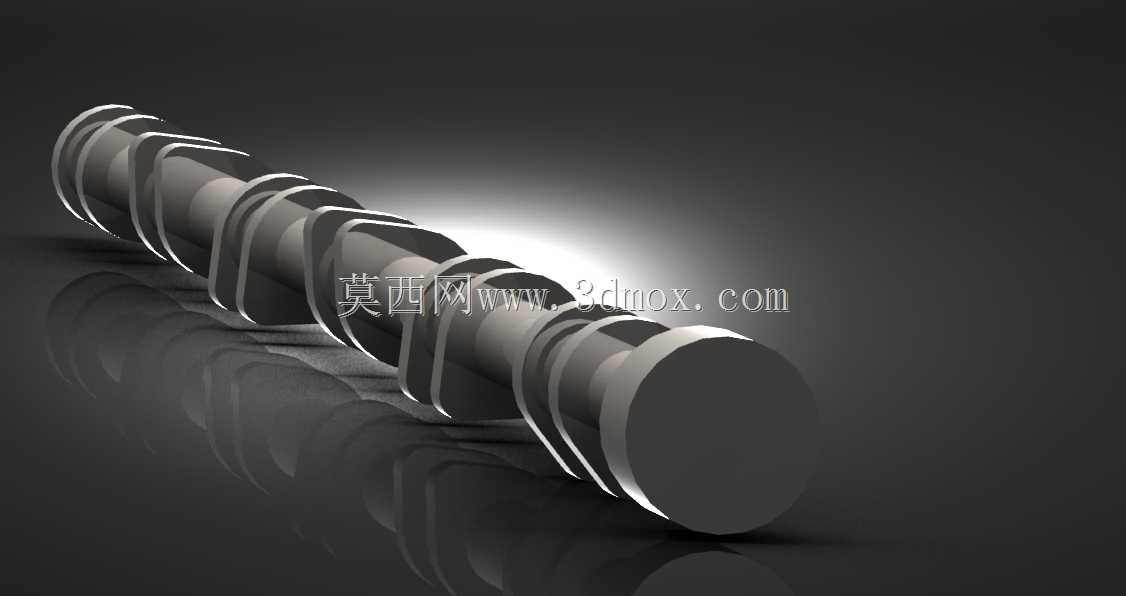

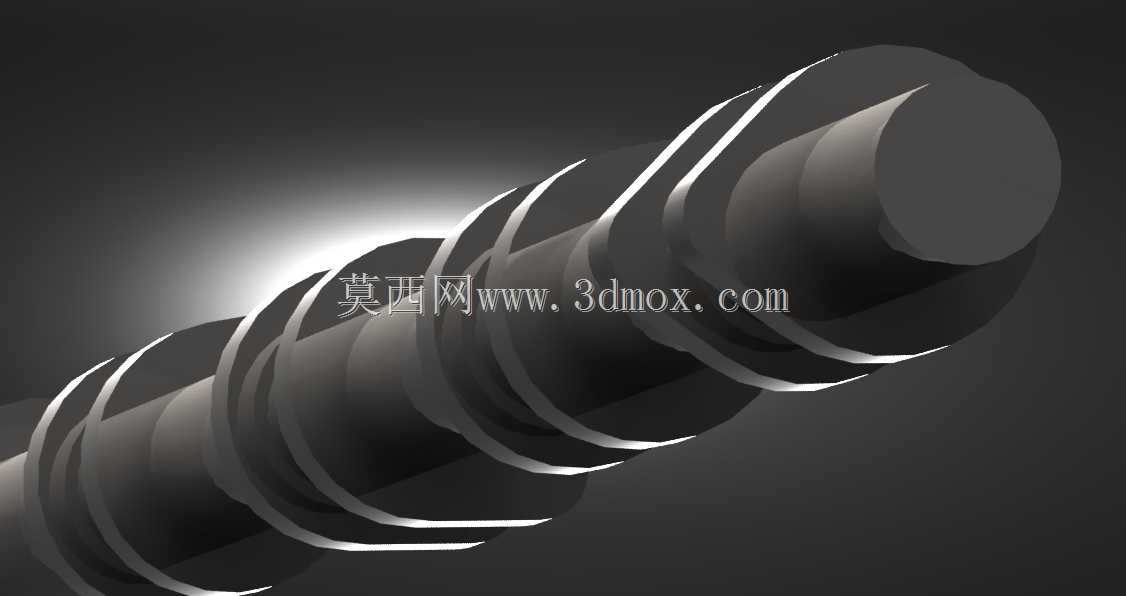

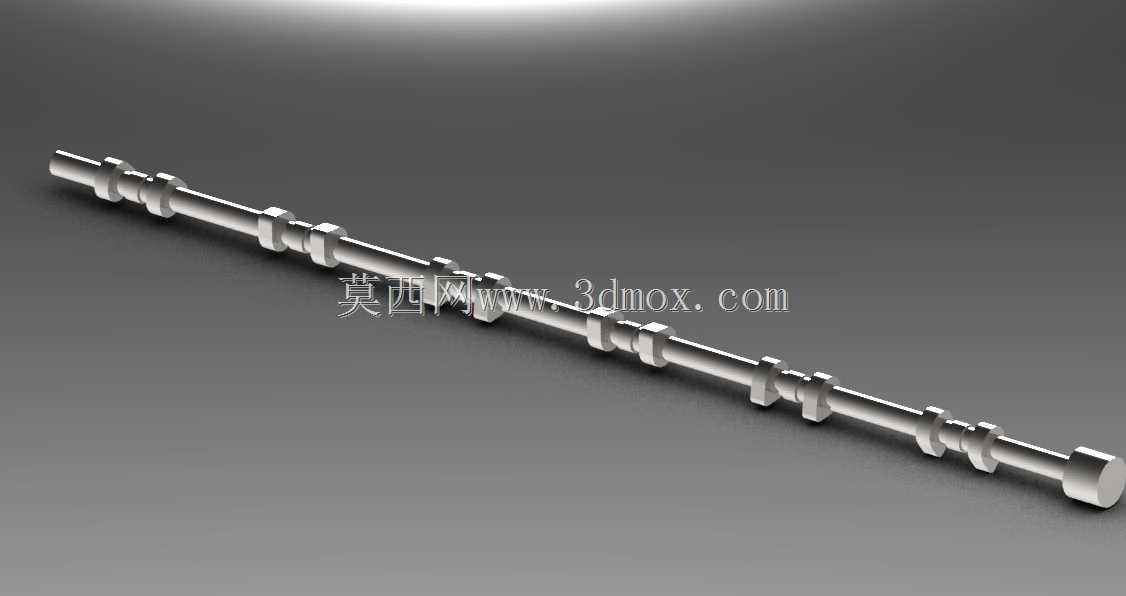

内燃机配气机构用高精度凸轮轴结构

　　在往复式内燃机的配气系统里，凸轮轴是直接决定气门开闭时序、升程规律的核心传动部件，其轮廓精度、轴段同轴度直接影响发动机的充气效率、怠速稳定性与排放表现，不管是小排量乘用车汽油机、大排量商用车柴油机，还是通用小型动力机械的内燃机组，都需要匹配对应型线的凸轮轴来完成进排气门的精准驱动。从实际装机场景来看，这类凸轮轴多布置在发动机缸盖顶部（顶置凸轮轴结构）或缸体侧部（底置凸轮轴结构），通过正时链条、正时皮带或正时齿轮与曲轴输出端保持固定传动比，四冲程发动机的凸轮轴转速为曲轴转速的1/2，保证每完成四个活塞行程，进排气门各开启一次，匹配发动机的工作循环。

　　从功能特性上看，该凸轮轴的各凸轮型面经过升程曲线优化，基圆段与缓冲段过渡平滑，可避免气门开闭过程中出现冲击、异响与落座弹跳，凸轮工作段的型线直接控制气门的最大升程、开启持续角与开闭相位角，能够根据不同发动机的动力输出需求，匹配低速扭矩取向或高速功率取向的配气特性。轴身的多个轴颈位置与缸盖/缸体的凸轮轴轴承座配合，轴颈表面的粗糙度与圆柱度控制在较高精度等级，保证高速旋转过程中的支撑稳定性，减少运转阻力与磨损量。轴端预留的结构可适配正时轮、位置信号轮的安装，部分机型还会在凸轮轴端集成凸轮位置传感器的信号触发结构，为电控系统提供配气相位的实时信号。

　　设计这类凸轮轴时，首先需要根据目标发动机的排量、缸数、额定转速、目标功率扭矩曲线，确定每个凸轮的配气相位、升程值与型线方程，通常会采用多项高次多项式来设计凸轮工作段的轮廓，保证气门运动的加速度、 jerk值（加加速度）在合理区间，避免配气机构出现飞脱、反跳等失效问题。轴身的直径设计需要兼顾刚性与轻量化需求，轴颈的跨距根据缸心距确定，保证凸轮轴在最大气门弹簧力作用下的挠曲变形量控制在允许范围内，避免凸轮型面与气门挺柱/摇臂的接触应力超出材料疲劳极限。凸轮与轴身的连接结构根据工艺方案不同，可采用整体锻造加工、装配式凸轮片压装等形式，整体式结构刚性更好，适合高转速强化发动机，装配式结构可灵活更换不同型线的凸轮片，适配多品种小批量的动力开发需求。

　　从安装边界来看，该凸轮轴的各轴颈直径公差带、轴颈间的同轴度、凸轮相对于轴颈的相位角公差都有严格要求，安装时需要保证各轴承座的同轴度符合装配规范，轴颈与轴承的配合间隙控制在合理范围，间隙过大会导致机油泄压、凸轮轴振动异响，间隙过小则会出现热态卡滞、运转阻力过大的问题。凸轮型面与挺柱/摇臂的接触位置需要保证良好的润滑，通常缸盖/缸体上会设计专门的机油油道，将压力机油引导至凸轮工作表面，减少摩擦副的磨损。轴端的密封结构需要与正时罩盖的油封配合，防止机油渗漏到正时腔或发动机外部。在实际选型匹配时，还需要考虑凸轮轴的材料与表面处理工艺，通常会采用合金钢锻造或冷硬铸铁铸造，凸轮工作表面经过淬火或渗碳处理，达到足够的硬度与耐磨性，承受气门弹簧的周期性冲击载荷与接触摩擦，保证发动机全生命周期内的配气精度不出现明显衰减。
