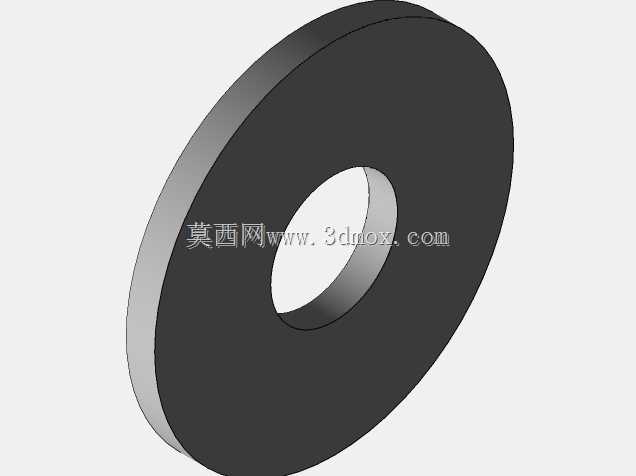

环形平垫片式传感元件结构设计

　　在工业自动化检测、流体管路压力监测、装配工位预紧力检测这类场景里，这类环形薄片状的传感配套结构件是很常见的安装适配部件，很多时候它会作为压力、扭矩类传感器的承载衬垫，或者直接集成薄型压感检测层，套在螺栓、轴类零件上完成安装，不需要额外占用过多安装空间，适配紧凑的设备装配布局。从实际使用的角度看，这类零件的核心作用是在环形安装空间内完成力值或者位置信号的采集传递，同时兼顾安装面的找平、载荷均匀分散的作用，避免被检测的紧固件或者轴件因为局部应力集中出现磨损，也能让传感单元的受力更均匀，减少检测数据的偏差。做这个结构设计的时候，首先要确定的是内孔与外圆的同轴度公差，因为它是套在圆柱件上安装的，如果同轴度偏差过大，安装后会出现偏载，

　　不仅会让检测数据出现线性偏差，长期使用还会因为局部受力过大导致零件边缘出现压溃变形，影响检测精度和使用寿命。厚度方向的尺寸公差也需要严格控制，因为这类薄型环形件往往是安装在两个贴合面之间，厚度超差会直接改变装配的预紧间隙，要么导致预紧力不足出现松动，要么预紧过度压坏内部的传感层。设计时内外边缘都做了微小的倒角处理，不是尖锐的直角，一方面是安装的时候不会刮伤配合面的涂层或者密封件，另一方面也能避免热处理或者加工过程中边缘出现应力崩缺，零件的两个端面都要求有较高的平面度，这样安装后和配合面能完全贴合，不会出现局部虚接的情况，保证力值传递的连续性。这类零件的安装边界很明确，内孔尺寸要比配合的轴或者螺栓外径大0.1到0.2毫米，

　　保证安装时能顺利套入，不会出现卡滞，外圆尺寸则要小于安装沉孔的内径，预留一定的调整余量，厚度则根据检测量程和安装空间的间隙来确定，通常这类薄型结构的厚度不会超过5毫米，适合在空间局促的装配位置使用。在管路检测场景里，它可以夹在两个法兰连接面之间，配合压力传感单元检测管路内的流体压力变化，因为是环形结构，不会影响管路内部的介质流通，安装时和法兰密封件同步装配即可，不需要对原有管路结构做大幅改动。在紧固件预紧力检测的场景下，它套在螺栓杆上，位于螺母和被连接件之间，螺栓拧紧时的轴向力会直接作用在零件端面上，内部的传感单元就能实时采集预紧力数值，避免人工拧紧时出现扭矩不足或者过拧的问题，在自动化装配线的螺栓拧紧工位，

　　这类结构的配件应用非常普遍。做三维建模的时候，要注意区分两个端面的表面粗糙度要求，和传感单元贴合的面粗糙度要求更高，一般要达到Ra1.6以下，保证力值传递的均匀性，和被连接件接触的面可以适当放宽要求，但也要保证没有明显的加工刀痕，避免安装后出现应力集中。另外这类零件的材质选择通常会根据使用场景调整，普通工业环境下用调质钢材即可，有腐蚀介质的场景则会选用不锈钢材质，如果需要绝缘的场景还会在表面做氧化涂层或者加绝缘衬层，避免电磁干扰影响检测信号的准确性。很多设计新手做这类环形零件的时候，容易忽略端面的平面度要求，直接用拉伸命令生成实体就交付，实际加工出来的零件往往会有翘曲，安装后检测数据波动很大，还要注意内孔和外圆的边缘不能有毛刺，否则安装时毛刺脱落会卡在配合面之间，导致装配间隙出现偏差，甚至影响设备的正常运行。在装配验证阶段，要先检查零件在自由状态下的平面度，再模拟实际安装的预紧力，测试不同压力下的检测数据线性度，确保在设计量程内数据偏差控制在允许范围内，同时还要做反复加载卸载的疲劳测试，验证长期使用下零件的形变是否在可控范围内，避免出现塑性变形导致检测失效。
