卧式电极加热烘干炉结构设计

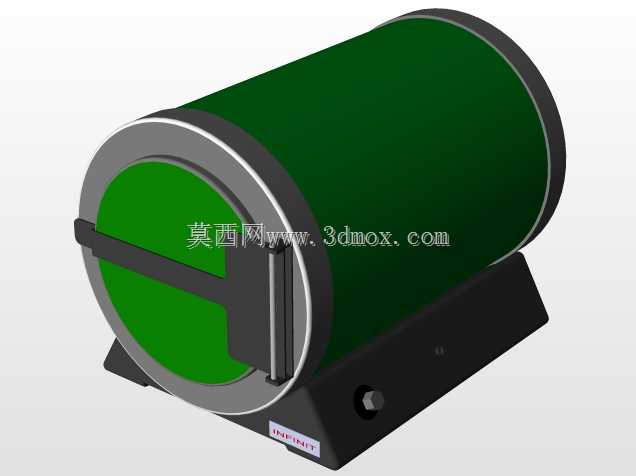

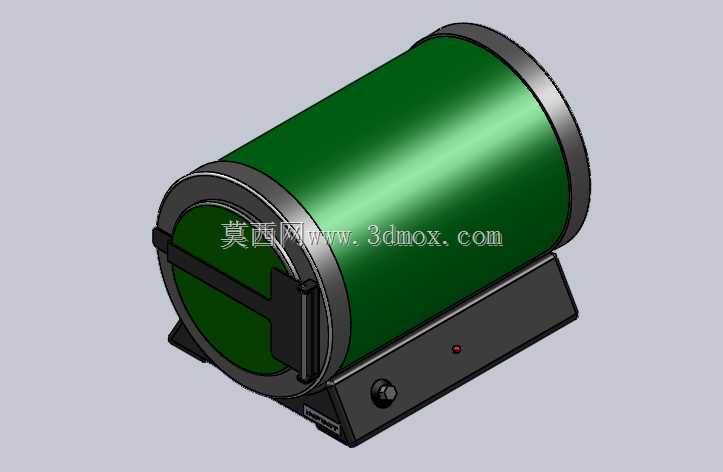

　　这款卧式电极加热设备的三维结构设计，核心围绕小批量工件恒温烘干、电极材料预热固化的实际生产场景搭建，在五金加工、电子元件预处理、小型实验室试样制备环节都有明确的适配空间。从结构布局来看，整体采用卧式圆柱腔体搭配一体式底座的设计，圆柱腔体作为核心加热空间，内壁做了圆弧过渡处理，避免直角区域积留杂物或形成温度死角，腔体前端设置侧开式密封门，门体通过侧边铰链与腔体连接，搭配横向压紧把手，关闭时能保证腔体内部的密闭性，减少热量散失，同时门体上预留的观察区域可在不开启炉门的情况下查看内部工件状态，避免频繁开门造成温度波动。底座部分采用梯形截面的一体式支撑结构，与圆柱腔体底部做了贴合式安装，接触区域设置加强筋分散承重，

　　保证50公斤级负载下的结构稳定性，不会出现腔体倾斜或底座变形的问题；底座正面集成了控制旋钮与状态指示灯，旋钮用于调节加热功率或设定目标温度，指示灯可直观反馈设备通电、加热、恒温的不同工作状态，操作区域的高度设置符合站立操作的人体工学范围，无需过度弯腰或抬手即可完成参数调节。设计过程中优先考虑了安装边界的适配性，整体设备的占地面积控制在小型工作台可承载的范围内，底座底部预留了固定安装孔位，既可以直接放置在工作台面使用，也可以通过螺栓固定在专用支架上，适配不同车间的布局需求；腔体的进出风结构做了隐藏式设计，在腔体后端设置通风接口，可根据使用需求外接排风管道，排出烘干过程中产生的水汽或挥发物，避免对车间环境造成影响。从功能实现的角度，

　　圆柱腔体的壁厚经过热传导仿真校核，外层采用隔热结构减少表面温度，避免操作人员误触烫伤，内部加热元件沿腔体内壁均匀排布，保证腔体内不同位置的温度差控制在合理范围内，满足工件均匀受热的工艺要求；腔体内部可根据烘干工件的尺寸搭配不同规格的置物托架，托架采用镂空结构减少对热空气循环的阻挡，同时承重能力匹配设备额定负载，放置较重工件时不会出现变形。在结构细节处理上，门体与腔体的接触位置设置了耐高温密封件，长期在高温环境下使用不会出现老化失效的问题，铰链部分采用耐磨金属材质，经过多次开合测试仍能保证配合精度，不会出现门体下沉、密封不严的情况；底座内部预留了电气元件的安装空间，走线区域做了隔热隔离，避免加热腔体的温度传导至电气部分，

　　影响元件使用寿命，控制元件与加热回路之间设置了过热保护结构，当腔体温度超过设定阈值时会自动切断加热电源，提升设备使用的安全性。这款设备的结构设计没有冗余的复杂构件，所有部件都围绕实际使用需求设置，既可以作为生产线中的前置预处理工位配套设备，也可以作为独立的小型烘干设备用于零散工件的加热处理，三维建模过程中对所有配合面的公差、安装孔位的定位都做了精准设定，后续如果要做结构优化或零部件替换，可直接在模型基础上调整参数，不需要重新搭建整体框架，能有效缩短后续的设计迭代周期。
