5000KVA油浸式配电变压器铁芯绕组结构

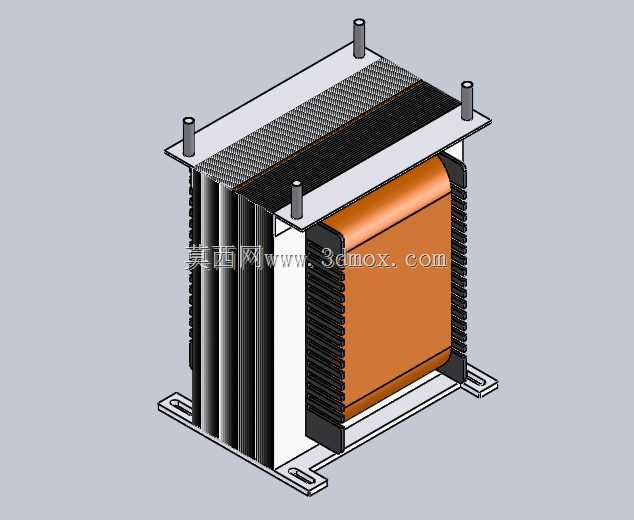

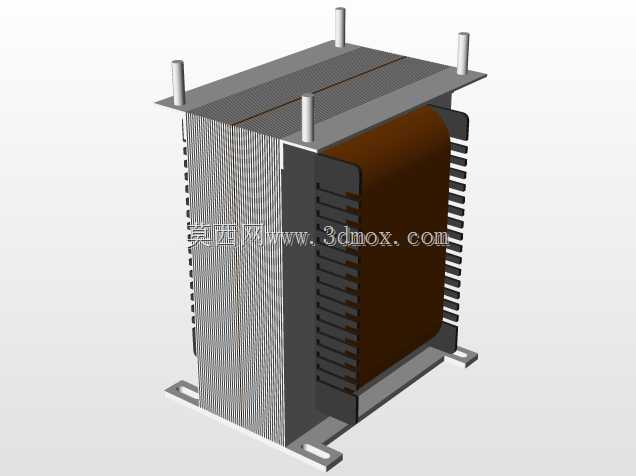

　　在工业配电、厂区供电、中型商业综合体供配电系统的设计选型环节，5000KVA容量的配电变压器是10kV电压等级下应用占比极高的核心电力转换设备，承担着将高压侧输入电压转换为低压侧400V工频用电、匹配后端负载额定电压的核心作用，其结构设计的合理性直接决定了整台设备的运行稳定性、负载损耗水平与现场安装适配性。从三维结构呈现的细节来看，该模型完整还原了油浸式变压器器身的核心组成部分，没有包含外部油箱、散热油管、高低压套管、油枕等外围附件，聚焦于铁芯与绕组的核心装配结构，能够为结构设计人员开展变压器器身仿真、安装干涉检查、配套结构件设计提供精准的三维参考。

　　从设计思路层面拆解，该结构采用了典型的三相三柱式叠铁芯结构，铁芯柱部分采用多级阶梯形截面叠装，这种设计是在圆形绕组的内圈边界约束下，最大化铁芯有效导磁截面积，同时降低叠片加工的工艺复杂度，平衡导磁性能与制造成本；上下铁轭与铁芯柱采用45度全斜接缝叠装工艺，能够有效降低铁芯在交变磁场下的空载损耗与运行噪音，这也是当前大容量配电变压器铁芯设计的主流方案。绕组部分采用层式圆筒结构套设在三个铁芯柱外侧，模型中呈现的橙色绝缘层是绕组的主绝缘包覆结构，高低压绕组之间设置有绝缘纸筒与油道间隙，既能够保证高低压绕组之间的绝缘强度，也能为变压器油的循环散热预留流通通道，避免绕组长期运行过热导致绝缘老化加速。

　　安装边界与结构尺寸方面，模型底部设置的四个折弯成型的安装支脚是器身与油箱底部定位的核心连接结构，支脚上开设有长圆形安装孔，能够抵消器身加工与油箱焊接过程中产生的尺寸公差，降低现场装配的对位难度；支脚的折弯高度经过精准核算，既能够保证器身底部与油箱底面之间预留足够的油流空间，避免底部沉积的油泥堵塞绕组散热通道，也能控制器身整体高度，匹配油箱内部的有效安装空间，避免器身顶部与油箱盖、套管安装座产生干涉。铁芯顶部伸出的四个定位绝缘柱，是用于固定上夹件与铁轭绝缘结构的定位部件，能够在变压器运输、运行过程中夹紧铁芯叠片，避免叠片松动产生额外的振动噪音，同时固定绕组的轴向位置，防止绕组在短路电动力作用下产生轴向位移导致绝缘破损。

　　在实际工程应用场景中，这类容量的变压器通常安装于厂区独立变配电室、户外箱式变电站内部，后端负载多包含工业生产电机、中央空调机组、生产线自动化设备等冲击性负载，因此器身结构的机械强度设计尤为关键。从模型的结构细节可以看出，铁芯上下两端的夹件结构（模型中呈现的黑色叠压固定部分）采用型钢焊接成型，通过穿心螺杆与夹件绝缘将铁芯叠片与绕组整体压紧，能够承受短路工况下最大数十倍额定电流产生的电动力冲击，避免绕组变形、铁芯移位等恶性故障。在开展三维建模与配套设计时，设计人员可以基于该核心结构模型，向外拓展设计油箱外壳、散热片组、高低压出线套管、分接开关操作机构等外围部件，也可以将该模型导入电磁仿真软件，开展空载电流、负载损耗、磁场分布的仿真计算，验证结构设计的合理性；对于设备选型人员而言，通过该三维模型可以直观了解器身的实际尺寸边界，提前核算配电室、箱变壳体的内部安装空间，预留足够的检修与接线操作距离，避免现场安装时出现空间不足、接线距离不够等问题。

　　需要注意的是，该模型仅还原了器身的核心结构，实际产品设计中还需要配套设置绕组的引出线结构、分接引线的固定绝缘结构、器身的接地连接结构等细节，这些部分在开展完整产品设计时需要结合实际电气参数进行补充完善，同时要根据不同的绝缘等级要求，调整绕组绝缘层的厚度、油道的宽度、夹件的绝缘距离，保证设备在长期运行过程中的绝缘可靠性。
