轨道挂接装置用挂接栗子升降部件

　　在文旅轨道输送、主题乐园动线设备这类需要沿固定轨道实现点位移动、挂载转移的场景里，这类挂接式升降构件是整套挂接系统里承担受力传导、位置切换的核心小尺寸零件，别看它整体轮廓不大，整套挂接装置能不能在轨道节点处顺畅完成抬升、挂接、锁止、下放的整套动作，很大程度上取决于这个零件的结构合理性和尺寸匹配度。从实际使用场景来看，这类零件主要用在沿预设架空轨道运行的挂接输送系统里，常见于主题园区的特色物料输送、节庆活动的轨道挂载道具移位，部分轻型轨道巡检设备的挂接锁止结构里也会用到同原理的构件，它的核心作用是在挂接座移动到指定板栗承接点位时，通过自身的摆转动作带动挂接销完成抬升，让挂接结构顺利卡入轨道上的定位卡槽，等完成位置转移后再随摆转动作下放，解除锁止状态让挂接座可以继续沿轨道滑行。

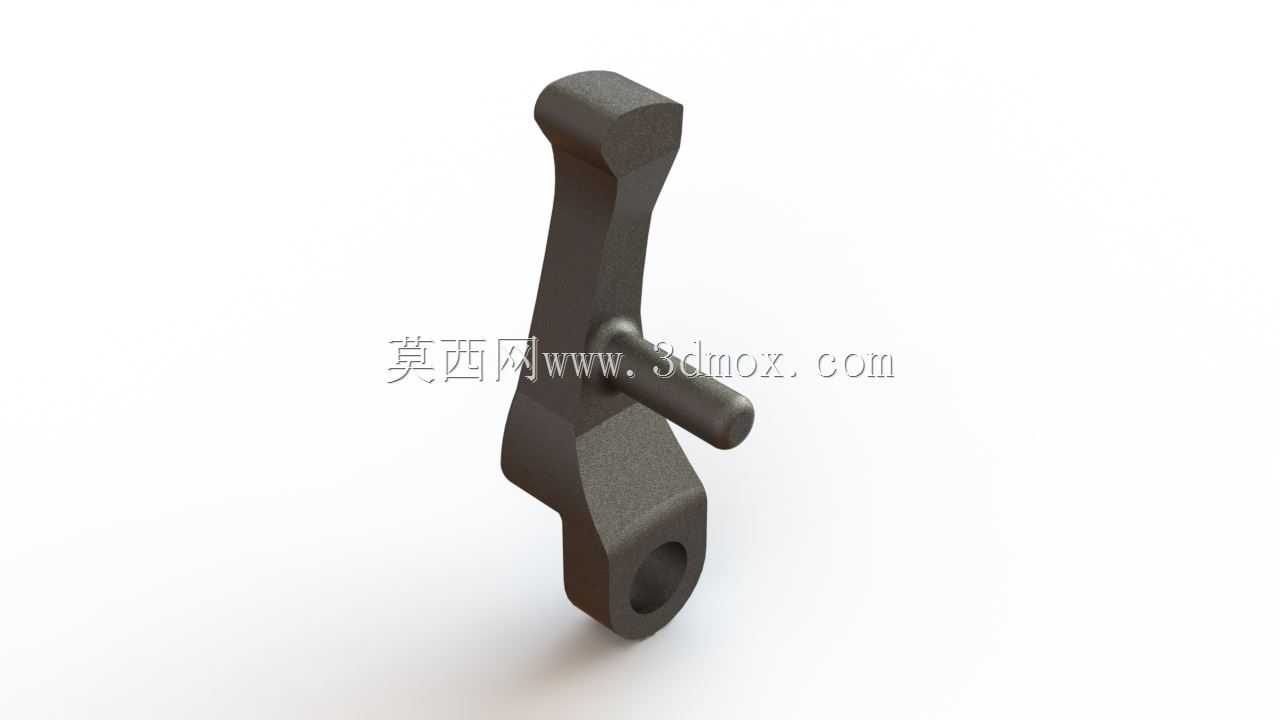

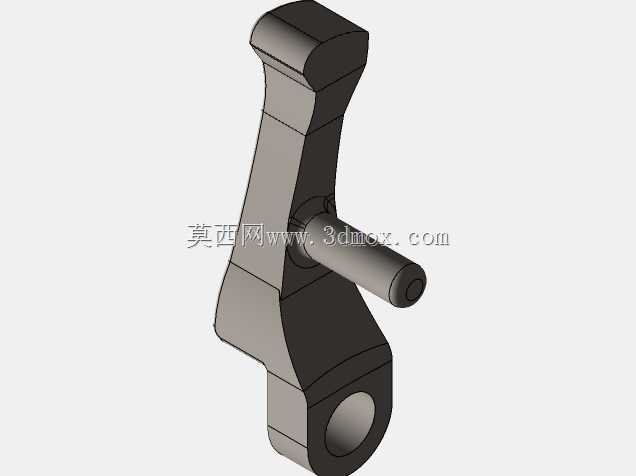

　　从结构设计思路来看，这个零件采用了一体化的锻压成型基体，没有多余的拼接焊缝，整体受力路径做了连续的圆弧过渡，没有出现直角应力集中的区域，这是因为它在工作过程中要反复承受挂接负载带来的交变冲击，尤其是挂接瞬间的动载荷，如果存在应力集中点，很容易在长期循环载荷下出现疲劳裂纹。零件上端的钩状结构是直接和轨道上的挂接挡边配合的工作面，这个面的弧度做了和挡边轮廓匹配的修形，不是简单的直角钩，这样在挂接接触的时候是面接触而非线接触，能大幅降低接触应力，减少工作面的磨损速度，延长零件的更换周期。侧面伸出的圆柱销是和驱动摆杆配合的传动部位，这个销的轴线和零件下端的安装孔轴线保持了严格的平行度，公差控制在0.02mm以内，不然摆杆带动零件摆转的时候会出现卡滞，无法顺畅完成升降动作。下端的带孔安装座是整个零件的旋转支点，孔内是要配套安装耐磨衬套的，衬套和固定转轴配合，让整个零件可以绕这个支点做定角度摆转，摆转的角度范围刚好匹配挂接升降需要的行程，不会出现过转导致脱钩的情况。

　　从安装边界和尺寸配合来看，这个零件的整体安装空间非常紧凑，因为轨道挂接装置本身就是要在有限的轨道截面空间里布置整套锁止、传动、挂接结构，所以零件的外轮廓做了最大程度的精简，没有多余的突出结构，所有非工作面都做了倒角处理，避免安装的时候和相邻的构件发生干涉。下端安装孔的孔径是和标准的衬套尺寸匹配的，安装的时候不需要额外做扩孔或者修配，直接压入衬套就可以穿入固定转轴完成装配。侧面传动销的直径和摆杆上的配合孔做了间隙配合，间隙量控制在0.01-0.03mm之间，既不会因为间隙过大导致传动空程，也不会因为间隙过小出现装配困难、热胀卡滞的问题。上端钩状工作面的位置尺寸是严格按照轨道挡边的安装高度设计的，当零件绕下端支点摆转到上极限位置时，钩面刚好完全贴合挡边的承载面，此时挂接销的抬升高度刚好达到锁止需要的尺寸，能保证挂接座和轨道之间的连接可靠，不会出现滑脱；当摆转到下极限位置时，钩面完全脱离挡边，挂接销下降到解锁位置，挂接座就可以沿轨道自由移动。

　　在实际的选型和建模过程中，要特别注意这个零件的受力方向，它的承载方向是沿竖直方向的，所以建模的时候要保证基体的受力截面厚度满足负载要求，不能为了减重随意削减非工作面的厚度，尤其是钩状结构和下端安装座之间的连接臂位置，是整个零件的弯矩最大的区域，这个区域的截面尺寸要做足够的强度校核，保证在1.5倍额定负载的情况下不会出现塑性变形。另外，零件的表面处理要考虑到轨道环境的湿度、粉尘影响，工作面要做淬火处理提高硬度，非工作面做防锈氧化处理，避免长期使用出现锈蚀导致摆转卡滞。在三维建模的时候，要把所有的配合面的形位公差都标注清楚，尤其是安装孔和传动销的平行度、钩面的轮廓度，这些尺寸直接影响到整套挂接装置的动作顺畅度，不能只做外形建模忽略配合尺寸的精度要求。很多新手在做这类小零件建模的时候，容易忽略安装边界的干涉检查，往往把零件建出来之后装配到整套机构里才发现和旁边的摆臂、机架有碰撞，所以建模初期就要先把相邻构件的安装位置预留出来，按照实际的装配空间确定零件的外轮廓尺寸，保证装配之后所有运动部件在摆转全程都不会出现干涉，动作顺畅无卡滞。
