铁路货车弧形钢轨制动蹄结构设计

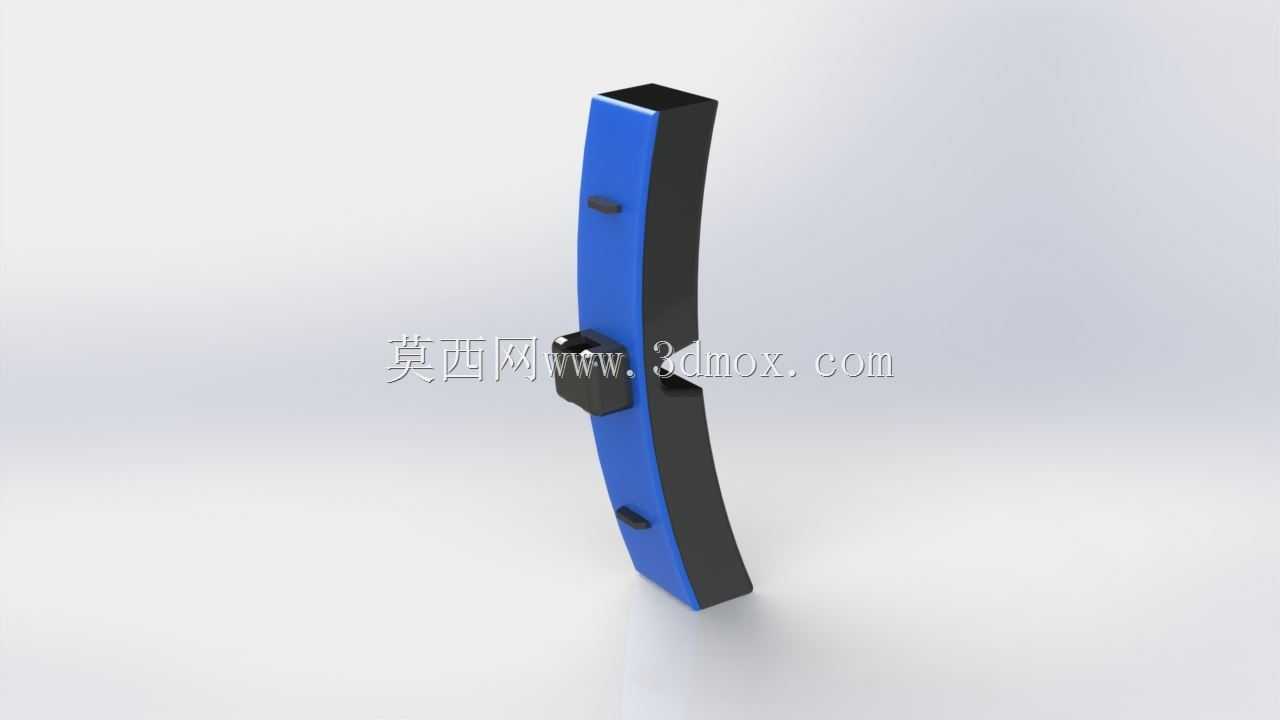

　　在铁路货运车辆的走行部制动系统中，这类弧形制动蹄是直接参与轮对摩擦减速的核心执行部件，日常运用场景覆盖干线货运列车、厂矿内部轨道转运机车的常规制动、驻车防溜以及紧急工况下的减速停车，区别于盘形制动的结构形式，这类踏面制动件直接贴合车轮踏面曲面，通过摩擦副将车辆运行的动能转化为热能耗散，最终实现轮对转速的可控下降直至静止。从结构设计逻辑来看，整体弧形轮廓完全匹配货运车轮的踏面曲率，避免制动过程中出现局部应力集中导致的偏磨、掉块问题，主体摩擦工作面采用大弧度等厚设计，保证摩擦面与车轮踏面的接触面积在整个制动行程中保持稳定，不会因为蹄片的磨损出现接触面积骤降影响制动效能的情况。背部的定位凸台与卡槽结构，是为了匹配制动梁上的安装座设计，

　　安装时无需额外焊接固定，直接通过卡槽卡入制动梁的对应安装位，再通过侧面的定位销孔穿入防脱销即可完成固定，安装边界完全适配现有主流货运列车转向架的制动梁安装尺寸，不需要对原有制动架构做改造即可直接替换使用，大幅降低段修、厂修过程中的配件更换成本。设计过程中需要重点考量摩擦面的压力分布均匀性，通过三维建模阶段的曲率拟合，让整个弧形摩擦面在制动缸推力作用下，各点的接触压力差控制在合理区间，避免局部压力过大导致车轮踏面擦伤、或者局部压力过小导致摩擦系数不足延长制动距离。侧面预留的弹性卡件安装位，是为了配套安装制动蹄的复位弹片，在制动缸泄压后，能够让制动蹄快速脱离车轮踏面，避免缓解不彻底导致的运行中带磨问题，减少不必要的轮对磨耗与运行阻力。

　　从实际运用的工况出发，这类制动蹄的外形尺寸需要严格控制在转向架下部的限界要求内，不能超出车辆运行的设备限界，避免运行过程中与轨道旁的信号设备、轨距杆等部件发生刮碰，同时背部的结构避让槽，要给制动梁的横向位移留出足够间隙，适应车辆通过曲线时轮对与转向架之间的相对横移量，不会因为结构干涉导致制动卡滞。不同于小型车辆的制动片，铁路货车用的制动蹄需要承受更大的制动正压力与摩擦热负荷，所以在结构设计时，背部的加强筋结构与摩擦块的连接强度需要经过反复校核，保证在反复制动的热冲击、机械冲击下不会出现摩擦块脱落、结构开裂的问题。建模过程中对弧形工作面的曲率公差做了严格约束，保证成品配件与车轮踏面的贴合度符合运用要求，

　　安装接口的尺寸公差也按照铁路配件的通用公差标准设定，确保不同批次生产的配件都具备互换性，不需要现场配磨、修配即可直接装车使用。在制动效能的匹配上，摩擦面的宽度尺寸经过测算，能够在规定的制动缸压力下提供足够的摩擦力矩，满足重载货运列车在规定坡道、规定时速下的制动距离要求，同时结构上预留的磨损余量，能够满足一个段修周期内的使用要求，减少运用过程中的配件更换频次。
