轨道悬挂挂接板栗升降机构连接件

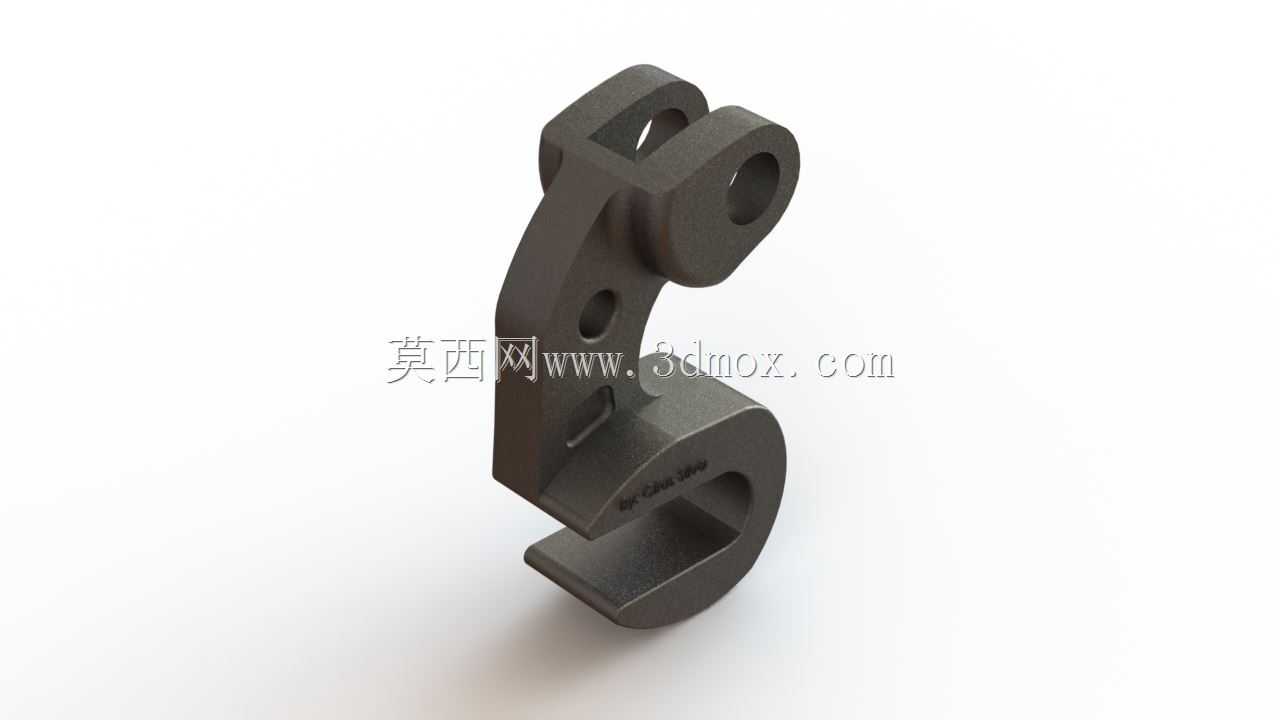

　　在架空轨道输送类产线、山地果园单轨运输设备、轻型物料悬挂分拣系统这类依赖轨道完成物料位移的场景里，挂接类构件是衔接行走机构与承载端的核心受力件，本次涉及的挂接板构件，正是这类系统中承担栗体升降动作衔接的关键零件。这类构件的实际使用场景往往伴随复杂的交变载荷，比如果园运输场景中，挂接件需要随行走轮在起伏的单轨上移动，同时要承载栗体升降过程中产生的竖向冲击、转弯时的侧向扭力，还要耐受户外环境下的粉尘、水汽侵蚀，这就要求构件本身的结构设计必须同时兼顾强度、安装适配性与动作容错空间。从结构设计逻辑来看，该构件采用一体化弯折成型的主体结构，没有多余的拼接焊缝，避免了焊接应力带来的强度短板，主体上设置的三个通孔分别承担不同的功能：

　　上部两个同轴度经过严格管控的通孔，是与轨道行走端的铰接位，孔位周边做了局部加厚处理，用来抵消铰接销轴转动时产生的接触应力，避免长期使用后出现孔位失圆、旷量过大的问题；中部的小孔是锁止定位孔，用来在升降行程到达指定位置时插入锁销，固定栗体的竖向位置，防止作业过程中出现意外滑落；下部的钩状卡槽是直接与栗体升降托架衔接的部位，卡槽的开口尺寸做了适配性设计，刚好能卡入托架的连接轴，卡槽内侧预留了0.2mm的间隙，既保证安装时能顺利卡入，又不会因为间隙过大导致升降过程中出现晃动异响。在外形尺寸与安装边界的考量上，该构件的整体轮廓完全避让开了轨道的行走空间，构件最外侧与轨道腹板的间隙控制在5mm以上，避免行走过程中与轨道本体发生刮擦；

　　上部铰接孔的中心距严格匹配对应规格行走机构的安装孔位，不需要额外加工转接板就能直接装配，下部卡槽的中心与上部铰接孔的中心距经过反复校核，保证栗体升降时的运动轨迹不会与轨道支撑件、行走轮架发生干涉。从受力传导路径来看，该构件的力流走向非常顺畅，从下部卡槽承接的栗体载荷，顺着构件的弧形加强筋直接传导到上部两个铰接孔，没有出现力流急转弯的薄弱区域，构件的壁厚根据不同部位的受力大小做了差异化设计，受力集中的铰接位、卡槽部位壁厚比非受力区域厚3mm，在保证整体强度满足1.5倍额定载荷要求的前提下，尽可能控制了构件的整体重量，降低了行走机构的负载。这类挂接件在实际选型替换时，需要重点核对上部铰接孔的孔径与中心距、下部卡槽的开口宽度与深度，

　　以及构件整体的竖向高度，这几个尺寸直接决定了能否适配现有轨道系统的安装空间，同时要注意构件的材质热处理硬度，铰接孔部位的硬度需要达到HRC35-40，才能耐受长期铰接转动带来的磨损，避免短期内出现孔位磨损导致的设备故障。在三维建模过程中，这类构件需要重点管控孔位的同轴度、卡槽的对称度以及弧形加强筋的过渡圆角，过渡圆角不能小于R2，避免应力集中导致构件在受冲击时出现断裂，建模时还要预留出表面处理的厚度空间，比如做喷塑处理时要预留0.1mm的涂层厚度，保证装配时的尺寸精度。
