带安全防护网的自动化产线输送作业工作站

　　这套带安全防护围栏的自动化作业工作站，主要面向离散制造业的零部件中转、工序衔接类生产场景，常见于汽车零部件加工、3C电子组件装配、家电配件生产等需要多工序串联的车间产线布局中，承担不同加工工位间的物料自动转运、定位暂存功能，替代传统人工周转的作业模式，降低工序间物料搬运的人力投入，同时减少人工介入生产区域带来的安全隐患。

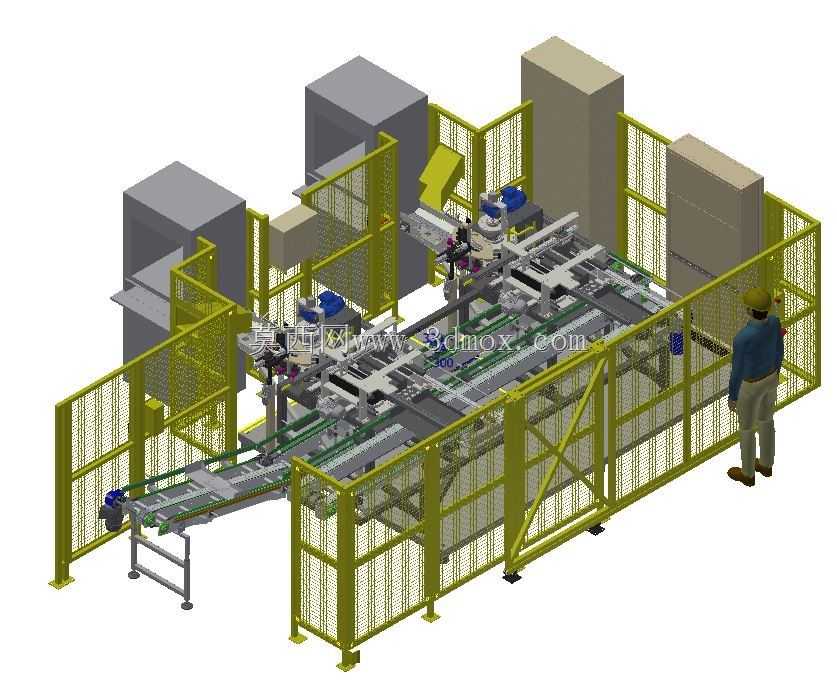

　　从整体布局来看，设备外围采用喷塑黄色钢丝网搭配方管框架的安全防护结构，围栏高度适配常规站立作业人员的防护需求，所有围栏拼接处采用螺栓紧固的可拆卸结构，方便后期设备维护、工位调整时的拆装作业，围栏对应物料进出的位置预留了输送线贯通开口，开口边缘做了圆弧倒角处理，避免物料输送过程中剐蹭外包装或者工件表面，同时在人员可能进入的维护侧设置了带安全联锁的防护门，门体开启时设备动力回路会触发安全停机信号，避免调试、维护过程中出现机械伤害风险。

　　设备核心的输送主体采用倍速链结构设计，线体宽度适配常见的工装托盘尺寸，线体支撑腿采用可调节脚杯结构，能够适配车间地面存在的高低差，保证线体整体水平度控制在合理范围内，避免托盘输送过程中出现卡滞、偏移问题。线体上方集成了多组定位阻挡机构，能够在托盘到达指定作业工位时精准顶升定位，保证工位上的作业机构能够准确对准工件的作业位置，阻挡机构的动力采用小型气缸驱动，搭配缓冲阻尼结构，减少托盘到位时的刚性冲击，避免工件因为震动出现位置偏移或者表面磕碰损伤。

　　线体中段集成的多组作业模组，采用铝型材搭建的安装框架，能够根据实际生产工序需求搭载检测、装配、扫码等不同功能的执行组件，框架上预留了标准的T型槽安装位，方便后期调整执行组件的安装位置，适配不同规格产品的生产需求。设备的电控柜体分别布置在围栏外侧的边角位置，既不占用线体内部的作业空间，也方便电气人员在不进入防护区域的情况下进行常规的参数调试、故障排查作业，柜体底部预留了线缆走线的桥架接口，所有动力线缆、信号线缆都通过封闭桥架布线，避免车间现场的油污、粉尘对线缆造成腐蚀老化，同时减少线缆外露带来的安全隐患。

　　从安装边界来看，整套设备的占地尺寸适配常规车间的柱距布局，不需要对现有车间的地面做特殊的预埋处理，只需要保证安装区域地面的承重能力满足设备满载运行的要求即可，线体的进出料端可以根据车间的实际产线走向，对接前端加工设备的出料口和后端装配工位的进料口，不需要对原有产线做大规模的结构改动。设备的安全防护距离符合机械安全设计的相关要求，围栏内部的运动机构和围栏网面之间预留了足够的安全间隙，避免人员误触网面时碰到运行中的运动部件，线体下方预留了足够的维护空间，方便人员对底部的驱动电机、传动链轮、张紧机构进行日常的润滑、张紧调整等维护作业。

　　在实际生产应用中，这类工作站能够根据生产节拍的需求调整输送速度，配合不同工位的作业时长调整托盘的停留时间，实现多工序的柔性化生产衔接，当需要切换生产的产品型号时，只需要更换对应规格的工装托盘，调整线上定位机构的位置和执行组件的参数，就可以快速完成产线的换型调整，不需要对设备主体结构做大规模改动，能够很好地适配中小批量多品种的生产模式。设备的驱动部分采用减速电机搭配链传动的结构，传动效率高，运行噪音低，日常维护只需要定期对传动链条加注润滑脂、检查张紧度即可，不需要复杂的维护保养流程，能够降低设备长期运行的维护成本。
