产线集成式电气性能测试工作站

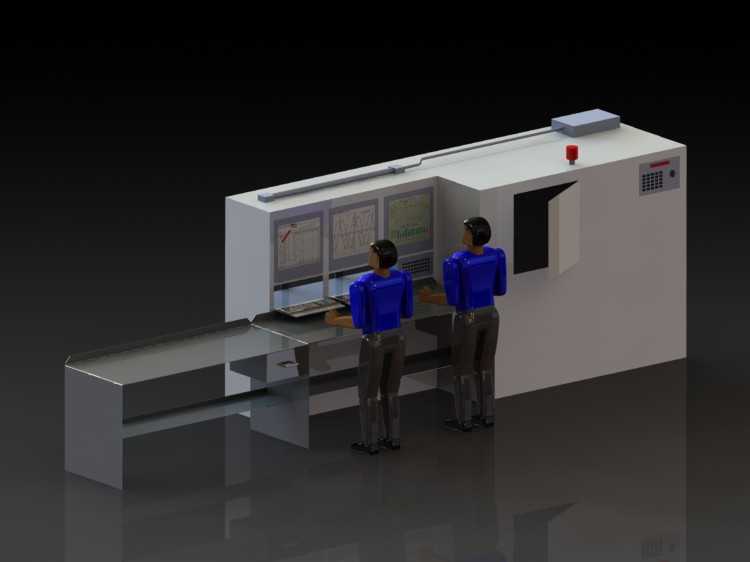

　　这套集成式电气测试工作站，主要面向消费电子、低压电器、汽车电子类零部件的产线终检环节布设，直接对接前段装配线的出料输送段，完成成品下线前的全项电气性能核验，替代传统分散式人工测试工位，压缩单工位检测节拍，同时规避人工接线、读数带来的误判风险。从结构布局来看，设备整体采用一体式柜身搭配延伸进料输送台的设计，操作侧预留双人并排站位空间，对应双测试工位的并行作业需求，柜体总长度适配标准车间柱距的预留安装位，进料台高度与常规皮带线出料端高度齐平，无需额外增设过渡转接机构，减少产线对接的改造成本。柜体上部集成多台触控显示终端，每台终端对应独立的测试通道，可同时加载不同测试程序，适配多型号产品的混线检测需求，

　　显示界面倾斜角度符合人体站立操作的视线范围，操作人员无需过度俯身或抬头即可读取测试参数、调取测试程序。柜体侧面设置安全门，内部预留测试板卡、接线端子排、程控电源的安装空间，布线槽沿柜体内壁分层布设，强电与信号线路分槽敷设，减少电磁干扰对测试精度的影响；柜顶安装警示灯与排风散热模块，设备运行异常时可通过声光信号提示现场人员，散热模块根据柜内温度自动启停，保证内部电子元器件长期工作在适宜温度区间。进料输送台采用耐磨防滑的平皮带结构，两侧设置可调式导向条，可根据待检测产品的外形尺寸调整导向间距，适配不同规格产品的输送定位，输送台末端设置挡停机构，待产品到达测试位后自动挡停，配合定位夹具完成产品的快速固定，测试完成后挡停机构自动放行，

　　合格产品流入下道包装工序，不合格品则由侧推机构推入不良品收集通道。设计阶段充分考虑现场维护的便捷性，所有测试接口均采用快插式结构，更换不同产品测试治具时无需重新接线，仅需更换对应治具并调用预设测试程序即可完成换型，单批次换型时间可控制在十分钟以内；柜体底部设置可调式支撑脚，可根据车间地面平整度调整设备水平度，避免输送台倾斜导致产品滑行偏移。操作工位前方预留足够的腿部活动空间，站立操作时不会与柜体下部产生磕碰，工位旁可放置小型物料盒，用于存放测试连接线、备用治具等常用配件。设备的安全防护设计覆盖操作全流程，测试区域设置透明防护挡板，防止测试过程中产品意外弹出伤及操作人员，设备启动测试前自动检测防护挡板是否闭合，

　　未闭合状态下无法启动高压测试环节，避免触电风险。整套设备的结构刚性经过校核，柜身采用加厚冷轧钢板折弯焊接成型，长期运行不会出现变形导致的输送台错位、显示屏角度偏移问题，输送台的支撑腿采用方管焊接结构，可承受满载产品输送时的动载荷，不会出现明显晃动影响定位精度。
