餐厨垃圾处理输送作业线结构设计

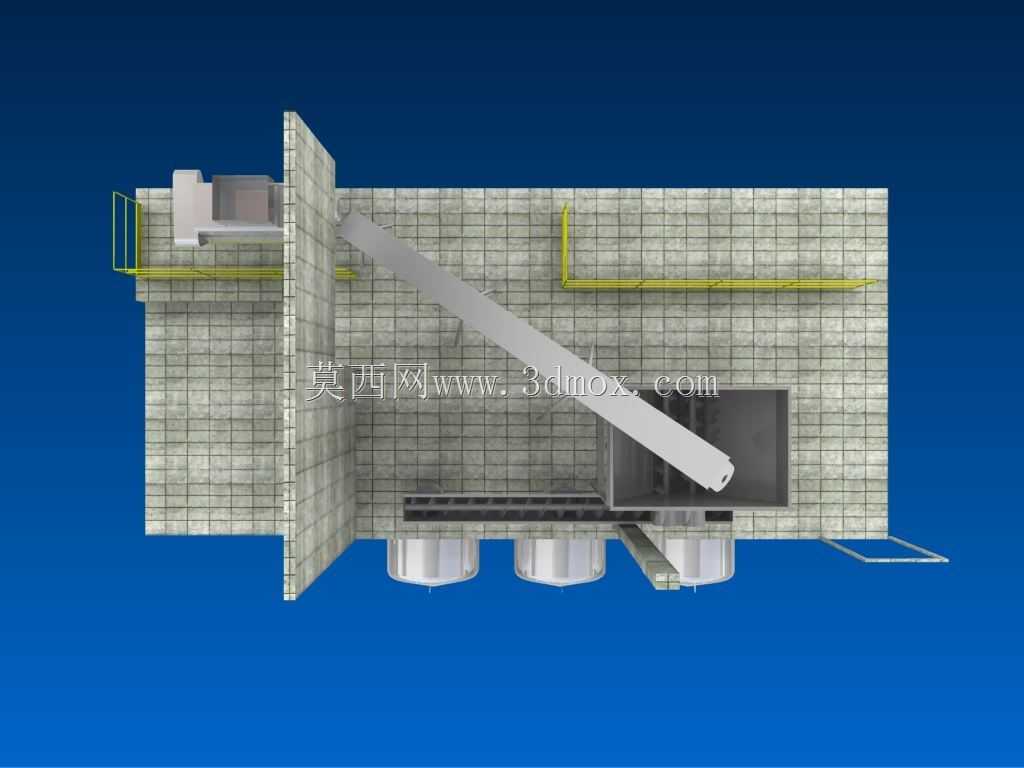

　　这套结构主要面向中小型餐厨垃圾集中处理站点的预处理工段设计，整体布局围绕餐厨垃圾从接料、暂存、输送到后续处理工序的流转逻辑搭建，适配日处理量10-15吨规模的处理站点作业需求。现场安装时需预留长8.2米、宽4.5米的平整硬化地面，设备整体最高点距离安装基准面高度为6.1米，周边需预留至少1.2米的巡检通行通道，靠近螺旋上料机一侧需预留1.8米宽度的设备检修空间，方便后续易损件更换与日常维护作业。

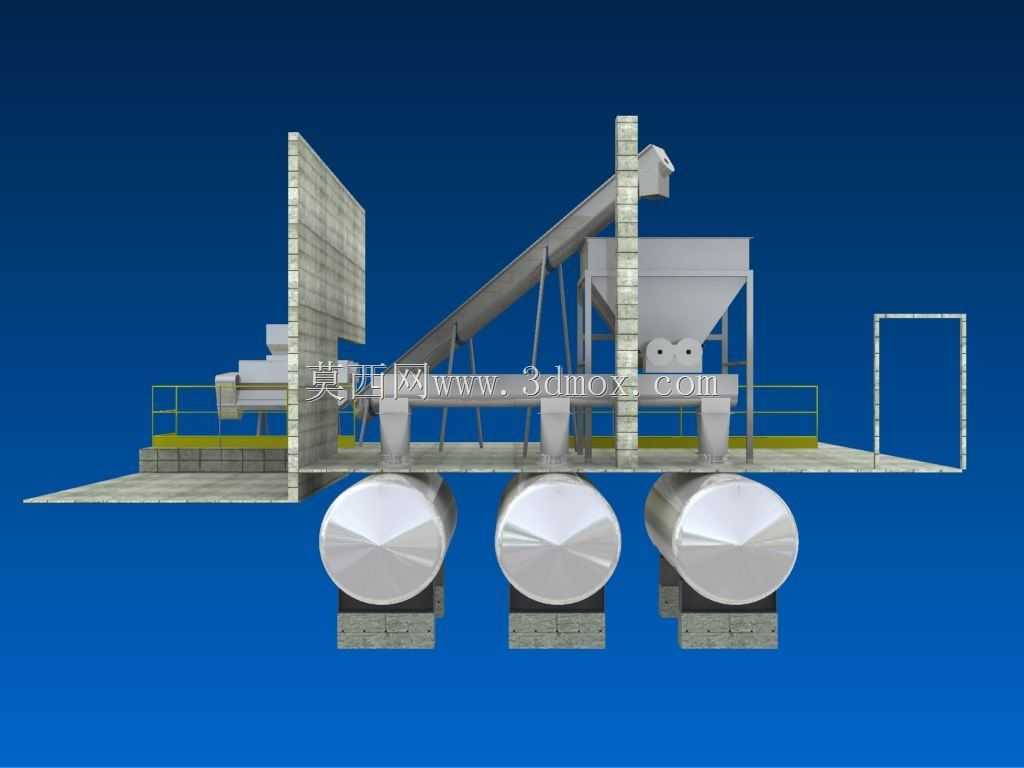

　　从功能分区来看，最下方的卧式储料罐承担来料暂存与初步沥水功能，罐体采用锥底设计，底部设置两组支撑鞍座，鞍座与预埋地脚螺栓通过压板固定，可抵消罐体满载时的静载荷与输送过程中的振动载荷，罐体侧壁预留检修人孔与沥水排液接口，可对接站内污水收集管网，避免餐厨垃圾携带的游离水在输送过程中滴漏造成现场污染。上方的方形储料仓为接料工位，仓壁采用网格加强筋结构，降低满料状态下的仓壁形变，仓体底部设置出料导口，直接对接倾斜布置的螺旋上料机进料端。

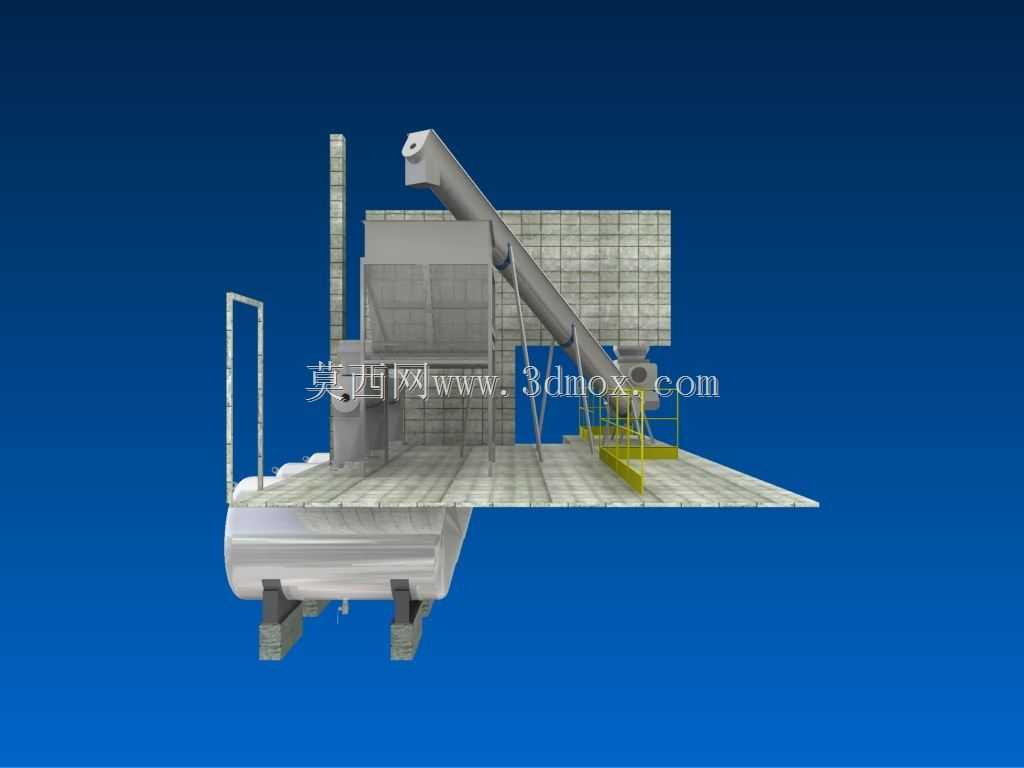

　　螺旋上料机采用22度倾斜角布置，这个角度是经过物料流动性验证的，既可以保证餐厨垃圾这类高含水率、含一定杂质的物料不会在输送过程中出现下滑反料问题，又能尽可能压缩设备整体的纵向安装空间，降低站点的厂房层高要求。上料机的机壳采用分段法兰连接结构，内部螺旋叶片边缘堆焊耐磨层，可耐受餐厨垃圾中混杂的硬质骨头、贝壳类杂质的长期磨损，上料机上端出料口直接对接后续分选或破碎设备的进料口，实现物料的密闭输送，减少作业过程中的异味扩散。

　　操作平台采用花纹钢板铺设，平台边缘设置1.2米高的安全护栏，护栏底部设置15厘米高的挡脚板，避免工具或杂物从平台掉落砸伤下方作业人员，平台一侧设置斜爬梯，爬梯踏步采用防滑格栅板，倾角设置为45度，符合工业作业平台的安全设计规范，巡检人员可通过爬梯到达平台位置，完成储料仓清理、上料机运行状态检查等日常作业。

　　设计过程中优先考虑了设备的拆装便利性，所有结构连接位置尽量采用标准件连接，减少现场焊接工作量，储料仓、上料机、储料罐、平台四个模块可在工厂完成预制后拆分运输，到现场后仅需通过螺栓拼接即可完成组装，大幅降低现场安装的工期与人工成本。同时针对餐厨垃圾处理场景的腐蚀问题，所有与物料接触的结构件表面均做了防腐涂层处理，非接触的结构件采用环氧富锌底漆加面漆的涂装方案，可适应高湿、高盐雾的作业环境，延长设备整体的使用寿命。

　　在物料流转逻辑上，收运车辆将收集的餐厨垃圾卸入上方方形储料仓后，仓内物料通过重力作用进入螺旋上料机，由螺旋叶片匀速向上输送至下一道处理工序，下方卧式储料罐可承接储料仓沥下的污水与临时存储部分预处理后的物料，两个储料单元配合螺旋输送机构，可实现连续化的物料供给，避免后续处理工序出现断料或进料量波动过大的问题，保障整条处理线的运行稳定性。平台的位置设置刚好覆盖储料仓出料口与上料机进料端的连接位置，日常巡检时可直接观察到进料状态，一旦出现物料卡堵问题，作业人员可在平台上快速完成疏通作业，无需攀爬设备本体，提升运维过程的安全性。
