方形法兰带座外球面轴承单元结构

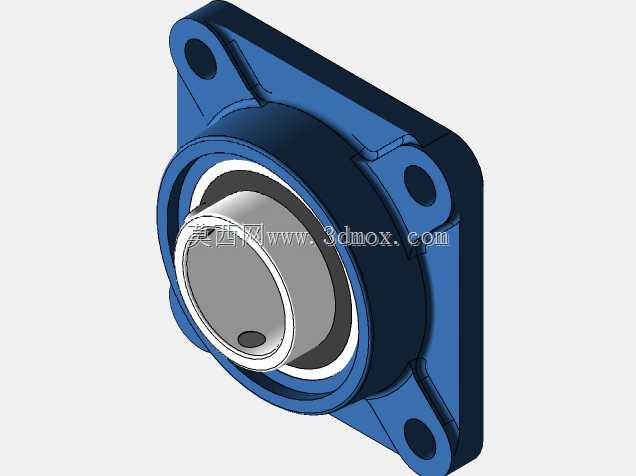

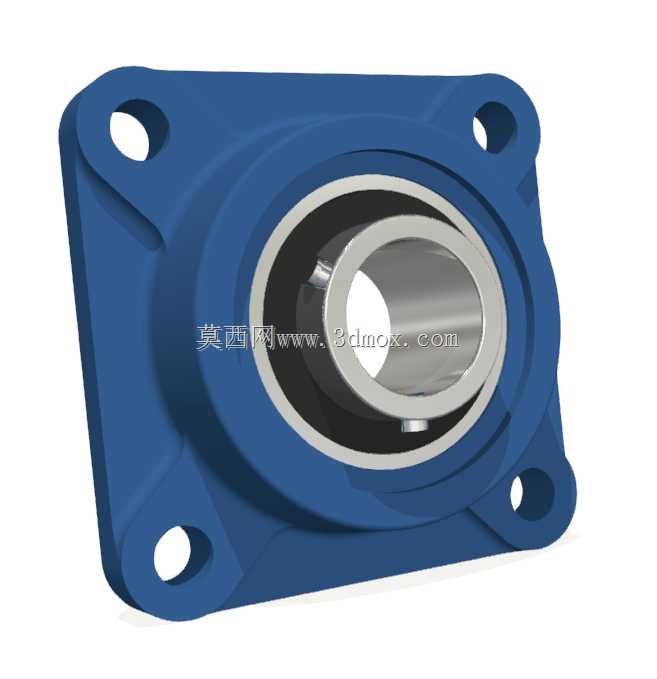

　　在轻工输送线、食品加工设备、中小型农机的传动布局里，这类方形法兰带座外球面单元是出镜率极高的支撑部件，很多刚接触设备改造的工程师容易把它和普通剖分式轴承座混淆，实际上两者的安装逻辑、适用场景偏差不小。先从安装边界说起，这款F200系列方形座的四个安装孔呈对称分布在方形本体的四个角，孔位采用沉孔设计，安装时螺栓从法兰外侧穿入设备安装面，不需要在安装板背面预留螺母操作空间，这一点对薄型壁板、机架侧板的安装场景格外友好——很多输送线的侧护板厚度只有3-5mm，根本没有空间容纳背面的螺母紧固操作，这种方形法兰的安装形式刚好适配这类工况。和菱形法兰座相比，方形座的四个安装点受力更均匀，能承受更高的径向载荷与一定程度的轴向窜动，适合皮带机滚筒、小型链轮轴这类存在小幅振动的传动部位。

　　从功能特性上看，内置的外球面轴承外圈为球面结构，和座体的凹球面配合时具备自动调心能力，实际装配中哪怕安装面存在1-2度的角度偏差，或者轴在运行中出现小幅挠曲，轴承都能自动适配，不会出现卡滞、局部应力集中的问题，这对现场安装精度不高的中小型设备来说，能大幅降低装配调试的难度。轴承内圈采用顶丝锁紧结构，装配时只需要将轴穿入内孔，拧紧内圈上的两个紧定螺钉就能完成轴与轴承的固定，不需要额外加工轴肩、挡圈槽，也不需要热装工序，普通维修人员用内六角扳手就能完成拆装更换，在设备运维环节能节省不少停机时间。

　　设计思路上，座体采用铸铁一体铸造成型，本体的加强筋从轴承安装位向四个安装角延伸，既保证了整体刚性，又不会让座体过于厚重，四个角的安装孔位做了加厚凸台处理，避免螺栓紧固时压裂座体边缘；轴承的密封结构采用双层接触式密封，外侧的防尘盖能阻挡输送线的粉尘、碎屑进入轴承内部，内侧的密封圈能锁住轴承内部的润滑脂，在多粉尘的粮油加工、建材输送场景下，不用频繁拆开补充润滑脂就能维持较长的运行周期。

　　实际选型时需要注意，这类带座单元的安装面要尽量平整，虽然具备调心能力，但如果安装面倾斜角度超过3度，会让密封件出现偏磨，反而缩短使用寿命；四个安装螺栓的紧固力矩要均匀，不要单侧拧得过紧，不然会让座体出现微小变形，卡滞轴承外圈的调心动作。另外在有轴向冲击载荷的场景下，比如凸轮机构的从动轴支撑，需要额外在轴端加装轴向限位挡圈，不能仅靠内圈顶丝承受轴向力，避免运行中顶丝松动导致轴窜动。

　　很多工程师建模时容易忽略的细节是，座体的球面安装腔和轴承外圈的球面是间隙配合，建模时要预留0.02-0.05mm的配合间隙，不能做成完全贴合的零间隙，不然实际装配时轴承外圈无法在座腔内灵活摆动，调心功能就会失效；四个安装沉孔的深度要比常用螺栓头的厚度大1-2mm，保证螺栓拧紧后头部不会突出法兰面，避免和周边的护罩、管线产生干涉。还有轴承内圈的顶丝孔位置，建模时要注意顶丝拧紧后，螺钉头部不能高出内圈外径，不然会和密封盖产生刮擦。

　　从应用场景延伸来看，这类方形带座轴承不仅用在工业传动设备上，在小型物流分拣线、商用健身器材、户外游乐设备的转动部位也很常见，核心原因就是它集成了轴承、座体、密封结构，不需要单独设计轴承安装腔、密封结构，选型时只需要匹配轴径、确认安装孔位尺寸就能直接使用，能大幅缩短设备的设计周期，也降低了非标零件的加工成本。对比立式铸造轴承座，方形法兰座不需要额外做安装支架，直接贴在设备壁板上就能固定，在空间紧凑的设备内部布局时，能节省不少安装空间。
