菱形带座外球面轴承单元结构设计

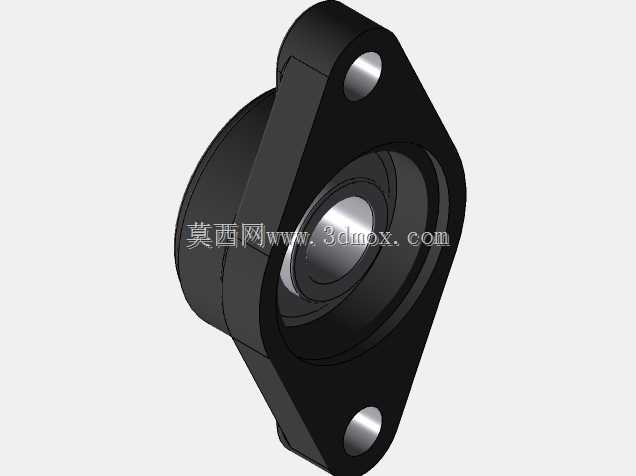

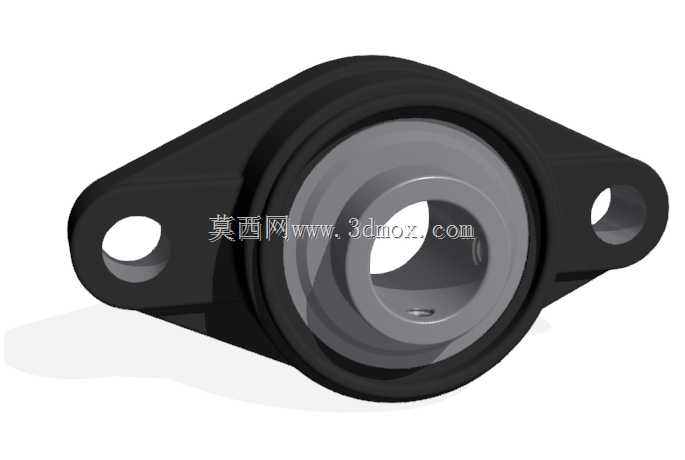

　　在轻工输送线、食品加工设备、小型农用机具这类对安装空间有严格限制的传动场景中，菱形法兰式带座外球面轴承的应用占比一直居高不下，这类支撑件不需要复杂的安装基座，仅通过两个螺栓即可完成轴系的径向定位，相比立式铸造轴承座能节省近40%的安装投影面积，尤其适合侧壁安装、窄幅机架的轴端支撑需求。本次呈现的菱形带座轴承单元，核心采用外球面球轴承与冲压菱形座的组合结构，轴承内圈通过顶丝与穿装的光轴实现锁紧，不需要额外加工轴肩、键槽就能完成轴与轴承的周向固定，对于现场改制、小批量设备装配的场景来说，能大幅降低轴类零件的加工精度要求，普通冷拔光轴经过简单截断去毛刺后即可直接装配使用。从结构设计逻辑来看，菱形座的两个安装孔采用对称布置，

　　孔位连线穿过轴承内孔中心，安装时螺栓预紧力的合力方向与轴承受载的径向方向重合，不会产生额外的倾覆力矩，这也是菱形座相比圆形法兰座更适合受径向载荷为主的传动场景的核心原因。轴承外圈采用球面结构，与座体内腔的球面配合面形成自动调心结构，当穿装的光轴存在轻微的安装同轴度误差，或者设备运行过程中机架产生小幅变形时，轴承外圈可以在座体内做小角度的偏转，自动补偿轴系的角度偏差，避免轴承内部滚动体出现卡滞、偏载的问题，有效延长轴承的实际使用寿命。从安装边界尺寸来看，这类FL200系列的菱形座，两个安装孔的中心距是选型时的核心匹配参数，安装孔的孔径适配常用的六角螺栓规格，装配时不需要额外扩孔或者加装衬套；座体的整体厚度控制在合理范围内，

　　轴承装入座体后，内圈的端面突出座体平面，不会与安装机架的侧壁产生摩擦，同时轴承自带的密封结构采用双唇口橡胶密封圈，能阻挡常规工况下的粉尘、飞溅水汽进入轴承内部，在普通的车间环境、户外轻载场景下不需要额外加装外置密封装置。在实际选型应用中，这类带座轴承通常用于支撑转速不超过3000rpm、径向载荷为主的传动轴，比如皮带输送机的托辊轴、小型风机的叶轮轴、包装设备的导辊轴，装配时需要注意两个安装螺栓的预紧力保持一致，避免座体受不均匀压紧力导致球面配合面错位，影响调心功能。建模过程中需要重点关注几个配合面的尺寸精度：座体内腔的球面直径与轴承外圈球面的配合采用间隙配合，保证调心动作顺畅但不会出现过大的松旷量；轴承内孔与轴的配合采用过渡配合，

　　配合顶丝的锁紧力即可传递额定扭矩，不需要过盈装配导致安装难度提升；安装孔的位置度公差需要控制在合理范围内，避免现场安装时出现螺栓无法穿入的问题。另外座体的边角位置都做了圆弧过渡处理，没有尖锐的棱角，一方面是冲压加工工艺的要求，避免冲压过程中应力集中导致座体开裂，另一方面也能避免装配过程中划伤操作人员。轴承的注油孔位置设置在内圈端面上，日常维护时可以直接通过注油嘴补充润滑脂，不需要拆解轴承座就能完成维护操作，适合长期连续运行的设备使用。在不同的应用场景下，这类轴承座的材质也有区分，常规工况采用铸铁或者冲压钢板材质，有耐腐蚀需求的场景会采用不锈钢材质或者工程塑料材质，但核心的安装尺寸、配合结构都保持统一，具备很强的互换性，设备维护时不需要修改安装孔位就能直接替换同型号的产品。
