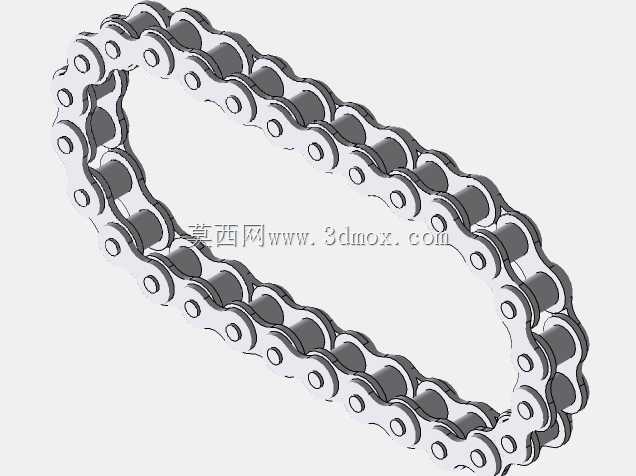

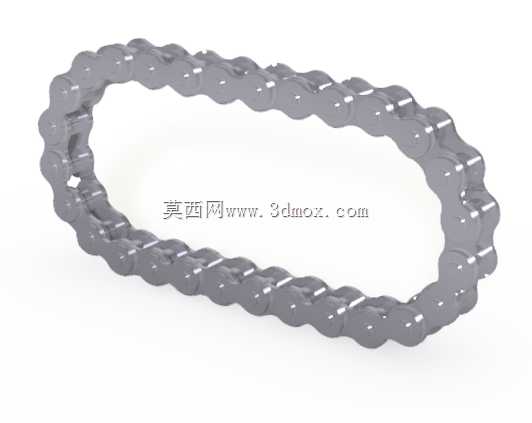

闭合式工业传动滚子链条结构设计

　　在各类工业传动场景中，滚子链条始终是动力传递、物料输送环节的核心基础部件，从常规的机床进给机构、自动化生产线输送段，到农用机械、物流分拣设备的动力传输单元，这类闭合式传动链的适配性直接决定整套设备的运行稳定性。不同于同步带的柔性传动局限，也区别于齿轮传动的固定中心距限制，滚子链可在两轴中心距较大的工况下完成稳定动力传递，同时能适应多尘、有油污、温湿度波动较大的车间作业环境，日常维护仅需定期补充润滑脂、检查链节磨损量即可，运维成本远低于同功率等级的其他传动部件。

　　这套闭合传动链的设计完全围绕实际工况的载荷需求展开，每一个链节都采用内外链板交错铰接的结构，外链板与销轴过盈压装形成固定外链节，内链板与套筒同样采用过盈配合组成内链节，套筒与销轴之间保留合理间隙形成转动副，保证链条绕经链轮时可灵活弯折，不会出现卡滞、别劲的问题。滚子空套在套筒外侧，当链条与链轮轮齿啮合时，滚子会沿轮齿齿面产生滚动摩擦，大幅降低啮合过程中的磨损量，同时能缓冲啮合瞬间的冲击载荷，避免链节或轮齿出现早期崩齿、断裂失效。

　　从安装边界来看，这套闭合链的整体轮廓适配常规两链轮中心距的传动布局，链节铰接处的转动间隙经过严格控制，既保证弯折灵活性，又将链条整体的多边形效应控制在合理范围内，避免高速传动时出现过大的横向振动与动载荷。设计过程中针对链板的受力特性做了结构优化，链板采用8字形的等强度轮廓，在保证链板抗拉、抗疲劳强度的前提下，尽可能降低链节自身重量，减少链条高速运行时的惯性冲击，同时也能降低材料消耗，控制部件整体制造成本。

　　在实际设备选型匹配时，首先需要根据传递功率、主动轴转速确定链条的型号与节距，再结合传动比要求确定主从动链轮的齿数，最终通过中心距计算确定所需的链节总数，这套闭合链的链节数量经过精准匹配，安装后无需额外截链或接链，可直接套装在调整好中心距的两链轮上，通过张紧机构调整至合适垂度即可投入使用。要注意的是，安装时需保证两链轮的端面共面，避免出现偏斜，否则会加速链条侧面与链轮挡边的磨损，严重时还会出现脱链、跳齿故障。日常运行过程中，铰接位置的润滑是延长使用寿命的关键，润滑油需渗入套筒与销轴、滚子与套筒的配合间隙内，减少金属直接接触产生的磨粒磨损，对于有冲击载荷、正反转频繁的工况，还可适当增加链板的厚度，提升整体抗冲击能力。

　　不同于输送用的异形附件链条，这套标准滚子链没有额外加装附件板，可适配绝大多数常规动力传动场景，不管是开放式的设备传动舱，还是带有防护罩的封闭传动单元，都能顺利安装适配。链节的铰接精度经过严格管控，每一节的节距误差控制在极小范围内，保证与链轮啮合时的平稳性，不会出现忽快忽慢的传动不均问题，对于有传动比精度要求的进给机构、定长输送机构，这种高精度的链条能有效降低传动误差，提升设备整体的运行精度。另外，链条整体经过表面强化处理，具备一定的防锈、抗腐蚀能力，在湿度较高的车间或者有少量腐蚀性介质的工况下，也能保持较长的使用寿命，不会轻易出现链板锈蚀、铰接卡滞的问题。
