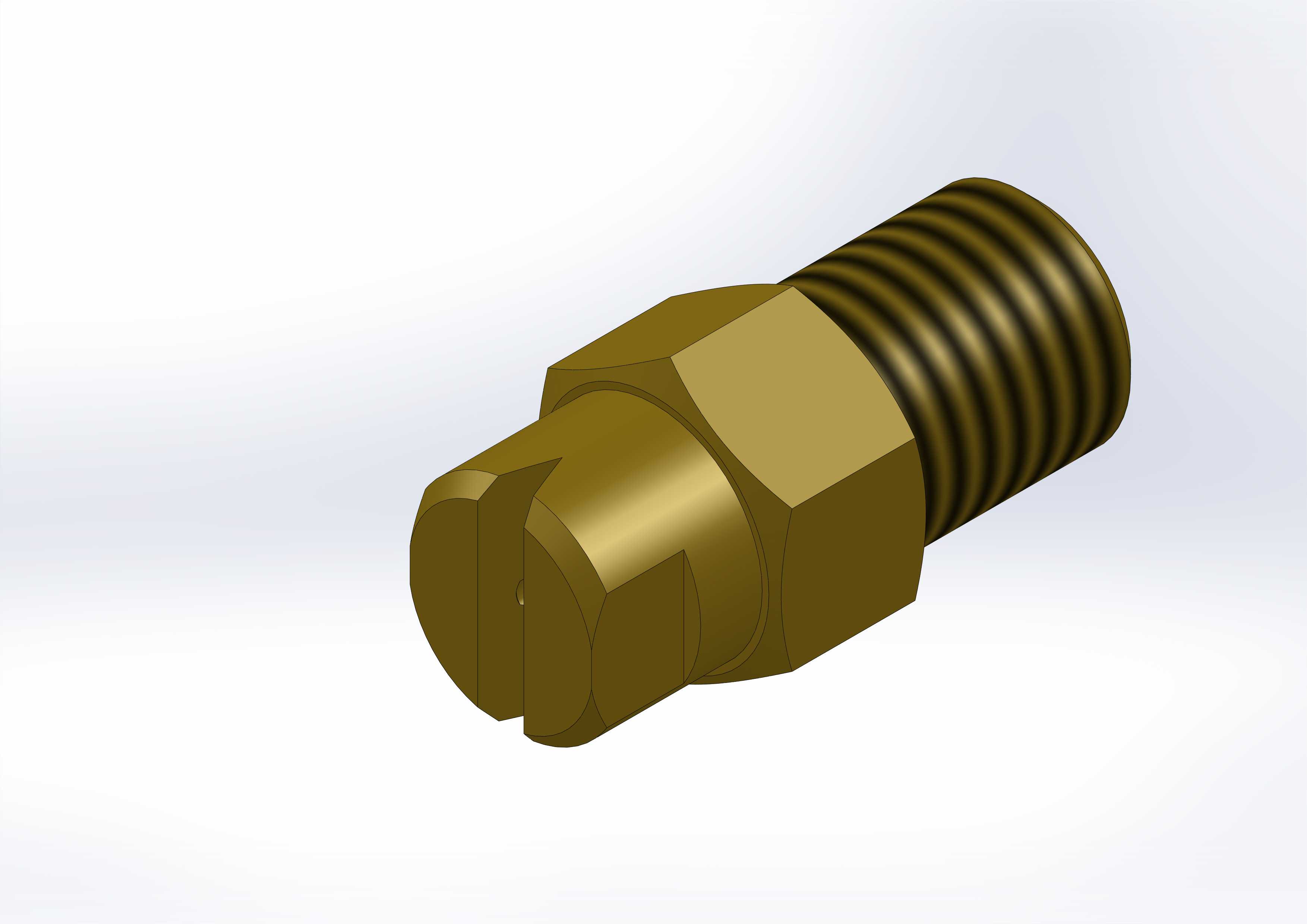

外螺纹连接式一字槽黄铜喷嘴结构

　　这款黄铜材质的外螺纹喷嘴，是流体管路系统里常用的终端喷射部件，在小型润滑系统、低压喷涂设备、气动吹扫工位、冷却喷淋管路里都有广泛应用，日常设备维护、非标自动化工位改造时经常会用到这类结构件。从实际使用场景来看，这类喷嘴常被安装在油路分配器末端、压缩空气支管端头、冷却液喷淋管路上，用来精准控制流体的喷射方向与通断状态，黄铜材质的抗锈蚀性与易加工特性，让它在常规无强腐蚀的气、液介质工况下有足够长的使用寿命，相比塑料喷嘴耐温耐压表现更好，相比不锈钢材质加工成本更低、切削成型难度小，适合小批量定制与常规工况批量使用。

　　从结构设计思路来看，整个零件采用一体化车削加工成型，没有拼接焊缝，避免了高压工况下的渗漏风险。尾段的外螺纹采用标准管螺纹规格，适配常规内螺纹管路接头，安装时无需额外定制转接件，能直接拧入对应规格的基座内；螺纹段前端设计了六角凸台结构，这个结构是安装时的受力位，用普通开口扳手或者活动扳手卡住六角面就能施加拧紧力矩，不会损伤喷嘴的喷射端结构，六角的对边尺寸按照标准扳手规格设计，现场安装时不需要特制工具，普通维修班组的常备工具就能完成装拆。

　　喷嘴的前端是一字槽结构，这个槽的设计有两个实际作用，一是当喷嘴前端因为介质残留堵塞时，可以用一字螺丝刀插入槽内拧动喷嘴，完成拆卸清理，不需要用管钳夹伤喷嘴外表面；二是这个槽直接连通内部的流道出口，能对喷出的流体起到初步的导流作用，让流体从出口喷出时形成均匀的扇面或者柱状流态，根据槽的宽度与深度不同，可以适配不同的喷射流量需求。整个零件的外形尺寸控制紧凑，六角凸台的外径比螺纹段大径略大2mm左右，，既保证了扳手受力的足够接触面积，又不会因为凸台过大占用过多安装空间，在管路排布密集的设备内部，比如机床内部的冷却管路、自动化设备的吹气工位，这类小尺寸喷嘴不会和周边的管线、结构件产生干涉。

　　安装边界方面，这类喷嘴的螺纹拧入深度有明确的设计限制，六角凸台的端面就是安装限位面，当螺纹拧入基座直到六角端面贴合基座表面时，就达到了额定的拧入深度，既不会因为拧入过浅导致螺纹啮合不足、承压时脱落，也不会因为拧入过深顶坏基座内部的流道结构。内部流道采用等径直孔设计，从螺纹段的入口到前端的喷口，流道内壁光滑过渡，没有直角台阶，减少了流体经过时的阻力损失，也避免了介质中的杂质在台阶处沉积堵塞，日常维护时只需要从入口端通入压缩空气或者清洗液，就能直接冲掉流道内的残留杂质，不需要复杂的拆解清理流程。

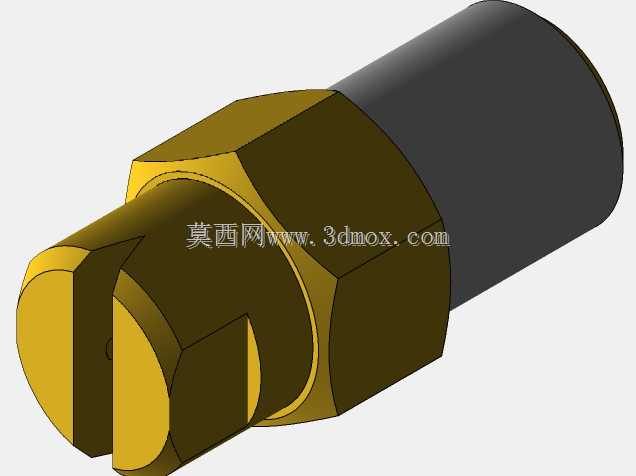

　　从建模细节来看，零件的所有棱角都做了微小的倒角处理，螺纹段的起始端有引导倒角，安装时能快速对准内螺纹孔，不会出现螺纹错牙的情况；六角凸台的棱边做了0.2mm的倒钝，避免安装时锋利的棱边划伤操作人员的手部，也不会在扳手拧动时因为应力集中出现棱边崩裂的问题。前端的一字槽槽边同样做了微小倒圆，螺丝刀插入拧动时不会因为槽口太锋利崩裂，也能减少螺丝刀头的磨损。黄铜材质的表面不需要额外做镀层处理，本身的金黄色外观也方便在设备巡检时快速识别喷嘴的安装位置，检查是否有松动、渗漏的情况。

　　在实际选型替换时，这类喷嘴的核心匹配参数是外螺纹的规格、喷口的通径以及前端一字槽的导流角度，不同的参数组合可以适配不同的流量与喷射范围需求，建模时把这些关键尺寸做了参数化预留，调整对应尺寸就能快速生成不同规格的同系列喷嘴模型，不需要重新绘制整体结构，能大幅提高非标设备设计时的选型建模效率。在装配验证时，把模型导入设备的整体装配体中，可以直接检查喷嘴和周边结构的间隙，确认扳手拧动时的活动空间是否足够，避免实际加工装配后出现安装干涉、无法拧紧的问题，这也是三维建模在机械设计里的核心作用，提前在虚拟环境里排查所有安装与使用的潜在问题，减少现场整改的成本。
