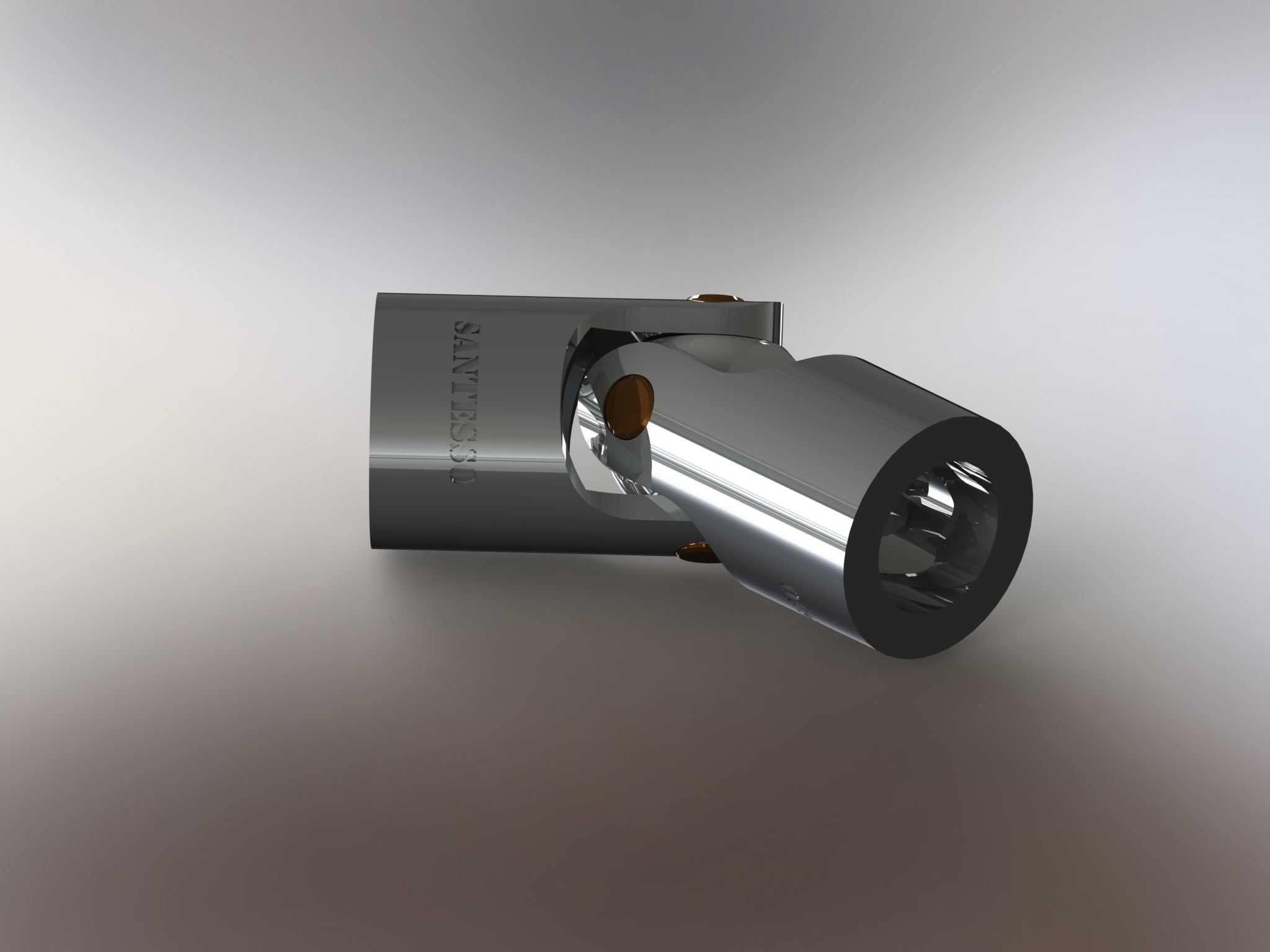

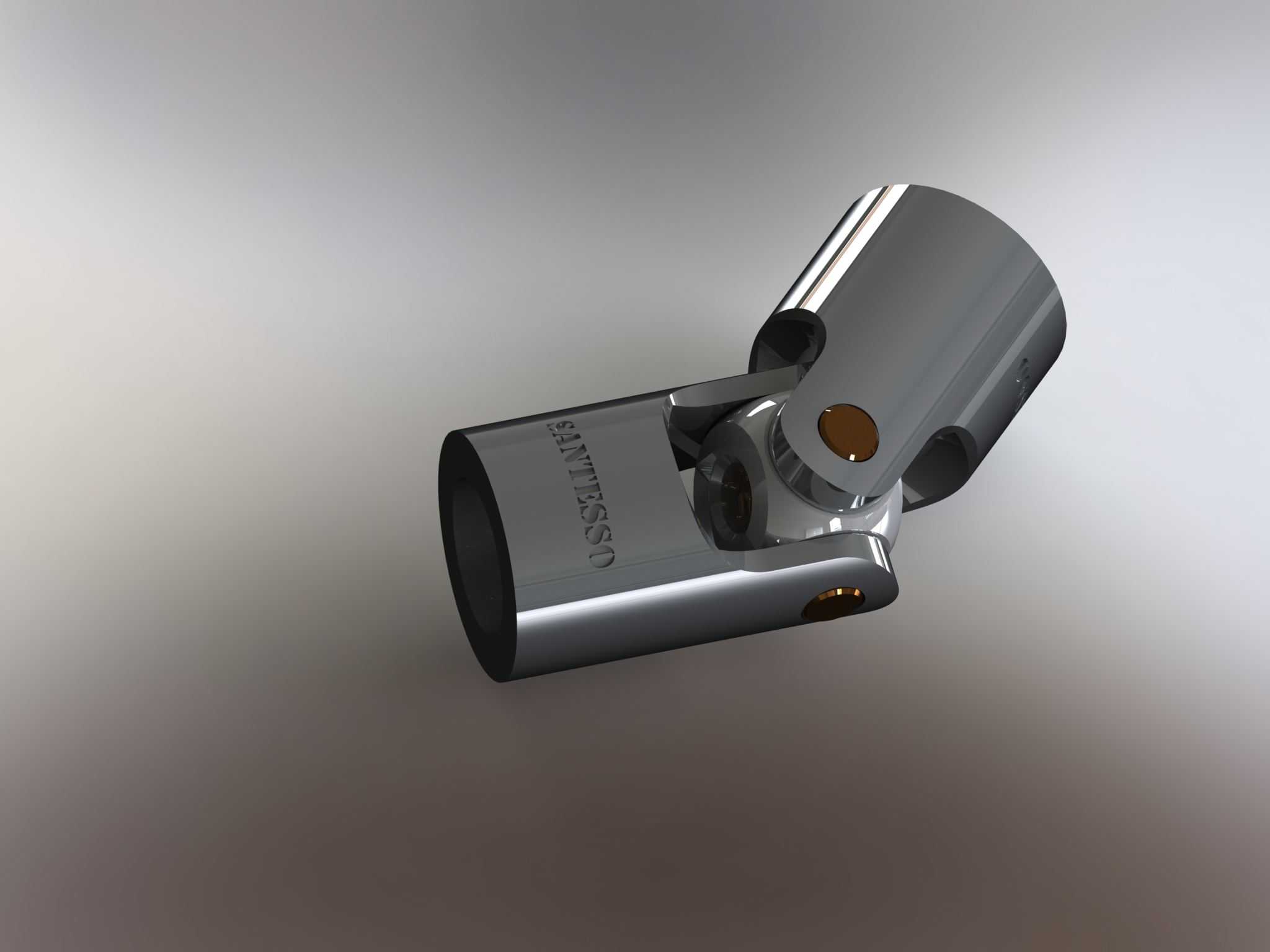

45度扭矩传动十字万向接头结构

　　在中小扭矩的变角度动力传递场景里，这类45度偏置的十字铰接传动接头是非常常见的连接件，很多轻工输送线、小型工装夹具的手动调节机构、非标自动化设备的角度调整动力输出端，都会用到这类结构来补偿两轴之间的角度偏差，避免刚性连接因为安装同轴度误差或者工作中轴系摆角造成的卡滞、轴件扭断问题。和常见的固定式刚性联轴器不同，这类十字铰接结构的核心是通过中间十字轴的两个互相垂直的铰接副，分别连接两端的轴套，实现两个轴段之间在一定角度范围内的扭矩传递，本次呈现的结构偏置角做到了45度，能够覆盖多数需要大角度变向传递扭矩的安装场景，不需要额外增加中间过渡轴段，能有效压缩传动链路的整体安装空间。从结构设计逻辑来看，两端的轴套采用了中空的圆柱结构，内孔可以根据配套轴的形式加工成键槽孔、D型孔或者顶丝固定孔，用来和输入、输出轴做周向固定，保证扭矩传递过程中不会出现打滑松脱；轴套和十字轴配合的位置做了镶嵌式的铰接孔，孔内可以根据使用工况加装铜套或者滚针轴承，降低铰接转动过程中的摩擦阻力，减少长期往复摆动造成的磨损，延长部件的使用寿命。十字轴的四个轴颈做了等直径设计，保证两个方向的铰接转动自由度灵活度一致，轴颈根部做了圆弧过渡处理，避免应力集中造成的轴颈断裂，毕竟在传递扭矩的过程中，十字轴的轴颈根部是应力集中最明显的位置，尤其是在大角度传动、带冲击载荷的工况下，这个位置的强度直接决定了整个部件的额定承载能力。安装边界方面，这类接头的整体外径尺寸和额定传递扭矩是直接对应的，

　　小尺寸规格的接头外径通常在20mm到30mm区间，适合传递几牛米到十几牛米的扭矩，多用于小型仪器、手动调节机构；大尺寸规格的外径可以做到50mm以上，能够传递上百牛米的扭矩，适配工业设备的动力传动链路。安装时需要注意两端轴的插入深度，要保证轴套端面和配套轴的轴肩之间预留少量间隙，避免传动过程中轴系热胀冷缩造成的轴向顶死，同时铰接部位要预留足够的摆动空间，不能让周边的结构件干涉接头的角度摆动，否则会造成传动卡滞，额外增加驱动端的负载。实际应用中，这类结构经常被用在扭矩扳手的角度转接、机床操作手柄的万向连接、小型农业机械的操纵杆传动、自动化设备的门体启闭传动等位置，相比波纹管联轴器、膜片联轴器这类柔性联轴器，它的角度补偿能力更强，

　　能够承受的瞬时冲击载荷更大，而且结构简单，维护方便，只需要定期在铰接位置加注润滑脂就能保证长期稳定运行。设计这类结构的时候，首先要根据需要传递的额定扭矩计算十字轴的轴颈直径和轴套的壁厚，保证在1.5倍额定扭矩的过载工况下不会出现塑性变形；其次要控制两个铰接副的配合间隙，间隙过大会造成传动回程误差，影响传动精度，间隙过小则会导致转动卡滞，尤其是在有粉尘的工业场景下，间隙过小很容易因为粉尘进入铰接缝隙造成转动不灵活；另外两端轴套的同轴度在零角度状态下要控制在合理公差范围内，避免零位传动时出现额外的径向跳动。很多新手工程师在选用这类万向接头的时候，容易忽略它的传动效率随夹角变化的特性，当传动夹角越大，传动过程中的滑动摩擦分量就越大，

　　传动效率会随之降低，同时带来的振动和噪声也会增加，所以在布局传动链路的时候，在满足安装空间要求的前提下，尽量不要用到它的最大偏角，预留一定的角度余量，能够有效提升整个传动系统的稳定性和使用寿命。如果是高速传动场景使用这类结构，还需要对整个接头做动平衡校正，避免大角度高速转动时产生的离心力造成轴系振动，不过多数工业场景下这类接头都是用于低速、手动或者小功率动力传动，动平衡的要求相对较低。从加工工艺角度来说，两端的轴套通常采用45号钢调质处理后加工，表面做发黑或者镀锌防锈处理，十字轴可以采用轴承钢淬火处理，提升表面硬度和耐磨性，铰接孔的位置精度要严格控制，保证两个方向的转动轴线互相垂直且交于一点，否则会造成传动过程中的卡滞和不均匀磨损。
