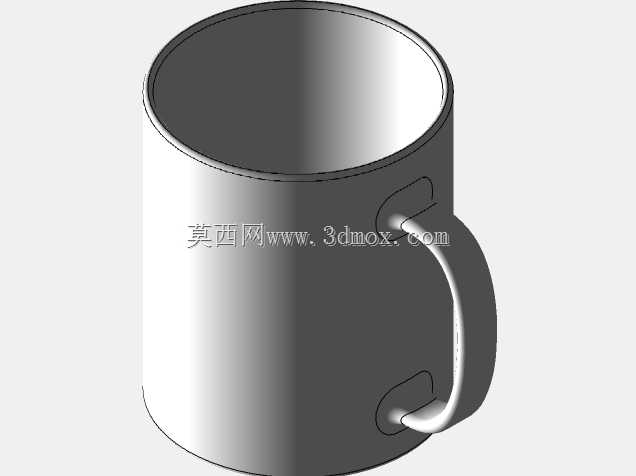

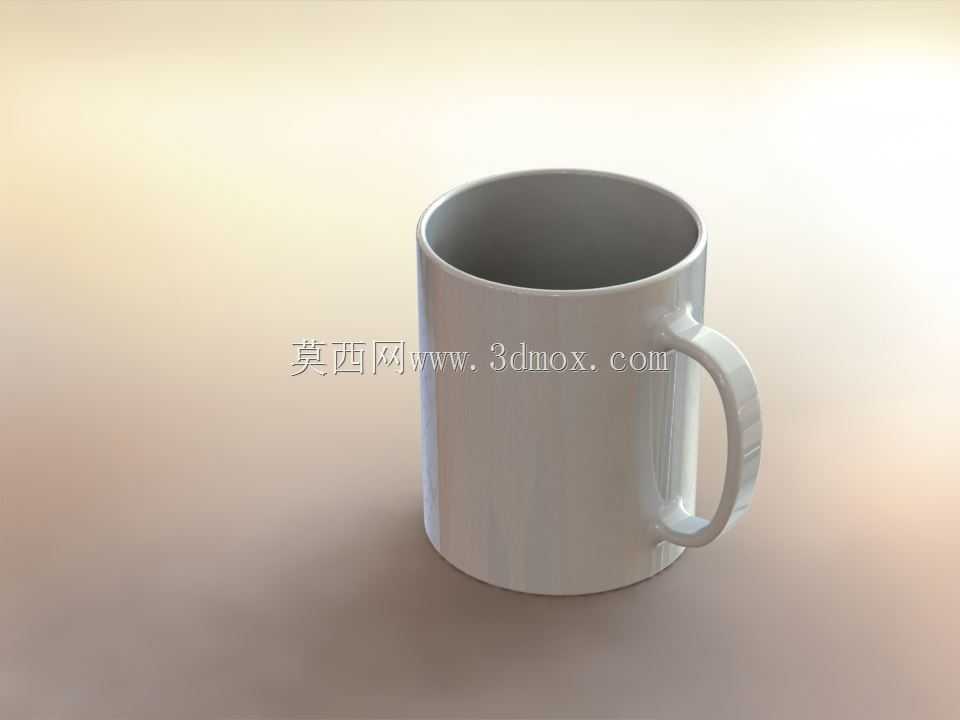

简约带柄直身马克杯结构设计

　　日常场景里随处可见的带柄直身杯，看似结构简单，实际建模过程中需要兼顾使用手感、成型工艺、放置稳定性等多维度工程需求，并非简单的回转体拉伸就能完成合格的设计。首先从使用场景出发，这类杯子主要适配日常办公、居家饮水需求，可盛装常温或高温饮品，因此结构设计上首先要考虑握持的受力合理性，杯柄的内圈尺寸需要预留足够的手指穿入空间，常规成年人四指并拢的宽度在70-80mm区间，杯柄与杯身的连接间隙控制在25-30mm即可满足单手握持需求，不会出现卡手或者握持打滑的问题。杯身采用直筒回转结构，相比收腰或者扩口的异型杯型，直身结构在陶瓷或者塑料注塑成型时，脱模斜度更容易控制，仅需要在杯身外壁设置0.5-1度的脱模斜度，就能保证成型后顺利出模，

　　不会出现粘膜拉伤的问题。杯口位置做1.5-2mm的卷边处理，一方面可以提升饮用时的唇部接触触感，避免锐边割嘴的问题，另一方面卷边结构可以提升杯口的结构强度，减少日常使用中磕碰导致的杯口崩缺风险。杯底位置设计3-5mm的内凹圈足，一方面可以让杯子放置在桌面时减少与桌面的接触面积，避免杯底平面度误差导致的放置晃动问题，另一方面圈足结构可以在杯子叠放时起到定位作用，方便仓储运输过程中的堆叠收纳，减少占用的储运空间。杯柄与杯身的连接位置是结构设计的重点，两处连接端分别设置在杯身总高度的1/3和2/3位置，这个区间刚好是握持时的主要受力区域，连接位置做R3-R5的圆角过渡，避免应力集中导致的杯柄断裂问题，尤其是陶瓷材质的杯型，

　　应力集中位置在受热或者受冲击时非常容易出现开裂，圆角过渡可以有效分散应力，提升结构耐用性。建模过程中，杯身主体采用回转命令生成基础实体，之后抽壳处理，杯壁厚度根据材质不同做差异化设置，陶瓷材质杯壁厚度控制在3-4mm，塑料材质控制在2-2.5mm，抽壳时注意杯底厚度要比侧壁厚1mm左右，提升放置时的抗冲击能力。杯柄部分采用扫掠命令生成，先绘制杯柄的中心轨迹线，轨迹线的曲率要顺滑，避免出现锐角拐点，之后绘制截面轮廓，截面采用椭圆造型，相比圆形截面更贴合手指握持的弧度，提升握持舒适度。完成基础实体建模后，所有锐边都要做倒圆角处理，除了之前提到的连接位置圆角，杯柄的外边缘做R2圆角，杯底圈足的外边缘做R1圆角，避免锐边划伤使用者。

　　从安装边界来看，这类杯子的外径常规控制在80-85mm，总高度控制在90-100mm，满杯容量在300-350ml，刚好适配常规杯垫、车载杯架的尺寸边界，不会出现放置不稳或者无法放入常规杯位的问题。日常使用中，杯子需要反复清洗，因此结构上要避免出现难以清洁的死角，杯柄与杯身的连接位置圆角要足够大，不能出现窄缝，防止清洗时残留污渍滋生细菌。如果是用于热饮盛装的款式，还可以在建模时预留杯壁中空夹层的结构空间，夹层厚度控制在2mm左右，起到隔热防烫的作用，避免握持时杯身温度过高烫伤手部。很多新手建模时容易忽略杯身内壁的脱模斜度，实际上内壁也需要设置0.3-0.8度的脱模斜度，否则注塑或者注浆成型时，内壁容易出现粘膜问题，导致成品率下降。另外杯底的内凹深度不能过大，控制在2mm以内即可，过深的内凹会导致杯底清洗困难，同时在放置到有水的桌面时，内凹空间会形成负压，导致杯子被吸附在桌面上，拿起时容易洒出杯内液体。杯柄的承重能力也需要做结构校核，按照满杯总重量500g计算，杯柄与杯身的连接位置的剪切应力要小于对应材质的许用应力，陶瓷材质的许用剪切应力较低，因此可以适当加大连接位置的接触面积，提升连接强度。整体设计没有多余的装饰结构，以实用功能为核心，所有结构特征都服务于使用需求和成型工艺需求，没有冗余的设计元素，既可以作为独立的日用器具使用，也可以作为场景搭建的基础元素，用于办公场景、家居场景的三维可视化项目中，还原真实的日常环境细节。
