用于圆螺纹切削的旋风铣头装置

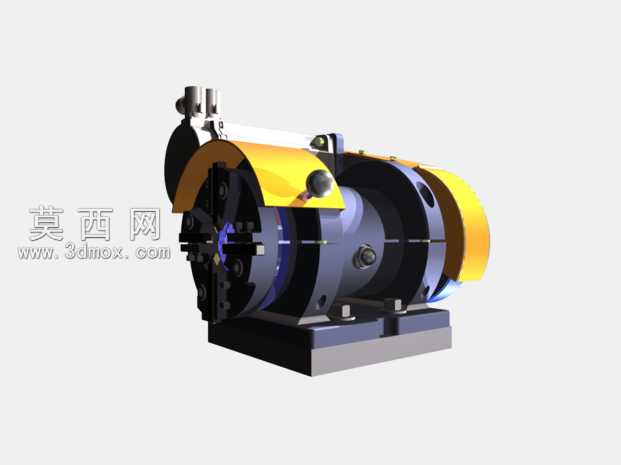

本作品为用于圆形螺纹切削加工的旋风铣头三维模型，整体采用Autodesk Inventor完成全参数化建模，建模过程严格遵循机械加工工装的实际设计逻辑，对每一处结构的装配关系、运动配合都做了精准还原。模型首先搭建了核心的回转主轴基体结构，作为整个铣头的承载核心，主轴部分做了分层的轴段设计，分别对应轴承安装位、刀盘装夹位、传动连接位，每一处轴肩、退刀槽、密封槽的细节都按照机械加工工艺要求做了还原，保证结构符合实际加工的可行性。刀盘部分是该装置的核心工作部件，建模时对刀盘上的多组刀具装夹槽、压紧螺钉孔、调节顶丝结构都做了精细刻画，每一个装夹位都预留了刀具调整的行程空间，可适配不同规格的螺纹切削刀具，刀盘外侧设计了可拆卸的黄色防护端盖，既起到加工过程中的安全防护作用，也能阻挡切削飞溅，端盖通过快拆式的锁紧旋钮与基体连接，无需专用工具即可快速打开更换刀具。模型的驱动侧设计了传动连接结构与调节机构，包含进给调节手轮、锁紧手柄、刻度标识位，可在加工过程中精准调整切削进给量与吃刀深度，手轮表面做了防滑纹理的细节处理，符合实际操作的人机工程要求。底部的安装基座采用整体式铸铁结构的建模设计，基座上设置了多组T型安装槽与压紧螺栓位，可将整个铣头稳固装夹在机床床身之上，基座与主体之间设置了角度调节转盘结构，可根据加工螺纹的螺旋升角调整铣头的倾斜角度，适配不同导程的圆螺纹加工需求。渲染阶段采用了写实的工业材质表现，主体回转部分做了发黑处理的金属材质，呈现出深灰哑光的金属质感，防护端盖采用了机床警示黄的烤漆材质，安装基座做了铸铁的粗糙磨砂质感，锁紧手柄、手轮等操作件做了镀铬亮面与黑色防滑胶层的材质区分，各部件之间的装配缝隙、螺栓紧固细节都做了精细化渲染，整体效果贴近真实工业设备的视觉表现。模型完整还原了旋风铣头的内部传动腔体、轴承安装位、冷却通道预留结构，所有配合部件都添加了正确的装配约束，可直接用于运动仿真演示，直观展现旋风铣削过程中刀盘高速回转、工件低速进给的螺纹加工运动逻辑，能够为机械加工工装设计、螺纹加工工艺教学提供直观的三维参考。
