带人工操作工位的带材分切工装设备

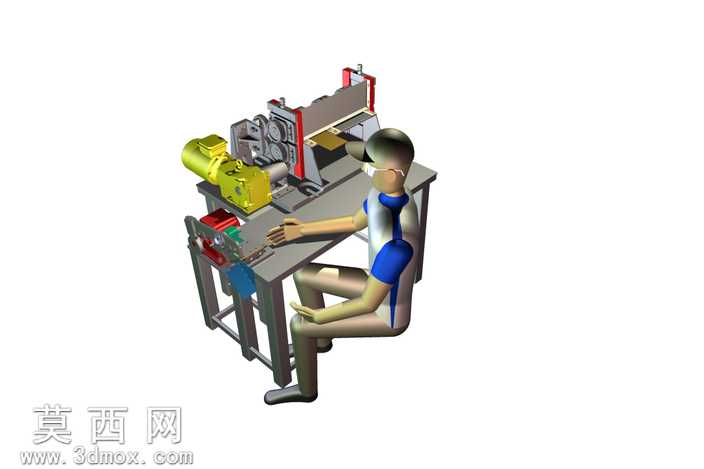

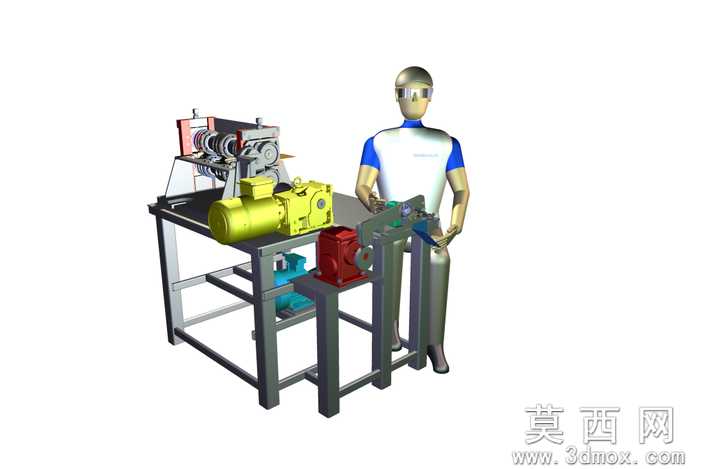

本三维模型为面向带材定尺分切加工场景设计的人工操作式分切工装，整体采用台式机架布局，建模过程严格遵循机械加工工装的设计规范，在三维软件中完成全参数化结构搭建，对各功能模块的装配关系、运动干涉情况进行了完整校验。模型完整还原了工装的核心功能结构：机架采用方管焊接式框架结构，台面为平整加工的操作平台，适配人工坐姿操作的人机工程尺寸，配套的人体操作位模型直观呈现了作业时的操作姿态与工位空间布局。动力端集成减速驱动组件，为带材送进提供稳定动力输出，送料路径设置多组导向限位结构，保证带材输送过程中不发生偏移、褶皱；裁切工位配置可调式裁切刀具组件，可根据加工需求调整分切宽度，先将宽幅带材分切为指定宽度的条料，后续通过定长裁切机构将条料截断为尺寸统一的矩形坯料，满足批量坯料加工的尺寸一致性要求。渲染阶段针对不同部件赋予了贴合实际生产场景的材质属性：机架部分赋予哑光金属焊接材质，驱动电机赋予黄漆工业电机材质，操作台面赋予耐磨防滑的金属台面材质，传动部件赋予金属加工件的光亮金属质感，人体模型采用标准工装演示的配色方案，整体渲染效果清晰区分各功能模块，直观展现设备的结构组成与作业逻辑。设计过程中充分考虑人工操作的安全性与便捷性，操作位与运动部件之间预留足够的安全操作距离，控制组件布置在人手可轻松触及的台面区域，送料导向结构设置快调手柄，可快速适配不同宽度规格的带材加工需求，无需复杂拆装即可完成规格切换。模型完整呈现了从带材上料、导向输送、纵向分条到定长横切的全流程结构布局，各传动辊、裁切刀、驱动组件、机架结构的连接关系均按照实际工装的装配逻辑搭建，可直接用于工装方案展示、作业流程演示以及后续的加工生产参考，完整还原了小型台式分切工装的结构特点与功能逻辑，兼顾了加工效率与人工操作的实用性，适配小批量多规格的带材分切加工场景。
