滚动轴承运动结构三维设计

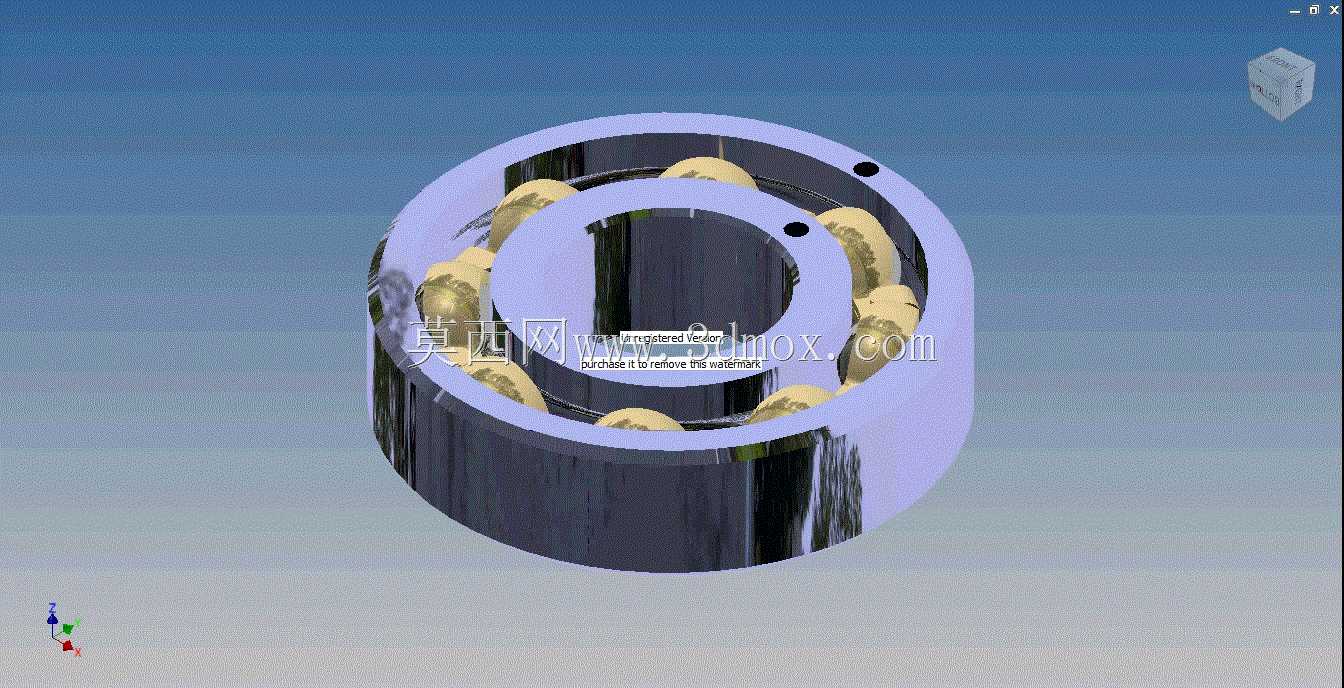

　　在各类回转传动场景中，滚动轴承是支撑旋转轴系、降低运动摩擦阻力的核心基础部件，小到精密仪器的微型转轴，大到重型工程机械的重载辊轴，都需要匹配对应载荷特性的轴承结构来保障设备长期稳定运行。这套滚动轴承的三维结构完整还原了实际运转状态下的各部件配合关系，建模过程中严格遵循常规深沟球轴承的装配逻辑，内圈与轴颈配合的轴面、外圈与轴承座孔配合的外圆柱面都保留了标准的配合公差参考基准，设计时优先考虑了常见中等载荷、中等转速工况的使用需求，滚动体采用均匀排布的钢制球体，保持架的兜孔结构完全贴合球体外形，既可以将滚动体均匀分隔避免相互摩擦碰撞，也能引导滚动体在滚道内顺畅循环运转。从安装边界来看，该轴承的轴向定位尺寸参考了常规轻系列轴承的安装规范，

　　内圈的轴向定位台阶高度、外圈的座孔挡边高度都控制在合理范围，既不会因为挡边过高造成装配干涉，也不会因为挡边过低导致轴向窜动超差，建模时特意保留了内外圈上的定位销孔特征，方便在需要周向固定的场景下加装定位销，避免轴承内外圈在配合面出现打滑蠕变。实际应用中，这类轴承广泛适配电机输出轴、输送机托辊、小型减速机输入输出轴、机床辅助传动轴等场景，设计时需要根据实际承受的径向载荷、轴向载荷大小调整滚动体的数量与直径，同时匹配对应的滚道曲率半径，滚道与滚动体的接触角会直接影响轴承的轴向承载能力，这套模型里的接触角设置适配纯径向载荷为主、附带少量轴向载荷的通用场景，如果要适配大轴向载荷的工况，可以在现有结构基础上调整滚道的倾斜角度，

　　更换对应的接触式密封结构来阻挡外界粉尘、切削液进入轴承内部。建模过程中对各部件的运动约束做了贴合实际的设置，内圈随轴转动时，滚动体既围绕轴承中心做公转运动，也会绕自身球心做自转运动，保持架的转速与滚动体公转转速匹配，完全还原真实运转时的运动关系，方便设计人员在做整机运动仿真时直接调用，不需要重新调整各部件的配合约束。外形尺寸方面，轴承的内径、外径、宽度三个核心尺寸参考了常用的公制轴承尺寸序列，安装时轴肩的圆角半径、座孔的倒角尺寸都做了对应避让设计，避免装配时圆角与轴承端面发生干涉，同时轴承的端面预留了润滑脂加注的通道空间，方便后期维护时补充润滑介质，延长轴承的实际使用寿命。在做设备选型匹配时，设计人员可以直接参考这个模型的结构比例，

　　根据实际轴径、安装空间的限制调整各部分尺寸，比如需要更大承载能力时，可以增加滚动体的直径或者增加滚动体的排布列数，将深沟球结构调整为圆柱滚子或者调心滚子结构，而基础的装配逻辑、运动关系都可以沿用这套模型的设计思路，不需要从零开始搭建各部件的配合关系，大幅缩短传动结构的设计周期。
