Creo参数化法兰盘草图绘制练习参考

　　在常规机械传动、管路连接场景中，带均匀安装孔的盘类零件是应用频次极高的基础构件，这类零件的草图绘制是参数化设计入门阶段必须掌握的核心内容，直接决定后续特征生成、参数关联修改的效率。从实际工程需求来看，这类盘类零件的核心功能是实现两个同轴部件的刚性连接，通过圆周均布的安装孔穿入螺栓完成锁紧，中心通孔用于穿过传动轴或者连通管路介质，因此草图阶段的尺寸约束、几何约束设置是否合理，会直接影响后续零件改型时的再生成功率。

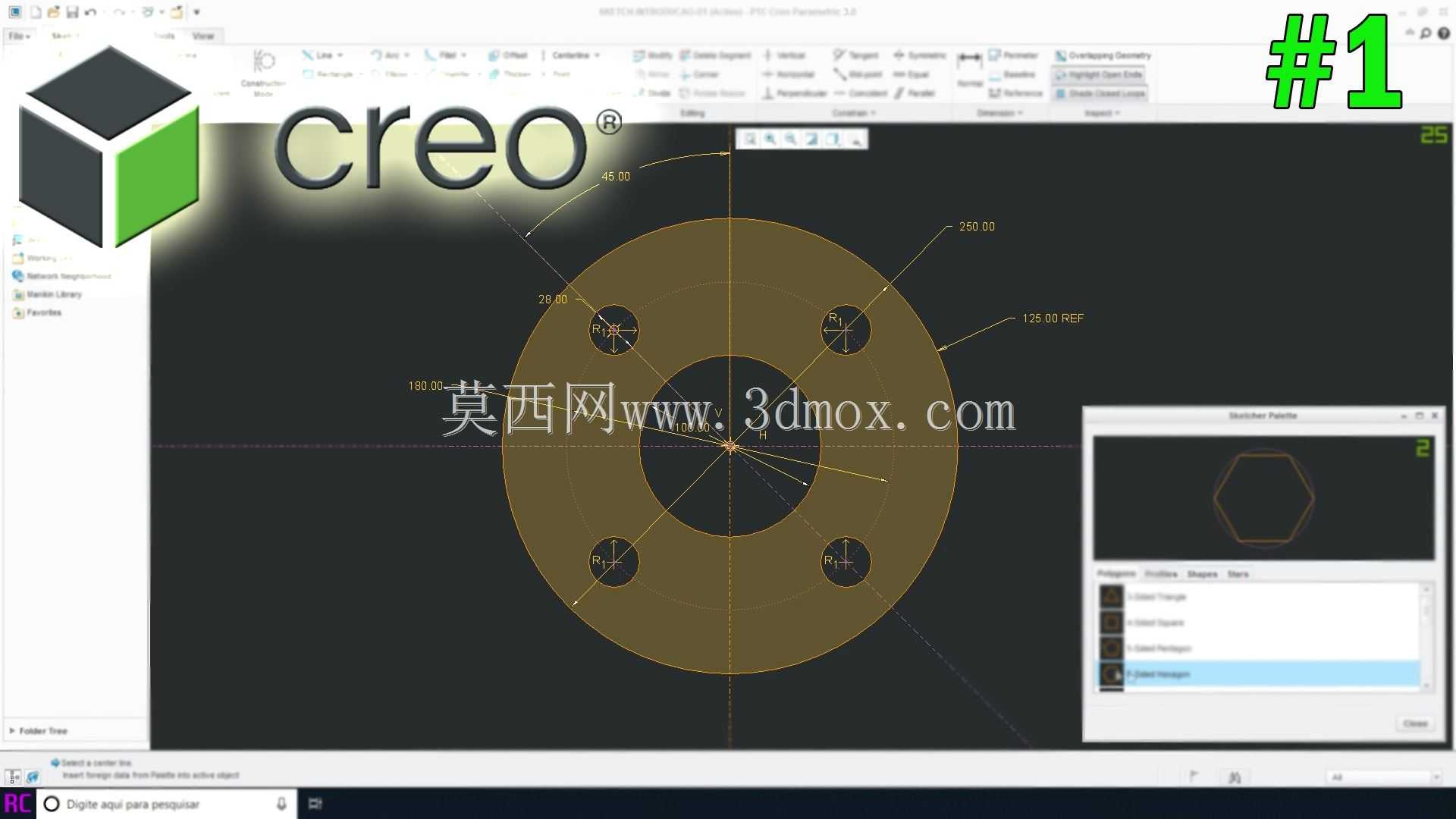

　　设计这类盘类零件草图时，首先要确定中心基准，也就是将坐标原点设置在圆盘的几何中心，所有尺寸都以这个原点为基准进行标注，避免后续装配时出现基准不重合的误差。中心通孔的直径是第一优先级的尺寸，需要根据穿过的轴径或者管路通径确定，要预留合适的配合公差余量，草图绘制时先画出中心的两个同心圆，分别对应内孔直径和圆盘外圆直径，给这两个圆添加同心约束，同时固定圆心在坐标原点，防止拖动时出现位置偏移。

　　接下来是圆周均布安装孔的设计，这类孔的数量通常根据连接所需的锁紧力确定，小尺寸的盘类零件一般采用4个均布孔，大尺寸或者承受较大载荷的盘类会采用6个甚至更多的均布孔。绘制第一个安装孔时，要确定孔的中心所在的分度圆直径，这个尺寸需要根据螺栓的规格、扳手操作空间来确定，要保证孔边缘到圆盘外圆、到中心内孔的距离都满足材料强度要求，避免安装时出现边缘开裂的问题。第一个孔绘制完成后，不需要逐个重复绘制，利用参数化软件的轴阵列功能，设置绕原点旋转的阵列数量和总角度360度，就能自动生成所有均布的孔，同时给所有阵列生成的孔添加相等约束，保证每个孔的直径完全一致。

　　从安装边界来看，这类盘类零件的外圆直径决定了安装时所需的径向空间，在设备布局时需要预留至少比外圆大5到10毫米的操作空间，方便螺栓的穿入和拧紧；零件的轴向厚度虽然是后续拉伸特征确定的，但草图阶段就要考虑孔的深度和厚度的匹配，避免出现螺纹孔深度不足或者通孔贯穿后影响其他部件的问题。在参数化设置上，可以把分度圆直径、安装孔直径、内孔直径、外圆直径都设置为可修改的参数，后续遇到同类型不同规格的盘类零件时，只需要修改对应的参数值，软件就能自动再生整个草图和后续特征，不需要重新绘制，大幅提升同系列零件的设计效率。

　　实际建模练习时，要注意约束的完整性，既不能出现欠约束导致草图可以随意拖动变形，也不能出现过约束导致尺寸冲突报错。绘制完成后可以尝试修改其中一个参数，比如把安装孔数量从4个改成6个，检查整个草图是否能正常再生，所有孔是否能保持均匀分布，这也是验证参数化草图是否合格的常用方法。这类草图练习不仅能掌握软件的基础操作，更能建立基准优先、参数关联的设计思维，为后续复杂零件的参数化设计打下基础，在实际工作中，很多端盖、法兰、连接盘类零件的设计都是从这类基础草图延伸而来，掌握这类草图的绘制逻辑，能快速适配不同工况下的盘类零件设计需求，减少重复绘图的工作量，同时降低尺寸标注错误的概率。
