集成转向功能的麦弗逊式车轮悬架结构

项目分类:汽车 发布时间:2022-03-03 ID:568177
  • 集成转向功能的麦弗逊式车轮悬架结构
  • 集成转向功能的麦弗逊式车轮悬架结构
  • 集成转向功能的麦弗逊式车轮悬架结构
  • 集成转向功能的麦弗逊式车轮悬架结构
  • 集成转向功能的麦弗逊式车轮悬架结构
  • 集成转向功能的麦弗逊式车轮悬架结构
  • 集成转向功能的麦弗逊式车轮悬架结构
  • 集成转向功能的麦弗逊式车轮悬架结构
  • 集成转向功能的麦弗逊式车轮悬架结构
  • 集成转向功能的麦弗逊式车轮悬架结构

  在乘用车辆底盘行走系统的开发环节,麦弗逊式悬架因结构紧凑、占用横向空间小的特性,长期被前置前驱车型的前桥位置广泛采用,这套集成转向功能的悬架结构,直接覆盖了车轮承载、行驶缓冲、转向导向三个核心功能,不需要额外叠加独立的转向节支架冗余结构,能在有限的机舱布局空间里,给动力总成、冷却系统、线束管路留出足够的布置余量。

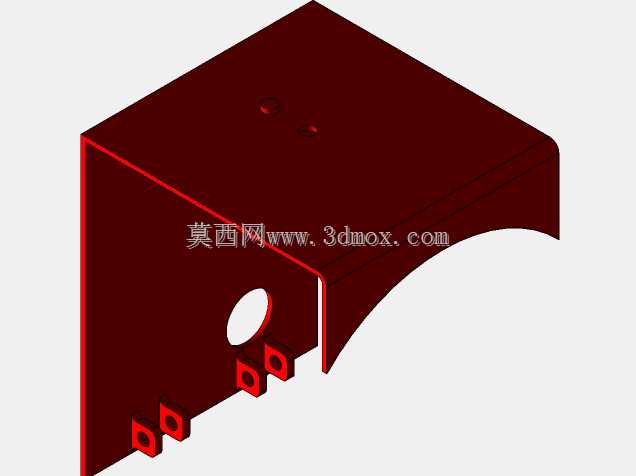

  从实际装车的应用场景来看,这类带转向集成的麦弗逊悬架,多用于紧凑型家用轿车、小型纯电代步车以及低速场地作业车辆的前桥位置,日常行驶过程中,整套结构需要同时传递垂直方向的路面冲击、转向时的横向力矩以及驱动/制动时的纵向作用力,对结构件的连接刚度有明确要求。设计过程中首先要明确安装边界:上部的安装支座直接固定在车身轮罩的加强钣金上,支座的安装面做了局部加厚的挡边结构,既可以阻挡行驶过程中车轮带起的泥水飞溅到机舱内部,也能为减震器上端的固定点提供足够的支撑刚度,避免长期颠簸出现安装点开裂的问题。

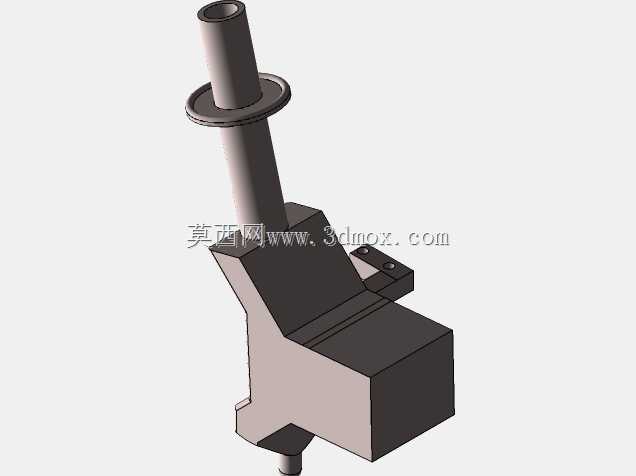

  转向功能的集成逻辑没有采用额外断开式的转向摇臂结构,而是直接将转向拉杆的连接点做在轮毂支座的侧方位置,转向动作输入时,轮毂支座可以绕着减震器的主销轴线做定角度转动,不需要额外设置独立的主销构件,这也是麦弗逊悬架结构精简的核心设计点。设计时需要反复校核转向过程中轮胎与上部挡泥支座、减震器筒体之间的运动间隙,要保证在最大转向角、最大减震压缩行程的极限工况下,轮胎不会和周边结构件发生运动干涉,同时还要预留出防滑链安装、轮胎动平衡配重块的空间,避免极限工况下出现部件磕碰。

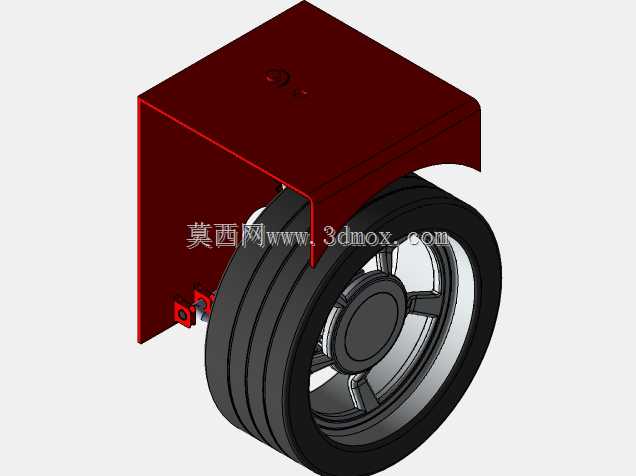

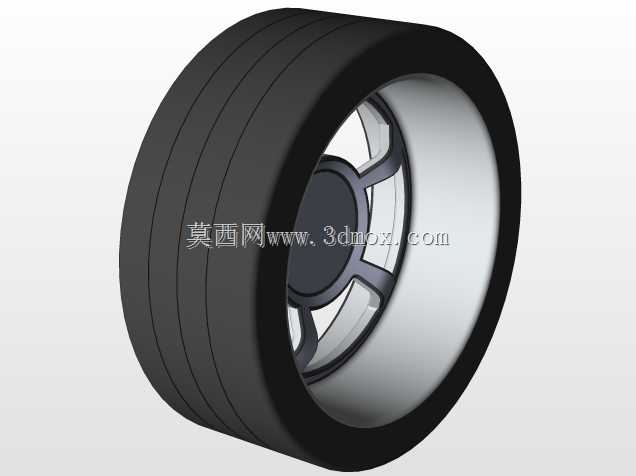

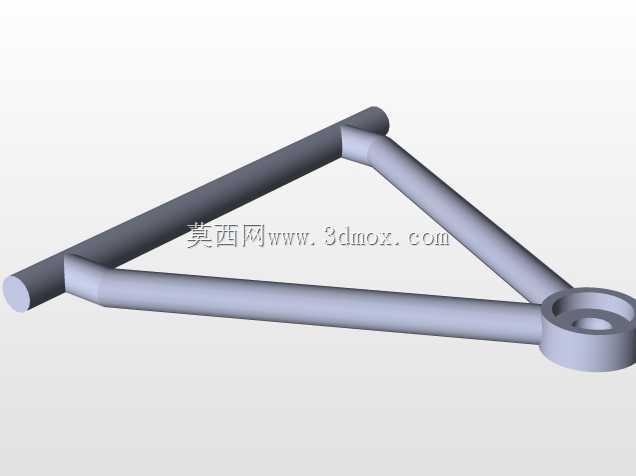

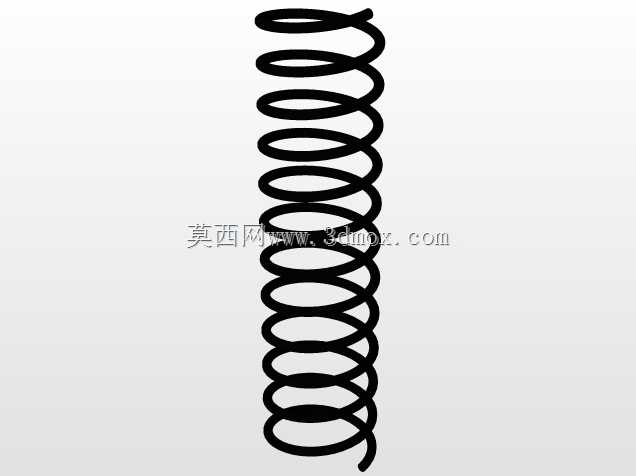

  车轮部分采用了多沟槽的橡胶轮胎模型,搭配五辐式的轮毂结构,轮毂和轮毂支座之间通过轴承单元连接,既可以保证车轮转动的顺畅度,也能承受各个方向的复合载荷。下部的摆臂连接点做了衬套安装位的预留,实际装车时可以通过橡胶衬套过滤路面传递的细碎振动,降低行驶过程中的路噪传递到座舱内部。结构设计时特意将减震器的轴线设置成略微倾斜的角度,匹配设计所需的主销后倾、外倾参数,不需要额外做复杂的角度调整结构,就能满足车辆行驶的直线稳定性和转向回正力要求。

  从安装尺寸的匹配逻辑来看,上部安装支座的轮廓尺寸刚好覆盖轮胎上部的跳动范围,不需要额外加装独立的轮拱内挡泥板,支座的侧边做了圆弧过渡处理,避免应力集中在边角位置,长期受交变载荷出现结构疲劳开裂。转向拉杆的连接点位置经过反复调整,保证转向过程中左右轮的转角关系符合阿克曼几何特性,减少转向过程中轮胎的侧滑磨损,提升轮胎的使用寿命。整套结构的所有连接点都做了同轴度的设计校核,保证装配过程中各个部件可以顺利对位,不需要在装配时做额外的修配调整,适配批量装车的生产节拍要求。

  在实际的结构验证环节,这类集成转向的悬架结构需要同时满足垂直跳动、转向转动、制动受力三个维度的运动仿真校核,要确保各个运动部件在全行程范围内都不会出现硬接触,同时各个铰接点的受力都在材料的许用应力范围内,避免出现结构失效。和传统的双叉臂悬架相比,这套结构的零部件数量更少,整体重量更轻,能有效降低车辆的簧下质量,提升减震器的响应速度,改善行驶过程中的滤震表现,同时更低的制造成本也能适配经济型车型的成本控制要求,在小尺寸车型的底盘平台上有极高的应用适配性。
