输送机用铰接式塑料脱水皮带结构

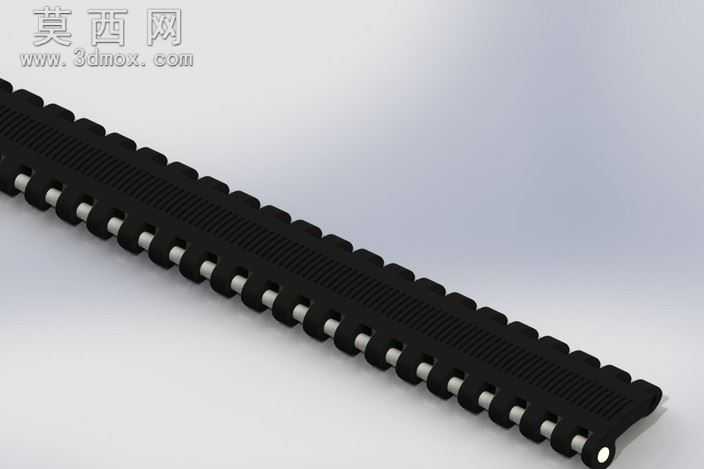

本作品为输送机配套的铰接式脱水皮带三维建模成果，建模阶段首先梳理脱水带的功能逻辑：该部件需在输送物料过程中同步完成沥水、脱水作业，因此建模时优先确定整体带状连续结构的基础参数，以等距排布的铰接单元为核心建模基准，通过线性阵列完成基础单元的批量排布，保证每段铰接结构的间距统一、转动间隙一致。建模过程中对皮带主体的防滑齿结构做了精细化处理，在皮带外表面等距设计凸起的横向防滑棱，避免输送湿滑物料时出现打滑偏移；铰接部位采用销轴式连接结构，每段皮带单元的端部设置同轴铰接孔，穿插圆柱销轴实现相邻单元的柔性连接，既保证皮带可适配输送机的转弯、张紧行程，也让整体结构具备足够的弯折自由度。材质渲染阶段，皮带主体采用哑光黑色工程塑料材质，调整材质参数还原工程塑料耐磨、略带磨砂的表面质感，铰接销轴采用浅灰色硬质耐磨塑料材质，通过材质色彩区分不同功能部件，同时添加柔和的环境光与定向光源，渲染出结构的明暗层次，清晰展现铰接缝隙、防滑棱、沥水间隙的细节结构。结构设计上，在相邻铰接单元之间预留均匀的沥水缝隙，物料携带的水分可通过缝隙快速下落，实现输送过程中的在线脱水功能；皮带侧边做圆弧过渡处理，避免运行过程中剐蹭输送机机架，整体结构兼顾输送承载能力与脱水滤水的功能需求，所有铰接部位的配合间隙经过参数化调整，既保证转动灵活无卡滞，也避免缝隙过大出现物料卡塞的问题。建模全程采用参数化设计思路，可通过调整单元长度、铰接间距、沥水缝隙宽度等参数，快速适配不同宽度、不同输送载荷的输送机使用需求，模型结构完整，各部件的装配关系清晰，可直接用于脱水输送机的结构配套设计、作业模拟演示场景。
