鞋跟加工用环形夹持输送机构设计

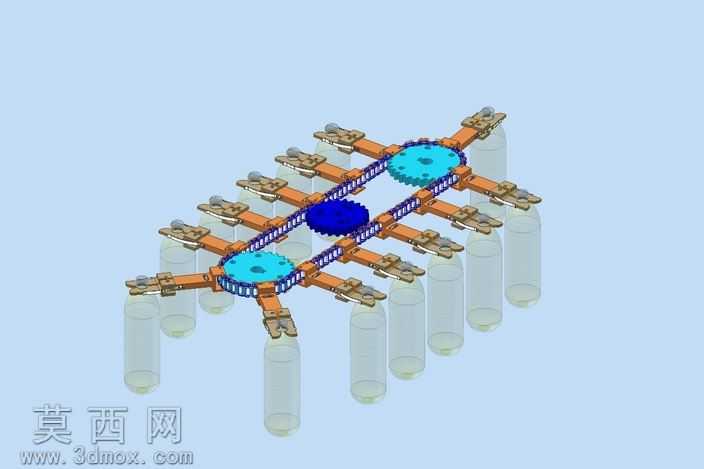

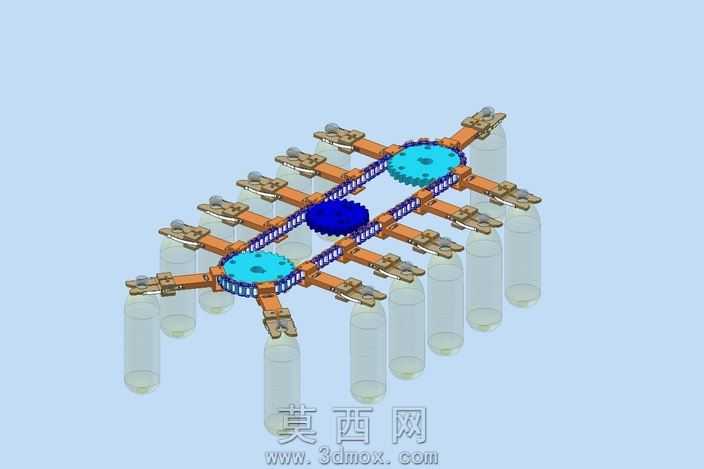

本模型为鞋跟加工工序配套的环形夹持式输送机构，采用三维参数化建模完成整体装配设计，建模过程中对各零部件进行了全约束装配校验，确保各运动部件无干涉、运动行程符合设计预期。模型渲染阶段针对不同零部件赋予了差异化材质：传动链轮采用调质钢材质表现金属哑光质感，夹持工装采用工程塑料与防滑橡胶组合材质模拟实际接触属性，输送链板采用铝合金材质体现轻量化设计特点，待输送的鞋跟坯件采用半透明树脂材质直观展示工位承载状态。结构设计上采用三链轮环形布局，通过主动链轮带动双排输送链条做闭环回转运动，沿链条周向等距布置十二组弹性夹持工装，每组工装配备独立的夹爪开合机构，可在上下料工位自动完成鞋跟坯件的夹紧与松脱动作，中间加工工位保持稳定夹持状态，保障后续打磨、涂胶等工序的定位精度。设计思路围绕鞋跟加工的连续化生产需求展开，摒弃传统直线输送的上下料回流弊端，采用环形闭环布局最大化利用车间空间，夹持工装的夹持力可通过内置弹簧进行调节，适配不同尺寸规格的鞋跟坯件输送，链轮传动比经过精准计算，匹配生产线的加工节拍，确保各工位衔接顺畅无卡顿。模型中各铰接部位、传动部位均还原了实际的装配间隙与配合关系，夹爪的开合角度、链条的张紧调节结构均做了详细建模，可直接用于后续的工程图导出与零部件加工参考，整体结构紧凑、运行平稳，能够满足鞋类加工生产线的连续输送作业需求，有效提升鞋跟加工工序的自动化流转效率，减少人工上下料的重复劳动。
