双列长距离工业皮带输送设备结构

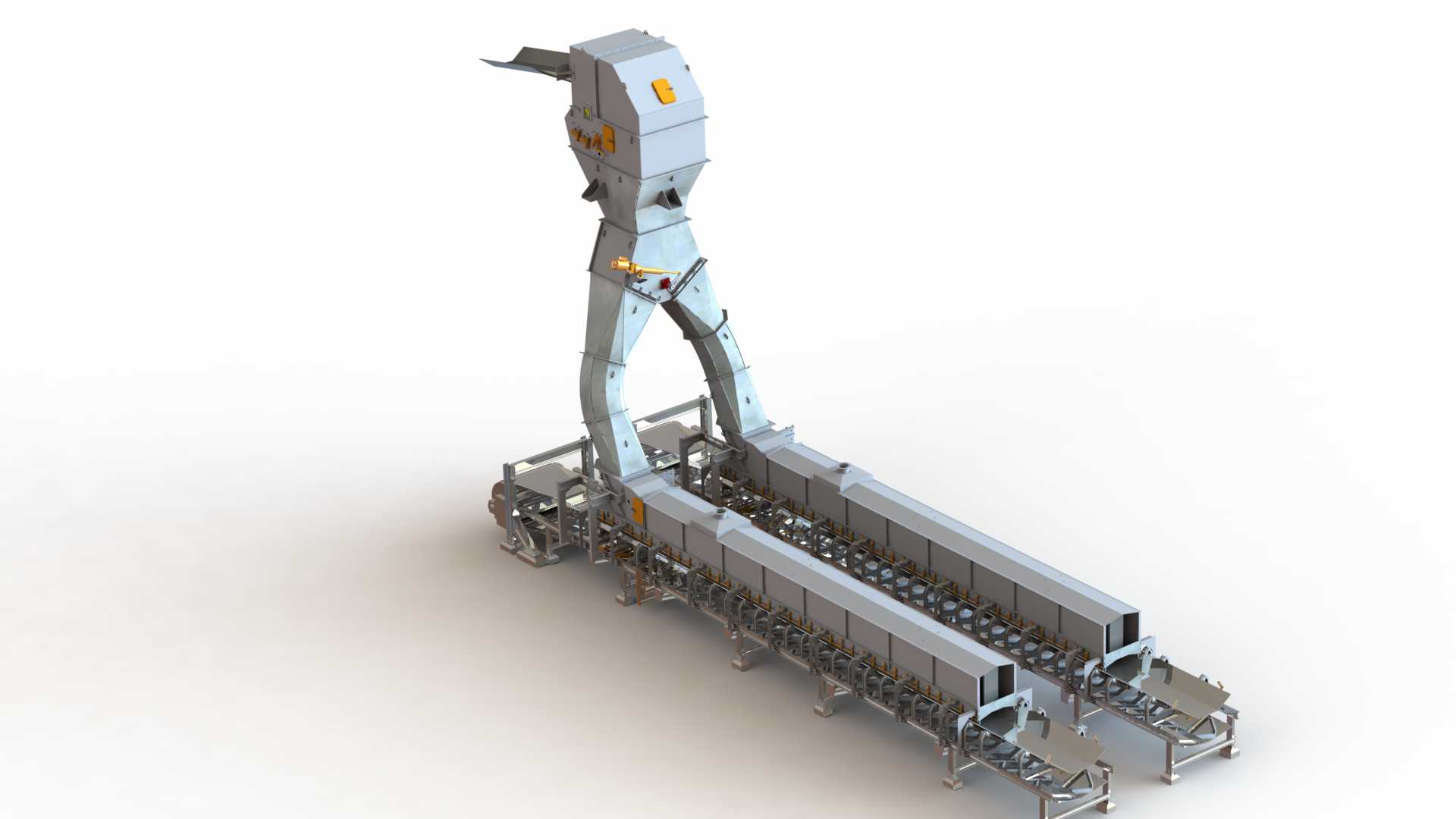

　　这套双列并行布置的长距离输送结构，主要面向散料连续转运的工业场景，常见于矿山粗碎后物料转运、建材行业熟料输送、粮食仓储进出仓转运、化工散料车间工序间流转这类需要持续稳定送料的工况，相比单条输送线，双列布局可以在不额外占用过多横向安装空间的前提下，实现两种不同物料的同步输送，或是单种物料的大流量冗余输送，当其中一列出现临时故障需要维护时，另一列可以维持低负荷生产运转，减少全线停机带来的产能损失。

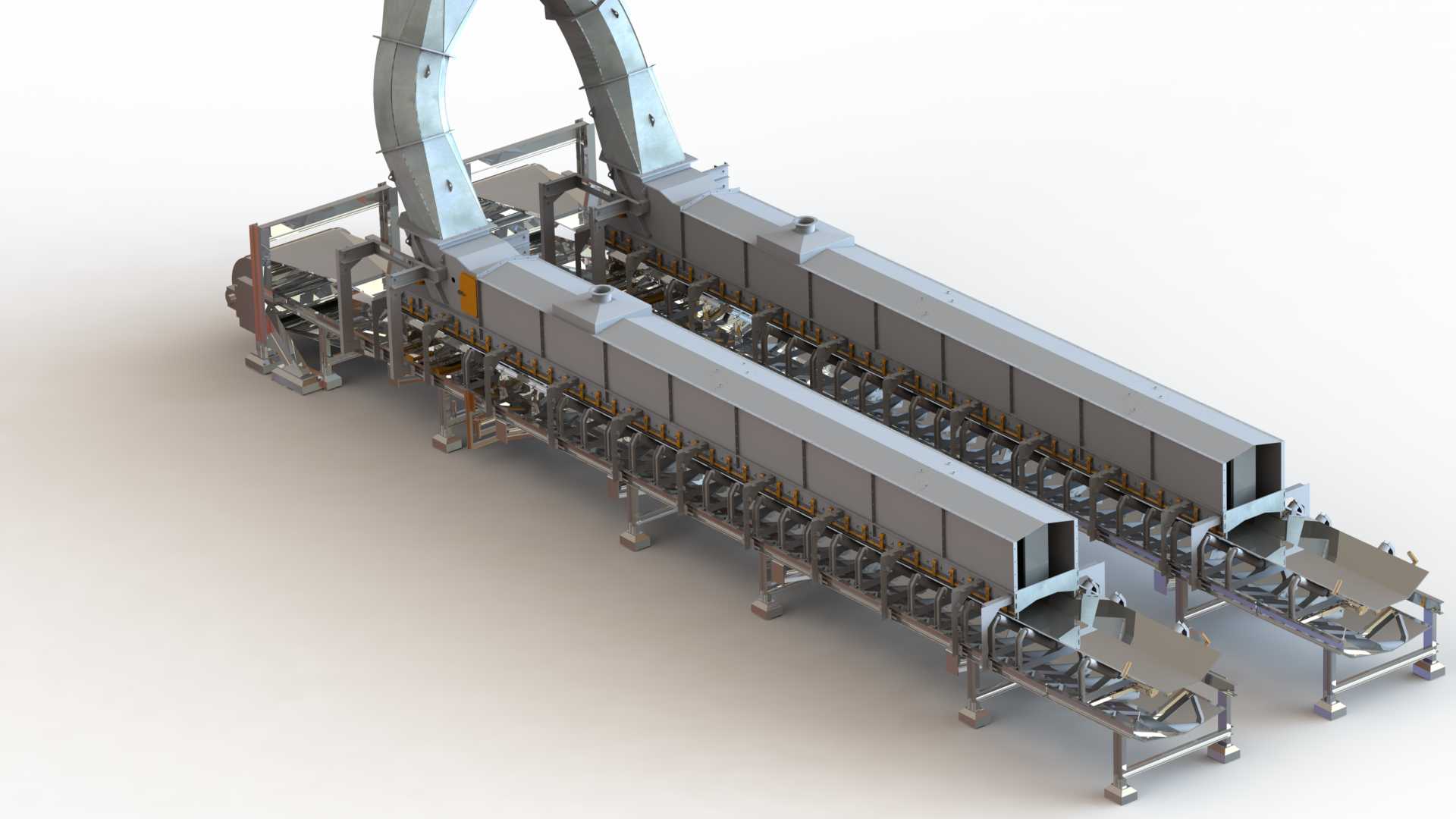

　　从结构设计逻辑来看，整机采用分段式模块化机架设计，每段机架长度控制在常规运输车辆的载货边界内，现场安装时不需要额外做大型构件的拼接焊接，只需要通过预装的连接法兰用紧固件锁紧即可，大幅缩短现场安装的周期。机架主体采用型钢焊接成型，支腿部分设计了可调高度的脚座结构，能够适应安装地面存在的高度差，保证整条输送线的纵向直线度偏差控制在允许范围内，避免皮带运行过程中出现跑偏蹭边的问题。双列输送线的中间段设置了共用的中间支撑架，相比两条独立输送线分开布置的方案，能减少约三分之一的支腿材料用量，同时缩小了整机的横向安装宽度，对车间内的通道预留更友好。

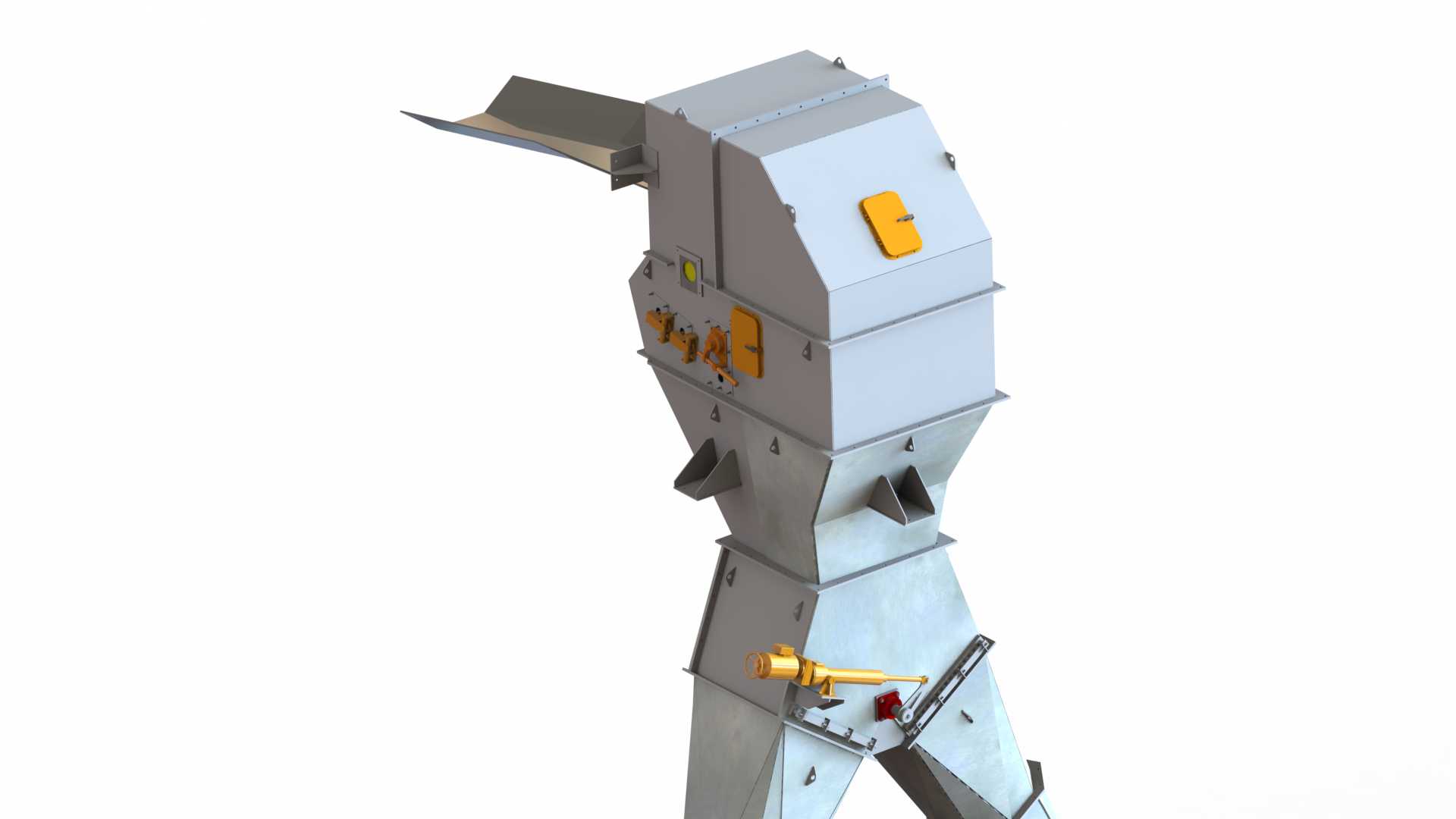

　　设备的功能实现上，上部的弧形护罩结构并非单纯的外观防护件，其内部预留了除尘接口的安装位，在输送粉尘类散料时，可以外接厂区的除尘风网，在护罩内部形成微负压，避免输送过程中粉尘外溢到车间环境中；护罩同时可以阻挡外部杂物掉落至输送皮带上，防止尖锐杂物划伤皮带或是卡入头尾辊筒造成设备损坏。输送线的尾部设置了导料斜槽结构，承接上游设备落下的物料，斜槽的倾斜角度根据常规散料的安息角设计，保证物料能够顺滑滑落到皮带中部，不会出现物料堆积在落料点的问题，斜槽内部可以根据输送物料的磨损特性，加装耐磨衬板，延长槽体的使用寿命。头部的转载机构设置了可调式导流挡板，能够根据下游接料设备的位置，调整物料的抛落轨迹，避免物料直接冲击下游设备的进料口造成局部磨损，同时减少落料过程中的粉尘扬起。

　　从安装边界尺寸来看，整机单节标准段的宽度控制在1.4米左右，双列并行的总宽度不超过3米，适配大部分工业厂房的柱距预留空间；设备的总长度可以根据现场的输送距离需求，通过增减中间标准段的数量来调整，不需要重新改动头尾段的驱动与张紧结构。驱动单元布置在输送线的头部一侧，采用减速电机直连驱动辊筒的结构，相比链传动的驱动方案，传动效率更高，日常维护只需要定期检查轴承润滑状态即可，不需要频繁调整链条张紧度。张紧结构采用螺旋式张紧布置在尾部，张紧行程预留了皮带长期使用后拉伸变形的补偿量，操作人员在设备侧面就可以完成张紧度的调整，不需要钻入设备底部操作，作业安全性更高。

　　皮带的承载段采用槽型托辊组支撑，托辊的槽角设置为30度，能够适配大部分散料的输送需求，保证物料在皮带运行过程中不会向两侧撒漏；回程段采用平行托辊支撑，减少皮带回程过程中的下垂量，降低运行阻力。整条输送线的侧边预留了传感器安装支架，可以根据使用需求加装跑偏开关、速度传感器、堵料检测装置，接入厂区的自动化控制系统后，能够实现设备运行状态的实时监测，出现跑偏、打滑、堵料等异常工况时可以自动停机报警，避免故障扩大。在双列输送线的弧形转向段位置，专门设计了压带轮结构，保证皮带在弧形段运行时不会脱离托辊组，实现平稳的转向输送，不需要在转向位置额外设置中转料斗，减少了物料转运过程中的落差，降低了物料破碎率和设备磨损。
