拖车配套辊筒输送承载架结构

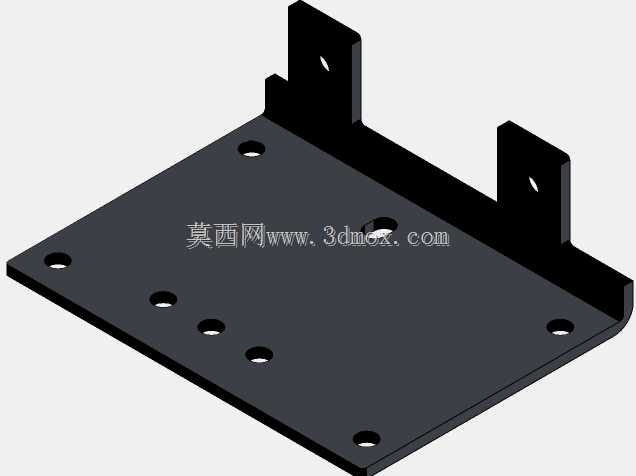

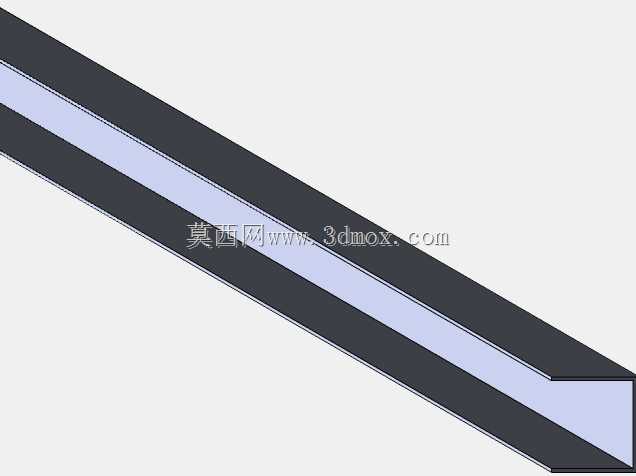

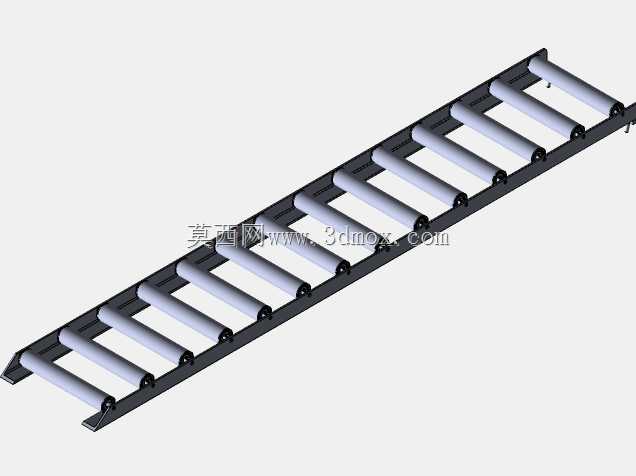

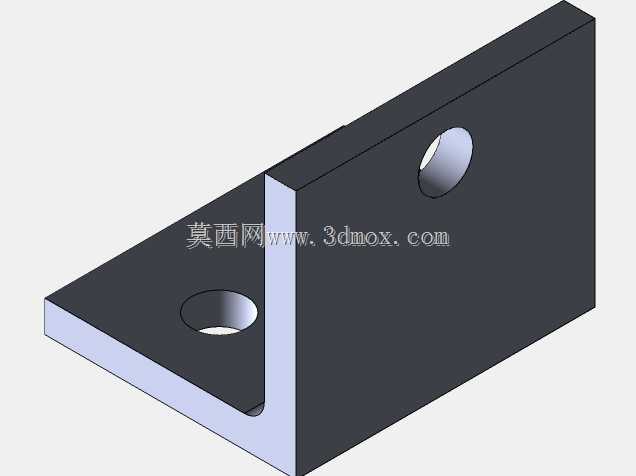

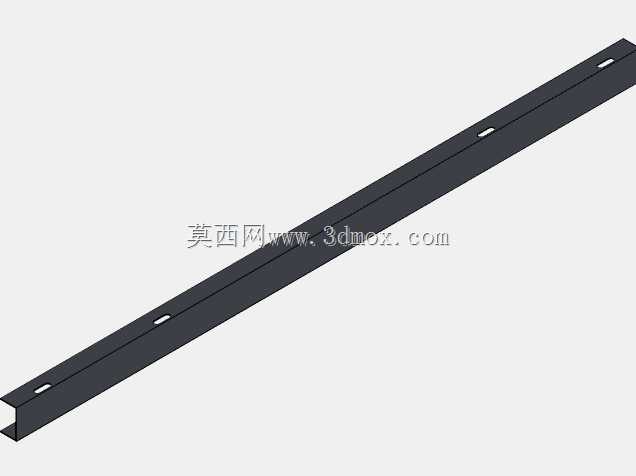

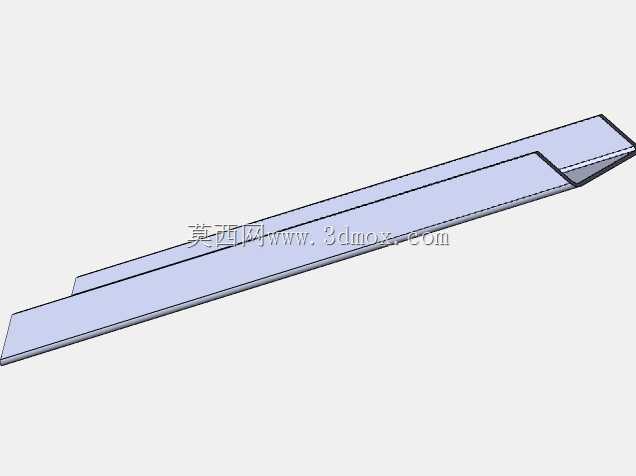

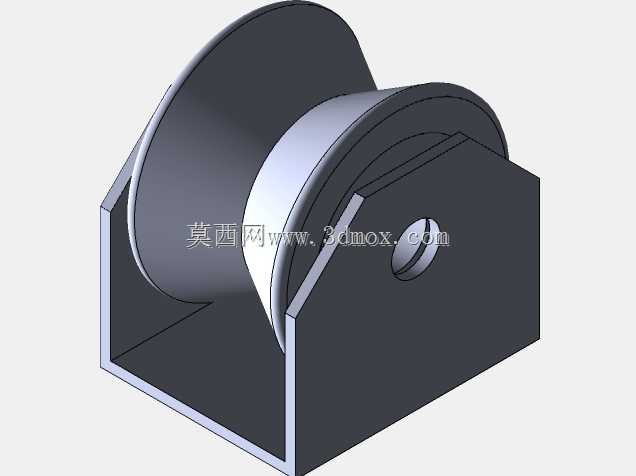

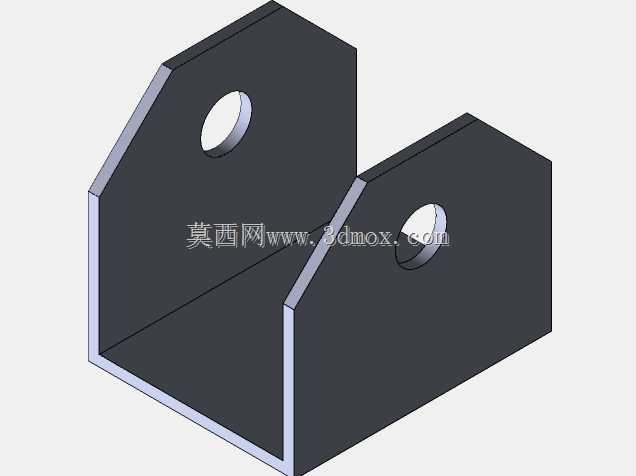

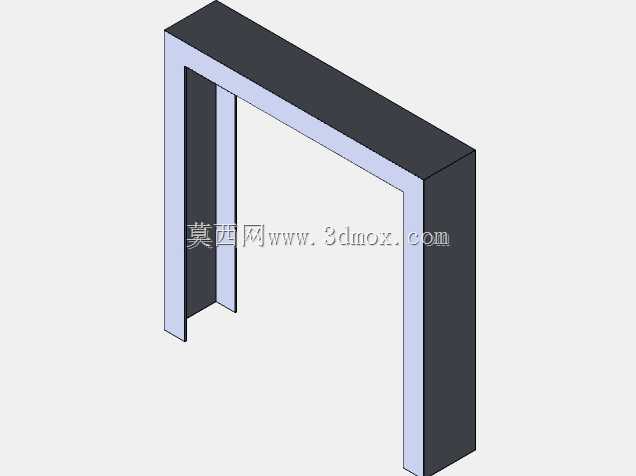

　　这套辊筒式承载结构主要适配短途转运拖车的装载需求，在厂区内部工序间物料周转、仓储装卸货接驳、零散托盘货物短驳场景中使用频率极高，区别于固定安装的地面输送线，该结构直接集成在拖车承载平台上，不需要额外搭建输送机架，能在拖车停靠到装卸位后直接对接月台或生产线边的固定辊道，省去人工搬抬货物上下车的步骤，大幅降低装卸环节的人力消耗。从结构设计逻辑来看，整体采用双侧平行槽钢作为主承载梁，所有辊筒两端通过带座轴承固定在两侧梁的安装孔位上，辊筒间距根据常规周转托盘的底部支撑跨度设置，保证托盘放置后至少有三根辊筒同时接触支撑，避免托盘在辊面上出现倾斜卡滞；主架体两端设计有带安装孔的连接支耳，可直接通过螺栓固定在拖车底盘的预设安装位上，

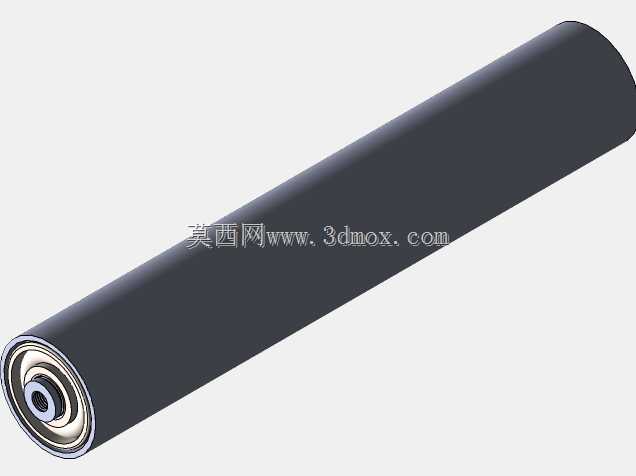

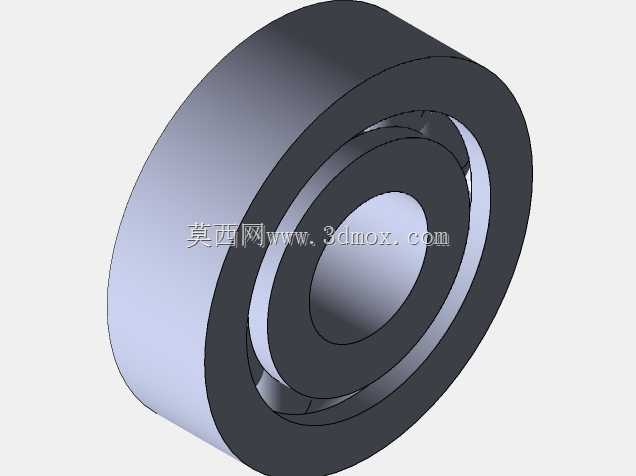

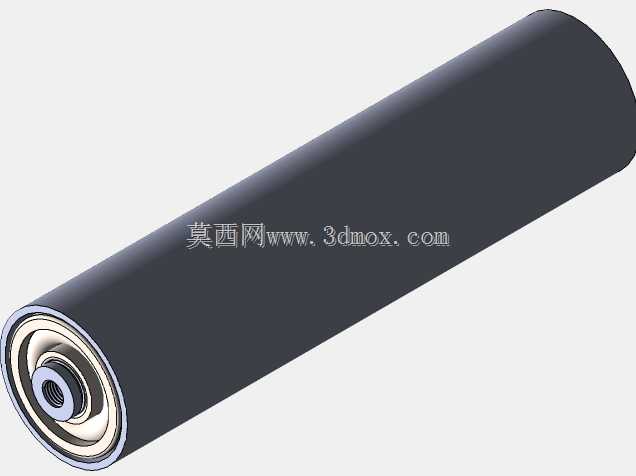

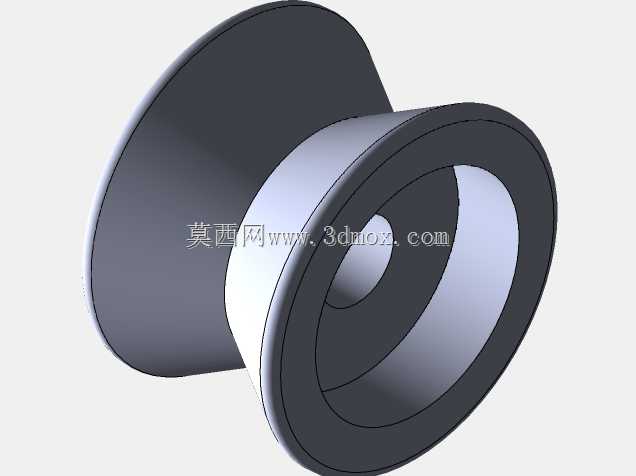

　　不需要对拖车底盘做额外焊接改造，适配多数常规栏板拖车的平台安装尺寸。辊筒本身采用厚壁无缝钢管加工，表面做镀锌防锈处理，适配车间内多粉尘、偶尔接触切削液或仓储潮气的使用环境，辊筒内部的转轴采用调质处理的圆钢，两端轴承选用免维护深沟球轴承，转动阻力小，满载状态下单人即可推动托盘在辊面上滑移，不需要额外配置动力驱动组件，靠人力就能完成装卸时的货物移位，结构简单后期维护成本极低。架体整体宽度匹配标准1200mm*1000mm工业托盘的宽度尺寸，长度方向根据拖车平台的可用长度排布辊筒，两侧梁的高度低于辊筒上表面5mm，避免货物滑移时和架体侧边产生剐蹭；架体安装后辊筒上表面和拖车平台的栏板下沿预留足够安全间隙，

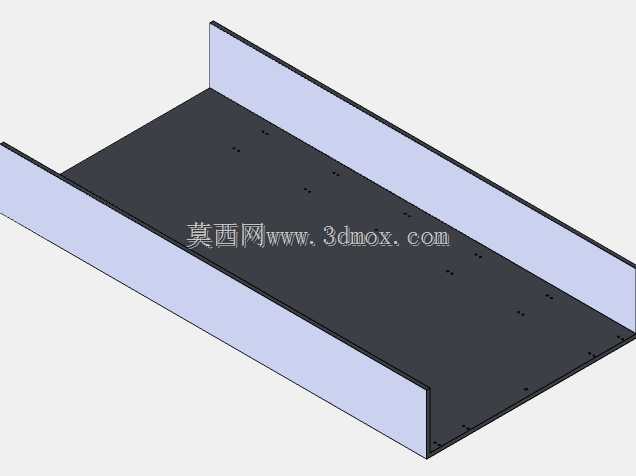

　　防止拖车行驶过程中货物晃动和栏板发生碰撞。设计时特意校核了架体的整体承载能力，单根辊筒的额定承载满足常规周转箱、轻型托盘货物的承重要求，双侧主架体的抗弯强度经过受力验算，在满载均布载荷的情况下不会出现中部下挠变形，保证辊筒始终保持水平转动状态，不会出现托盘滑移卡阻的问题。两端的连接支耳位置做了下沉处理，安装后架体上表面和拖车原有平台面齐平，不需要使用辊道时也可以直接在架体上放置其他不规则货物，不会因为架体凸起影响正常装载。辊筒的安装孔位在两侧梁上采用等间距冲孔加工，装配时不需要现场配钻，直接将辊筒组件穿入孔位锁紧端盖即可完成组装，生产装配效率高，后期如果出现单根辊筒磨损损坏，只需要拆下对应位置的端盖就能更换辊筒，不需要拆解整个架体，

　　维护操作十分便捷。在实际使用场景中，该结构尤其适合机械加工车间的工序间零件转运，比如加工完成的箱体类零件、装配零部件放在托盘上，通过拖车拉到装配工位后，直接将托盘从拖车辊道推到工位边的固定输送架上，不需要使用叉车配合装卸，对于通道狭窄、叉车无法通行的车间内部通道，这种带辊道的拖车转运方式灵活性极强，也能减少叉车在车间内通行带来的安全隐患。仓储场景中使用时，拖车停靠在月台边后可以直接和月台的伸缩辊道对接，整托货物直接从车厢辊道滑移到月台辊道上，装卸效率比人工搬运提升数倍，尤其适合单次转运批量大、单箱重量适中的电商仓储、零配件仓储周转场景。设计过程中也考虑了不同使用场景的适配性，两侧主架体的槽钢厚度可根据实际承载需求选择对应规格，辊筒长度也可以根据适配的托盘尺寸做调整，整体结构模块化程度高，不需要改动核心连接结构就能衍生出不同承载等级、不同宽度尺寸的系列化产品，适配不同规格的拖车安装需求。架体表面整体做喷塑处理，除了辊筒本身的镀锌防锈层外，主架体的喷塑层能抵御日常使用中的磕碰剐蹭，避免长期使用后出现锈蚀掉漆的问题，延长整体结构的使用寿命。
