AscTec鹈鹕四旋翼无人机结构三维模型

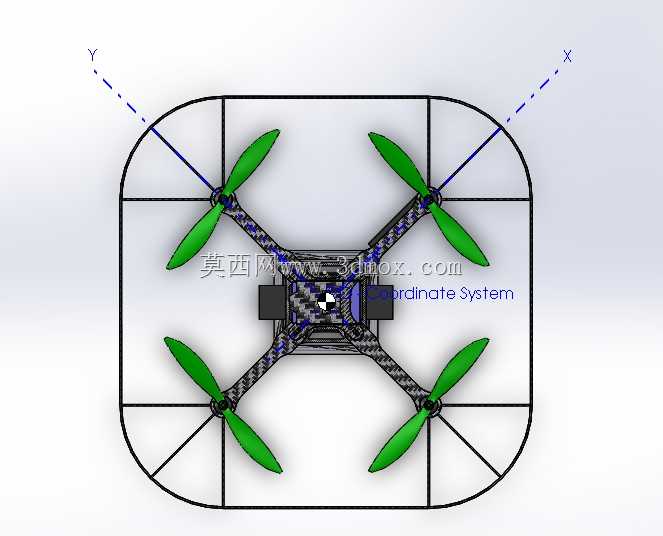

　　在低空测绘、应急侦察、小型载荷投送这类作业场景里，多旋翼飞行器的结构精度直接决定了飞控参数调试的效率，也影响着实际作业时的姿态稳定性，这款对应AscTec鹈鹕构型的四旋翼结构模型，完全按照实机的重量分布、材料属性、装配尺寸做了等比例还原，能直接用于飞控算法仿真验证、结构件二次改型设计、挂载适配校核这类工程环节。从实际作业的需求出发，这类四旋翼平台最核心的设计逻辑是在保证机架刚性的前提下尽可能降低自重，同时预留足够的传感器、任务载荷安装空间，模型里完整还原了中心碳板机架的分层结构，上下两层碳板通过铝柱定位连接，飞控模块、电调、电池仓的安装位都做了精确的边界约束，四个机臂采用快拆式卡接结构，机臂根部的锁紧机构、走线槽都做了细节还原，

　　能直接用于快拆结构的受力仿真分析。旋翼端的设计完全匹配实机的动力布局，电机座的安装孔位、桨夹的配合尺寸都和实物一致，旋翼下方的起落架采用双支撑结构，起落架的跨距、高度都按照实际起降的安全边界做了设定，能保证起降过程中底部挂载的传感器不会触地，同时起落架的阻尼结构也做了简化还原，可用于降落冲击载荷的仿真计算。很多刚接触多旋翼设计的工程师容易忽略重心配平的问题，这个模型里把每个结构件的材料密度都做了对应赋值，碳纤维护板、铝合金连接件、塑料结构件、电机电池的重量分布完全和实机一致，导入仿真软件后可以直接获取准确的整机重心坐标，不需要再反复调整配重参数。中心舱体的设计预留了足够的扩展空间，除了基础的飞控、电池安装位，还预留了视觉传感器、

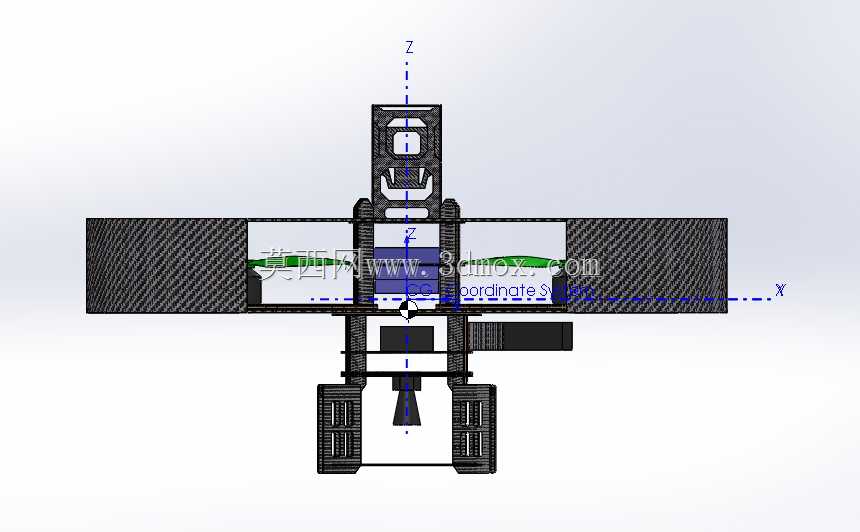

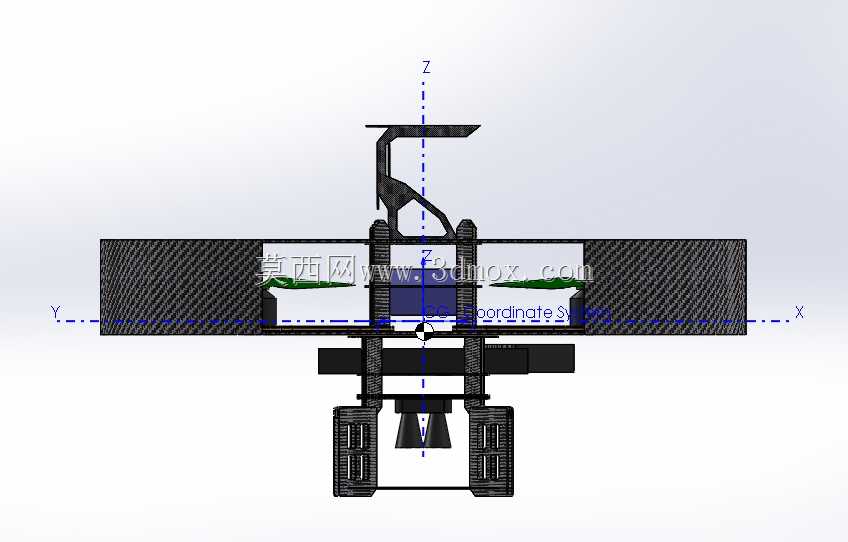

　　激光雷达、数传天线的安装接口，接口的孔位尺寸、安装平面的平面度公差都做了标注参考，能直接用于定制化挂载的结构适配设计，不需要再重新测绘实机尺寸。机臂的长度、旋翼的旋转半径都严格按照实机参数设定，相邻旋翼的安全间隙做了精确校核，避免大机动飞行时出现桨叶打碰的问题，机臂内部的走线通道也做了连通设计，能模拟实际布线时的线缆走向，评估线缆对机臂拆装的干涉影响。从安装边界来看，整机的最大外廓尺寸、中心舱的可用安装空间、起落架的离地高度都做了明确的尺寸还原，在做运输包装箱设计、车载起降平台设计的时候，可以直接调用这个模型做干涉检查，不需要再额外测量实机尺寸。另外模型里也还原了机身上的坐标基准标识，和飞控系统的机体坐标方向完全对应，在做姿态仿真、

　　控制算法验证的时候，可以直接匹配坐标体系，减少坐标转换带来的参数误差。对于从事无人机结构设计、飞控算法开发、任务载荷适配的工程师来说，这种高精度的还原模型能大幅减少前期测绘的工作量，也能避免因为尺寸偏差导致的结构干涉、重心偏移这类问题，不管是用于教学演示、方案评审还是仿真验证，都能提供足够精确的结构参考。
