X900三角翼伺服臂板结构设计

项目分类:无人机 发布时间:2022-03-03 ID:566486
  • X900三角翼伺服臂板结构设计
  • X900三角翼伺服臂板结构设计
  • X900三角翼伺服臂板结构设计
  • X900三角翼伺服臂板结构设计
  • X900三角翼伺服臂板结构设计
  • X900三角翼伺服臂板结构设计

  在固定翼航模尤其是三角翼布局的无人飞行器结构中,伺服臂板是连接舵机输出端与舵面操纵拉杆的核心传力零件,其设计合理性直接决定舵面操纵的响应精度、传动间隙控制水平以及大机动飞行下的结构可靠性,不少新手在组装三角翼无人机时容易忽略该零件的结构匹配性,直接选用通用舵机摇臂,往往会出现舵量行程不匹配、高速飞行下臂板形变导致舵面迟滞、安装孔位对位偏差引发的舵面中立位置偏移等问题,最终影响飞行操控手感甚至引发飞行事故。这款X900三角翼配套的伺服臂板,在设计之初就完全匹配对应机型的舵机安装位、舵面铰链线位置以及操纵拉杆的走向布局,没有采用通用摇臂的等距孔位设计,而是根据X900三角翼的舵面偏转角度需求,精准计算了臂板上各安装孔的力臂长度,

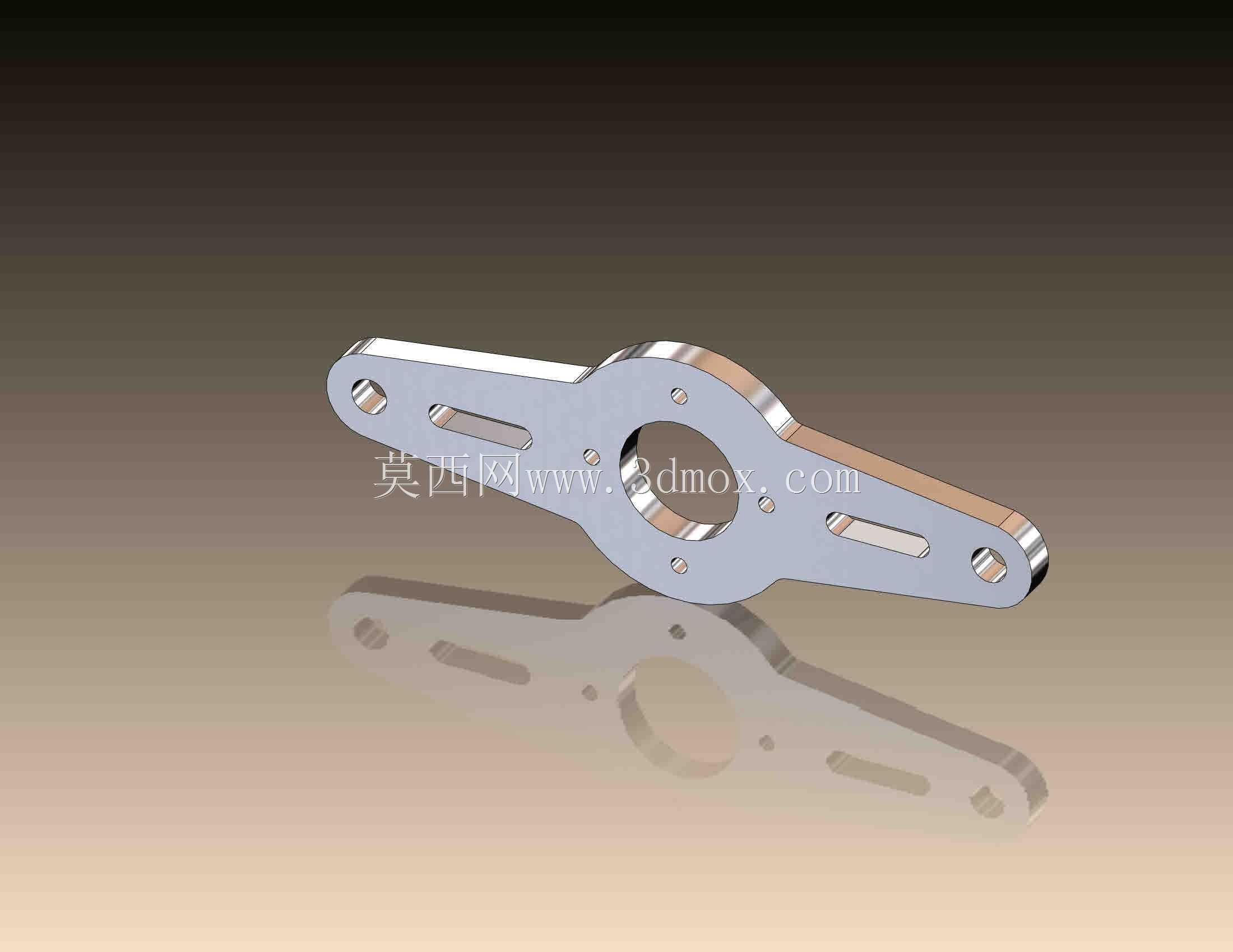

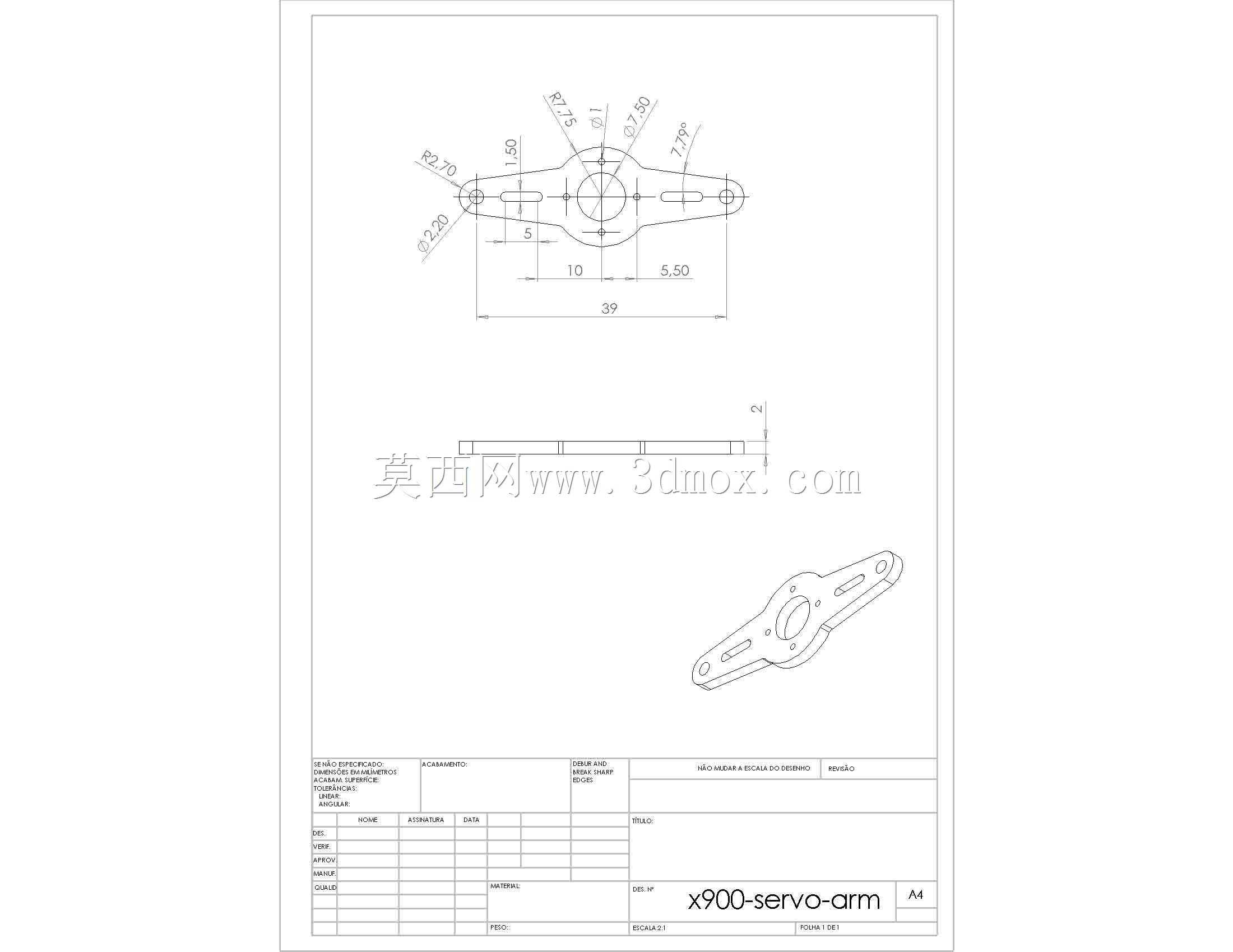

  确保舵机输出转角转化为舵面偏角时,全程传动比保持线性,不会出现小舵量输入时舵面响应过于灵敏、大舵量输入时舵面打满行程不足的问题。从结构外形来看,臂板主体采用对称式长条形延展结构,中间的大直径安装孔直接与舵机输出花键轴配合,孔周均匀分布的四个小定位孔用于和舵机输出盘的固定螺丝锁紧,避免大扭矩输出时臂板与花键轴之间出现相对滑转,这一点在三角翼做快速横滚、大角度俯仰机动时尤为重要,一旦出现滑转,舵面会瞬间失去操纵力,直接导致飞行器失控。臂板向两侧延伸的臂身上,分别设计了长条形调节孔与圆形固定孔,长条形调节孔主要用于微调操纵拉杆的安装位置,在装机调试阶段无需反复拆换拉杆长度,只需滑动孔位内的拉杆固定螺丝即可精准调整舵面中立位置,

  大幅提升装机调试效率;臂身两侧的圆形固定孔则用于不同舵量需求下的拉杆安装,靠近中心孔的孔位对应小传动比配置,适合高速平飞阶段的精细操纵,远离中心孔的孔位对应大传动比配置,适合特技机动阶段的大舵量响应。在安装边界的设计上,这款臂板的厚度完全匹配X900三角翼机翼内部的安装槽深度,装入舵机舱后不会与机翼蒙皮内壁产生剐蹭,臂板两端的最大摆动半径经过精准核算,当舵机打满最大行程时,臂板边缘不会触碰舱内的走线、接收机等其他机载部件,避免出现舵面卡滞的隐患。材质适配方面,该结构的三维建模过程中预留了足够的壁厚,既可以采用航空层板激光切割加工,也可以使用铝合金CNC铣削加工,不同材质选型下的结构强度都能满足900mm翼展三角翼的飞行载荷需求,

  层板版本重量更轻适合休闲飞行,铝合金版本刚性更好适合特技飞行场景。从传力路径设计来看,臂板在中心安装孔与两侧臂身的过渡位置做了圆弧过渡处理,没有出现直角应力集中结构,在反复承受舵机往复推拉的交变载荷时,不会在过渡位置出现疲劳断裂,不少自制的舵机摇臂就是因为忽略了应力过渡设计,在长时间飞行后出现臂板断裂的问题。此外,臂板表面的安装孔位都做了同轴度公差约束,确保拉杆安装后与臂板保持垂直,不会出现拉杆别劲的问题,有效降低舵机的工作负载,延长舵机的使用寿命。在实际装机应用中,这款伺服臂板不仅可以适配原厂配套的X900三角翼机型,对于同规格舵机、相似舵面布局的其他三角翼航模也具备一定的通用性,设计时预留的调节余量可以覆盖一定范围内的安装尺寸偏差,降低装机时的适配难度。
