适配12mm碳管的5010同轴无人机电机固定支架

　　在多旋翼无人机的机架装配体系中，电机支架是连接动力单元与机身承力结构的核心过渡零件，其结构合理性直接影响动力输出稳定性、机架振动抑制效果以及整机飞行可靠性。这款适配RCTIMER 5010-14无刷同轴电机的支架，专门针对使用12mm圆形碳管作为机臂的无人机机型设计，解决了大拉力同轴电机与小直径碳管机臂之间的安装适配问题。

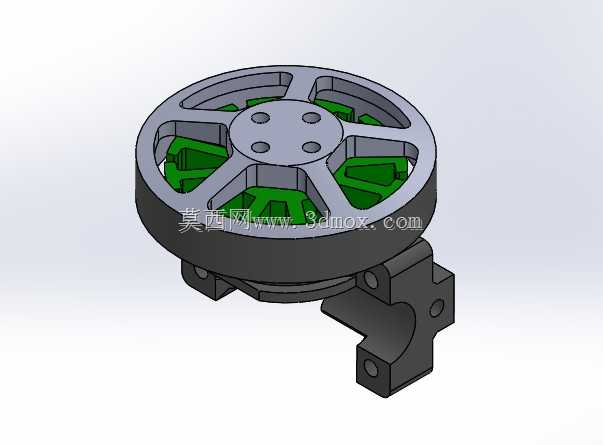

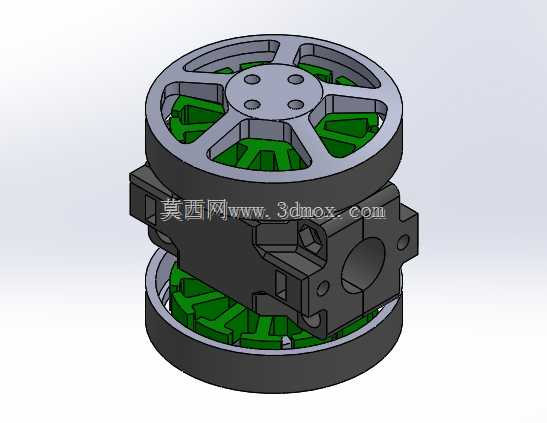

　　从实际应用场景来看，这类支架多用于长航时多旋翼无人机、工业巡检无人机以及载重作业无人机的动力段装配，5010规格的无刷电机单轴拉力可达数公斤，同轴双电机布局能在不增加机臂数量的前提下提升单轴动力冗余，因此对支架的承力性能提出了较高要求。设计时首先考虑了电机安装面的平面度要求，支架上端的环形沉台完全匹配5010电机的安装基准圆，沉台深度控制在1.2mm，既能保证电机定位止口完全嵌入，避免电机运行时出现径向窜动，又不会因为沉台过深干涉电机底部的出线与轴承端盖结构。环形端面上预留的两个安装孔位，对应电机底座的固定孔距，孔位做了沉头处理，安装后螺丝端面不突出支架平面，避免与电机转子部分发生运动干涉。

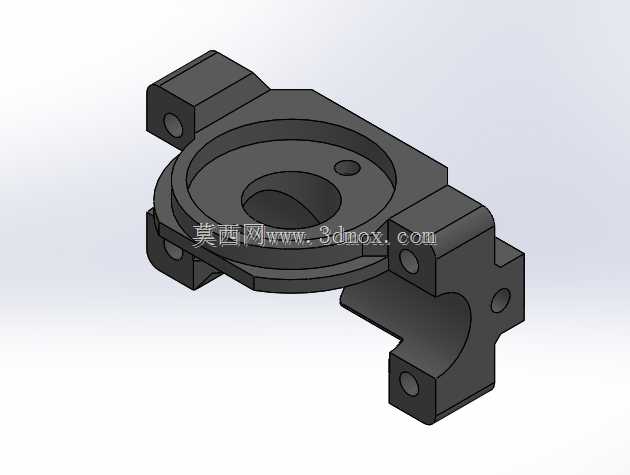

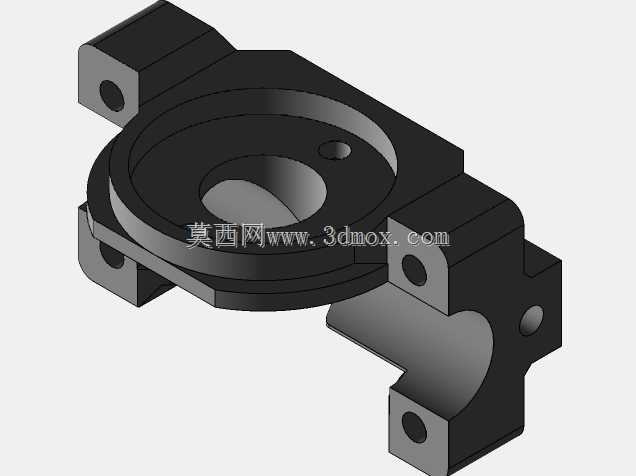

　　支架与机臂的连接部分采用半包式环抱结构，适配直径12mm的圆形碳管，环抱面的圆弧曲率与碳管外径完全一致，装配时配合碳管防滑砂纸与紧固螺丝，可实现支架与碳管的无间隙贴合，避免飞行过程中支架出现扭转或滑移。两侧延伸出的带孔凸耳是主要的承力结构，每个凸耳上设计了两个垂直方向的安装孔，既可以通过对锁螺丝穿过碳管实现刚性固定，也可以配合抱箍实现免打孔安装，适配不同的装配工艺需求。凸耳与主体环形结构的连接处做了大圆角过渡处理，避免应力集中，在大拉力工况下，这个过渡区域是主要的承力位置，圆角处理能有效分散电机运转带来的交变载荷，降低长期使用后的结构疲劳风险。

　　从安装边界来看，支架整体的横向最大宽度为42mm，纵向总高度为28mm，安装后电机轴线与碳管轴线的垂直距离控制在18mm，这个距离既保证了电机螺旋桨旋转时不会与机臂发生擦碰，又不会因为力臂过长增加机臂的弯曲载荷。支架底部的弧形避让槽，是为了适配同轴布局下的下层电机出线以及电调接线空间，槽内做了圆角打磨，避免飞行过程中振动磨损线材绝缘层。整个零件采用一体化结构设计，没有拼接装配环节，减少了装配累积误差，材质适配常用的玻纤增强尼龙注塑或者铝合金CNC加工工艺，两种加工方式都能直接使用该三维模型进行生产，不需要额外做结构调整。

　　在结构细节处理上，所有的安装孔边缘都做了0.3mm的倒角，既方便安装时螺丝导入，也能避免应力集中导致的孔位开裂。支架上预留的小圆孔是走线孔，电机的三相电源线可以穿过该孔沿碳管内部走线，减少飞行时的风阻，同时避免线材外露被螺旋桨打到。对于结构设计从业者来说，这类支架的设计核心是平衡承力强度与自重，在保证所有安装接口尺寸准确的前提下，对非承力区域做了适当的减薄处理，环形安装面的壁厚控制在2.5mm，凸耳部分的壁厚为3mm，在满足10kg最大拉力载荷的前提下尽可能降低零件自重，提升无人机的有效载荷占比。实际装配测试中，这款支架与5010同轴电机、12mm碳管的配合间隙控制在0.1mm以内，不需要额外打磨修配就能直接装配，电机安装后的端面跳动量小于0.05mm，能有效降低电机高速运转时的振动值，提升飞控系统的传感数据稳定性。
