有机矿物肥料原料混合用螺旋叶片轴结构

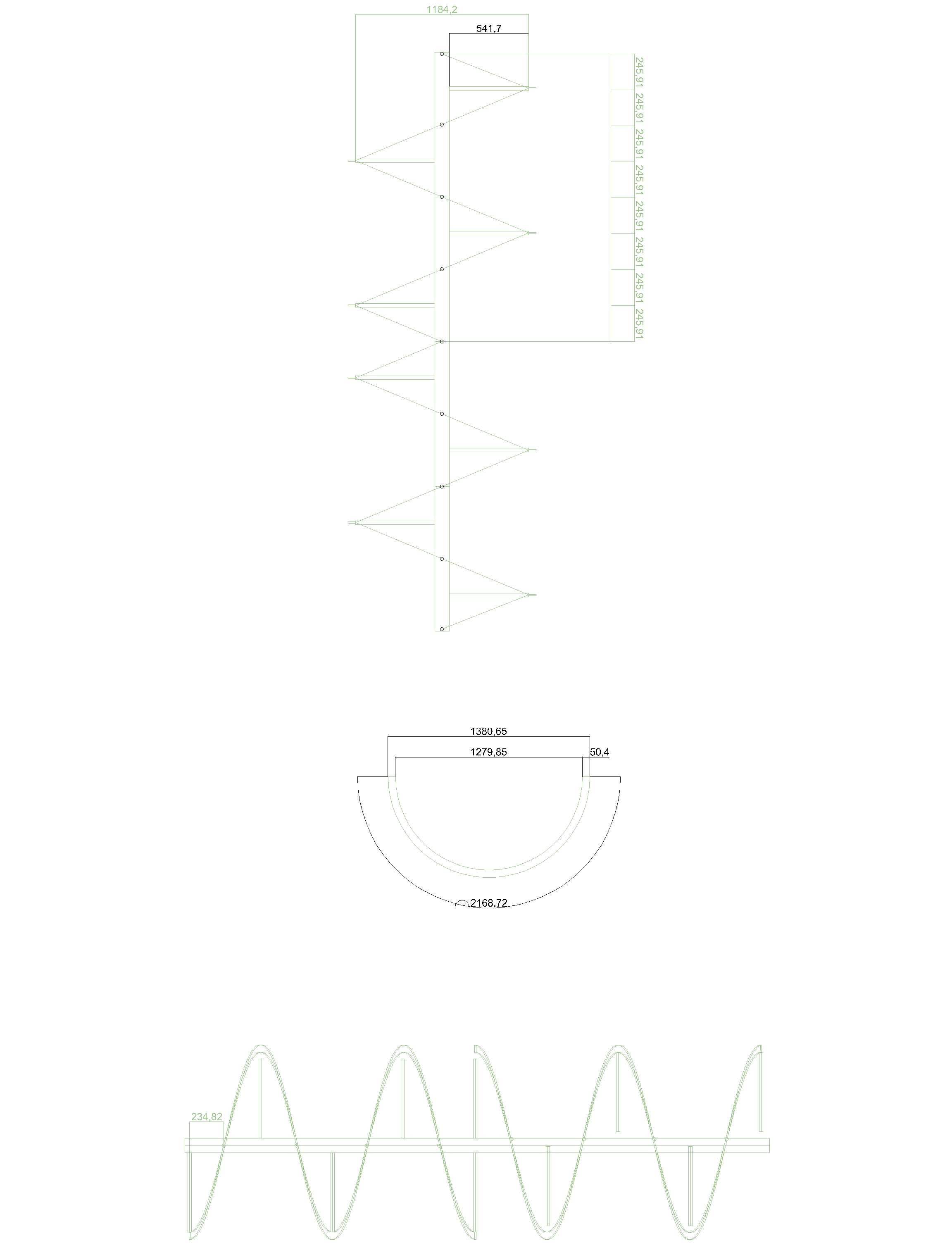

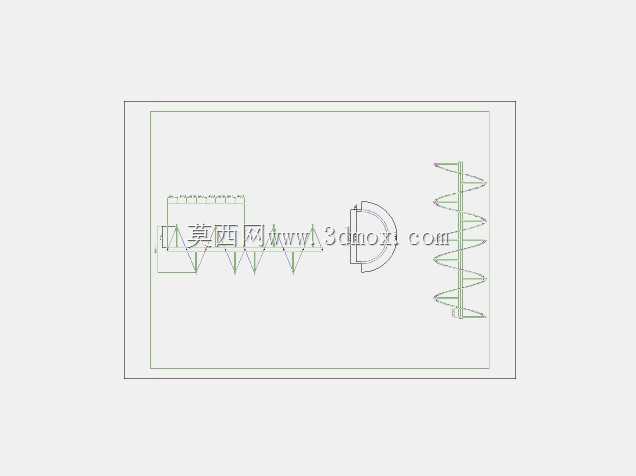

　　在有机矿物肥料的连续化生产工段中，原料混合环节的均化效果直接决定后续造粒、包膜工序的成品合格率，不少中小产能生产线常因混合部件的推送逻辑不合理，出现局部原料配比偏差、粘壁积料、大颗粒矿物未打散就进入下工序的问题，这款螺旋叶片轴正是针对这类工况做的定向结构优化。不同于常规等螺距等直径的输送螺旋，该轴的叶片分段做了参数调整，靠近进料端的叶片采用大螺距、小叶片升角设计，进料段的叶片边缘做了小角度的切向倒角，当含水率在12%-18%区间的有机原料、矿物粉料从进料口落入混合腔后，这一段叶片能快速将堆积的物料向混合腔中段推送，避免进料口处的物料架桥堵料，同时叶片转动时带起的物料抛洒轨迹能覆盖整个混合腔截面，

　　不会出现物料只沿腔底滑动的无效输送情况。混合腔中段对应的叶片采用变螺距设计，螺距从进料端向出料端逐步收窄，相邻叶片之间的容纳空间逐步减小，物料在这一段会受到叶片的挤压、翻动作用，不同密度的有机物料和矿物粉料在这个过程中不断穿插混合，叶片表面做了平滑过渡处理，没有突兀的焊接凸台，能减少湿粘物料附着在叶片表面的概率，避免长期运行后积料导致的动平衡失衡问题。靠近出料端的叶片末端做了截断收边处理，没有延伸到出料口的法兰端面，预留出150mm的出料缓冲区，混合完成的物料在这一段不会被过度挤压，能顺畅从出料口排出，不会出现出料端物料压实堵料的情况。从安装边界来看，该轴的两端轴颈采用统一的圆柱轴头设计，轴端预留了标准平键键槽，

　　可适配常规的滚子轴承座安装位，不需要对现有混合设备的机架端板做额外改造，轴的总长度根据常见的1.2米直径卧式混合腔做匹配，叶片的外圆直径比混合腔内径小20mm，预留出合理的运行间隙，既不会因为间隙过大导致腔壁残留物料层，也不会因为间隙过小出现叶片刮蹭腔壁的问题。设计过程中重点考虑了轴的挠度变形问题，长轴的中间段没有额外设置支撑结构，通过调整叶片的厚度分布和轴管的壁厚参数，保证在满负荷物料负载下，轴的最大径向跳动量控制在0.5mm以内，避免长期运行出现轴弯曲、叶片磨腔壁的故障。叶片和中心轴管的连接采用连续满焊结构，焊缝位置做了打磨平滑处理，没有应力集中的尖角，能承受混合过程中物料对叶片的持续冲击，即使混入少量硬度较高的矿物结块，

　　也不会出现叶片开焊变形的问题。在实际工况适配中，该轴可根据混合物料的特性调整转速，当处理纤维含量较高的有机原料时，可适当降低转速增强翻动效果，当处理流动性较好的矿物粉料时，可提高转速提升混合输送效率，整体结构没有复杂的异形曲面，加工制造难度低，后期维护时如果出现局部叶片磨损，可直接在磨损段补焊耐磨层，不需要整体更换轴件，能降低生产线的运维成本。
