FRC赛事机器人偏航转向调节机构

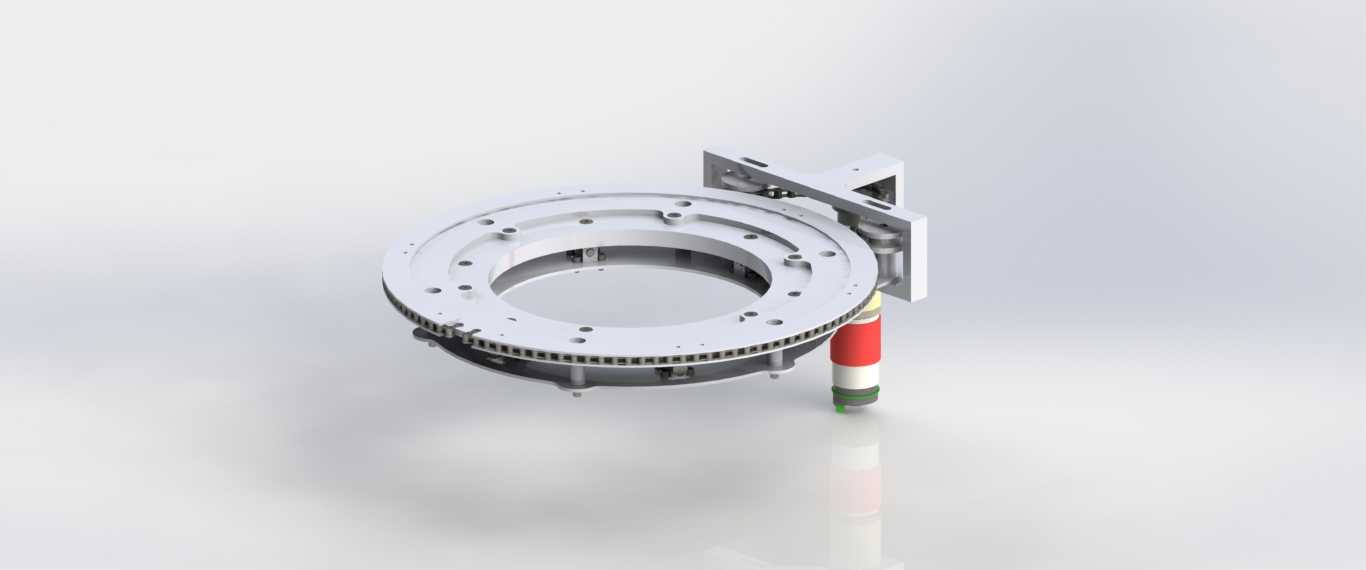

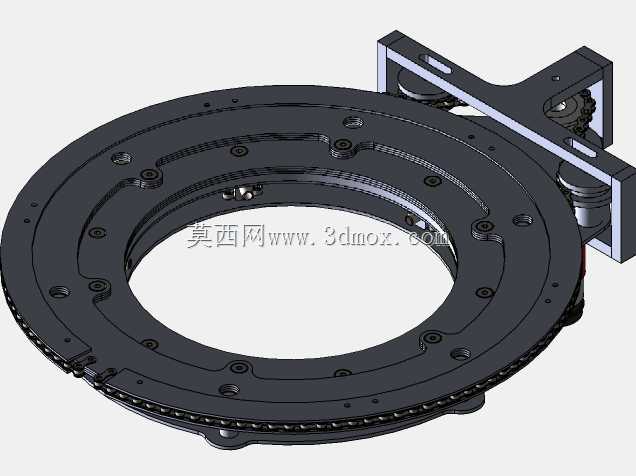

　　这套偏航调节机构是竞技类机器人的核心转向执行单元，主要应用于FRC赛事机器人的上部功能模块姿态调整场景，承担机器人上部作业端的水平回转角度调节任务，在赛事对抗过程中，可快速带动上部发射、拾取等功能组件完成方位切换，匹配不同位置的目标交互需求。从结构组成来看，整套机构以大直径回转支承转盘作为核心承载基体，转盘外圈加工有连续啮合齿圈，侧部配套驱动安装支架用于固定动力输出组件，动力通过齿轮啮合传递至转盘齿圈，带动转盘上搭载的功能模块完成0-360度范围内的角度偏转，转盘本体预留多组规则排布的安装孔位，可直接适配不同规格的上部功能组件安装，无需额外制作转接板件。设计阶段优先考虑竞技场景下的响应速度与负载稳定性，转盘采用中空式结构设计，

　　中部预留的大尺寸过孔可容纳上部组件的走线、气路管线，避免回转过程中出现管线缠绕、拉扯断裂的问题，侧部安装支架采用L型折弯结构，通过螺栓与转盘基座刚性连接，支架上的动力安装位预留了调节腰孔，可在装配阶段调整驱动齿轮与转盘齿圈的啮合间隙，既避免间隙过大导致的回转空程误差，也防止间隙过小造成的齿轮卡滞、磨损加剧问题。整套机构的安装边界以转盘基座的底面为安装基准面，基座上预留的固定孔位可直接与机器人底盘的上部安装框架对接，安装时需保证转盘回转中心与底盘设计中心重合，避免偏心负载导致的回转阻力增大、运转抖动问题；侧部驱动组件的外伸尺寸控制在转盘外径的覆盖范围内，不会额外占用过多的横向安装空间，适配赛事机器人紧凑的内部布局要求。从功能特性来看，

　　这套偏航机构可承受上部搭载组件的径向、轴向复合负载，回转过程中运转平稳，齿圈啮合传动的方式可保证角度控制精度，满足赛事中快速瞄准、方位切换的动作要求，机构外露的传动部位无多余突出结构，可降低赛事对抗中被其他机器人部件勾挂、干涉的风险。设计过程中对各部件的装配公差做了明确约束，转盘与基座之间的配合间隙控制在合理范围，既保证回转动作顺畅无卡滞，也避免间隙过大导致的上部组件晃动，驱动支架的安装面与转盘端面的垂直度公差做了严格限定，防止驱动齿轮安装偏斜导致的齿面偏磨、传动噪音增大问题。在实际应用场景中，这套偏航机构除了适配FRC赛事机器人的发射系统转向，也可经过简单的孔位调整，适配小型自动化设备的回转工作台、

　　教学演示平台的角度调节单元等场景，中空走线的设计可兼容电气、气动等多种类型的上部搭载模块，通用适配性较强。整套机构的零部件多采用常用的铝合金、标准紧固件加工制作，加工工艺成熟，单件制作成本可控，适合学生团队、小型研发团队快速打样验证，装配过程无需专用工装，借助常规内六角扳手、塞尺等工具即可完成齿轮间隙调整、整体装配的全部工序，后期维护时仅需定期在齿圈啮合部位涂抹润滑脂，检查固定螺栓的预紧力即可，日常维护难度较低。
