FTC赛事竞技机器人机械结构设计

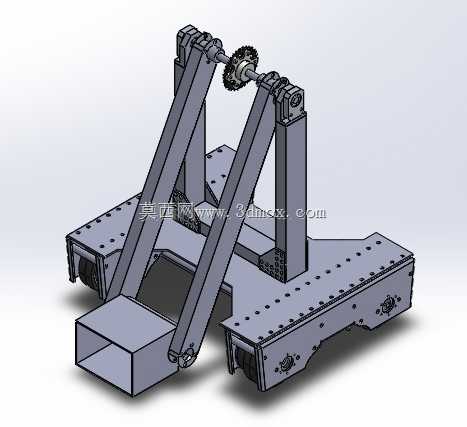

　　这套竞技类机器人的机械结构，核心围绕FTC赛事的对抗场景做针对性设计，整体采用分体式承载底盘加双摆臂举升机构的布局，完全匹配赛事中物料拾取、障碍跨越、对抗格挡的核心动作需求。底盘部分采用双侧边梁承载的框架式结构，边梁上预留的阵列安装孔位，可根据赛事任务需求灵活调整轮组、配重块、附属功能模块的安装位置，不需要额外做二次打孔加工，适配赛事备赛阶段快速改型的节奏。底盘底部预留的轮组安装腔，可适配不同直径的麦克纳姆轮或者常规橡胶驱动轮，安装边界做了统一的孔位适配，不管是选用内置减速的驱动轮组还是外置电机链传动的轮组，都能直接通过螺栓完成固定，不需要额外加工转接件。

　　双摆臂举升机构是这套结构的核心功能部件，两根平行布置的摆臂采用箱型折弯件焊接成型，相比等强度的型材结构重量降低近三成，同时摆臂的铰接点做了镶套处理，铰接轴选用调质处理的40Cr材质，配合自润滑铜套，在频繁举升、冲击对抗的工况下，铰接位置的磨损量能控制在赛事全周期不需要更换衬套的水平。摆臂顶端的传动轴上集成了链轮安装位，可根据任务需求更换不同齿数的链轮，调整末端执行机构的运行速度，不管是需要快速拾取轻质物料，还是大扭矩举升重型赛事道具，都能通过传动比的调整快速适配。摆臂的驱动端预留了舵机、直线推杆两种安装接口，参赛队伍可根据自身的控制方案选择驱动形式，不需要对摆臂本体做结构修改。

　　底盘前端的方形接料槽采用敞口式设计，槽体内侧做了15度的导向倾角，物料被摆臂机构拨入后能自动滑落到槽体底部的定位区域，不需要额外设置导向拨片就能完成物料的规整，接料槽的底部预留了传感器安装位，可加装光电或者接触式传感器检测物料是否到位，给控制系统提供触发信号。整个结构的安装边界做了严格的尺寸控制，底盘总宽度控制在赛事规则允许的最大尺寸以内，摆臂完全收拢时整机高度低于赛事的起始位高度限制，摆臂完全举升时的最大举升高度满足最高层道具的拾取需求，不会出现尺寸超限无法通过赛前检录的问题。

　　结构设计阶段充分考虑了备赛阶段的加工便利性，所有板材零件均采用常规厚度的冷轧钢板或者铝合金板材，可通过激光切割、折弯的常规钣金工艺完成加工，不需要定制特殊截面的型材，焊接位置均设置在零件的内侧，焊接完成后打磨外表面即可获得平整的外观，不会出现焊渣外露影响装配的问题。所有连接螺栓均采用统一的公制标准规格，装配时不需要准备多套规格的拆装工具，赛事现场出现零件损坏时，可快速拆解更换备用件，大幅缩短现场维修的时间。摆臂与底盘的铰接位置设置了硬限位块，摆臂运行到上下极限位置时会直接抵靠在限位块上，不会出现超行程运行导致的结构磕碰或者驱动部件过载损坏的问题，限位块采用尼龙材质，冲击时不会产生金属碰撞的异响，同时能吸收部分冲击载荷，保护铰接位置的结构件。

　　整套结构的重心经过反复优化，空载状态下重心落在底盘几何中心偏前15毫米的位置，摆臂举升最大负载时重心偏移量不超过底盘轮距的三分之一，不会出现举升过程中整机倾翻的问题，底盘上预留的配重安装槽，可根据实际搭载的末端执行机构重量添加铅块配重，进一步调整整机的重心位置，适配不同的任务场景。底盘侧边的安装孔位还可加装侧边防护板，在对抗场景下抵挡其他参赛机器人的碰撞冲击，保护内部的走线、驱动电机等核心部件，防护板采用快拆式的安装结构，单次拆装时间不超过三十秒，可根据赛事的不同阶段选择是否安装。
