户外柱上隔离刀闸开关结构设计

　　做配电线路三维建模的同行大多接触过这类户外柱上隔离开关，它的应用场景集中在10kV及以下电压等级的架空配电网络里，大多装在台架变高压侧、线路分段节点或者用户进线端，作用就是在线路检修、故障排查的时候形成明显的物理断开点，给作业人员提供直观的安全保障，和断路器配合使用的时候，能避免带负荷拉闸的误操作风险——毕竟这类隔离开关本身没有灭弧能力，只能在无负荷电流的状态下操作，这也是设计时首先要明确的功能边界。

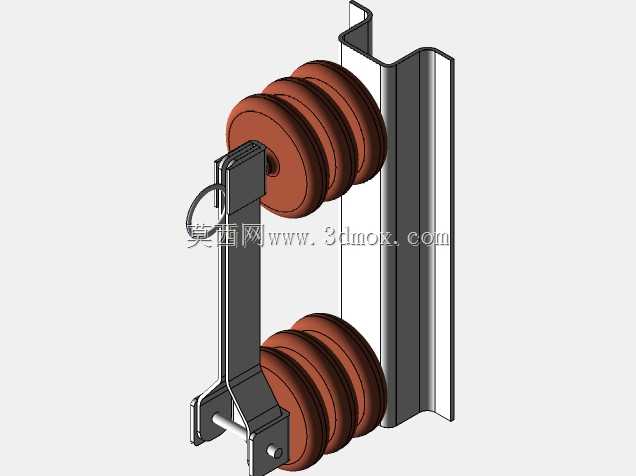

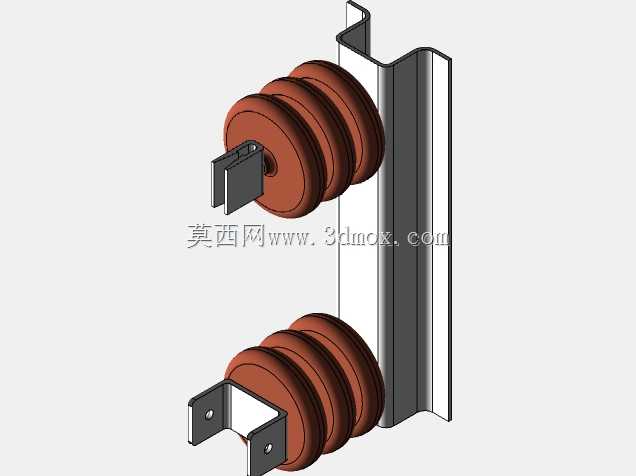

　　从结构上拆解来看，这个模型还原的是双柱式户外隔离开关的典型构造，两个棕色的瓷质绝缘支柱是核心绝缘部件，瓷件表面做了多道伞裙结构，不是为了造型好看，是户外场景下的必然设计：雨天的时候伞裙能阻断水流形成的连续导电通路，积污的时候也能增加爬电距离，降低污闪故障的概率，建模的时候要注意伞裙的倾斜角度，一般是向外下方倾斜5到8度，既保证排水效果，也不会因为角度过大导致瓷件成型难度增加。固定侧的导电触头嵌装在上部绝缘支柱的金属端座里，活动侧的闸刀是带操作环的导电构件，操作环的位置特意做了突出设计，方便绝缘操作杆从地面勾住完成分合闸动作，闸刀和触头的接触部位做了加厚处理，长期通流的时候不会因为接触电阻过大发热，建模时要预留接触配合的公差，一般动触头和静闸刀的间隙控制在0.2mm以内，保证合闸后接触压力足够。

　　安装支架采用的是热轧角钢构件，和绝缘支柱的连接部位做了嵌入式的金属固定座，安装的时候直接通过U型抱箍就能把整个开关固定在水泥电杆的横担上，安装边界要注意：两个绝缘支柱的中心距是严格按照电压等级的绝缘距离设定的，10kV等级下相间净距不能小于125mm，对地的绝缘距离也要满足200mm以上的要求，建模时不能随意调整两个支柱的间距，否则会直接影响绝缘性能。闸刀的转动轴部位做了防卡涩的结构设计，转轴和支架之间加了耐磨衬套，户外长期使用不会因为锈蚀导致分合闸卡滞，操作环的直径一般控制在30mm左右，刚好能适配标准绝缘操作杆的挂钩尺寸，操作的时候施力方向和闸刀转动平面保持一致，不会出现别劲的情况。

　　设计这类构件的时候，首先要区分开它和负荷开关、断路器的功能差异，不要给它附加灭弧、分断负荷电流的功能结构，所有的结构设计都围绕“形成明显断开点、户外长期可靠绝缘、操作便捷、安装固定牢固”这几个核心需求展开。导电部分的材质一般选用T2紫铜镀锡，降低接触电阻，绝缘瓷件的抗弯强度要满足线路风偏、短路电动力的冲击要求，安装支架的角钢厚度不小于5mm，保证长期户外使用不会出现结构变形。建模的时候还要注意分闸状态下的闸刀打开角度，一般要大于60度，保证断开点的绝缘距离足够，地面作业人员能清晰看到断开状态，合闸位置要设置限位结构，避免闸刀合闸过位导致触头接触不良。很多新手建模的时候容易忽略伞裙的尺寸一致性，导致瓷件部分建模失真，或者把操作环的位置做的太靠内，实际操作的时候绝缘杆根本勾不到，这些细节都是现场安装使用中会直接暴露的问题，必须在三维建模阶段就核对准确，保证模型导出的工程图能直接用于生产加工或者现场安装交底。
