发那科M-710iC系列工业机器人布局参考

　　在汽车整车焊装、零部件搬运、机床上下料这类典型的工业自动化场景里，M-710iC系列机器人的出场率一直不低，做产线前期布局的时候，很多工程师都会先把对应型号的机器人模型导入装配环境，先把干涉风险、可达范围这些核心参数卡准，避免后期现场安装的时候出现臂展不够、和周边护栏或者工装撞位的问题。这个系列里的M-710iC50和M-710iC70两款，负载参数分别对应50kg和70kg的作业需求，臂展覆盖的作业半径刚好适配中型工作站的空间尺度，既不会因为臂展太短够不到工位上下料点，也不会因为本体过大占用过多产线的预留空间。从结构设计来看，这款机器人采用的是经典的六轴串联关节构型，J1轴底座回转范围覆盖整周作业需求，J2、J3轴的大臂小臂配合可以实现高低位的灵活姿态调整，末端J4、J5、J6轴的腕部结构紧凑，在进入工装夹具内部作业的时候，不容易和周边的工件、夹具产生干涉。做布局建模的时候要特别注意安装边界，机器人底座的安装孔位是按照标准工业安装规范设计的，固定时需要预留足够的地脚螺栓操作空间，底座周边要留出至少300mm的维护通道，方便后期检修伺服电机、减速机这些核心部件的时候有操作空间。实际应用里，这款机器人常搭配焊枪、夹爪、真空吸盘这类末端执行器使用，做焊接作业的时候要提前在模型里预留焊枪管线的包络空间，避免机器人在姿态翻转的时候拉扯管线；做搬运作业的时候，要结合工件的重心位置调整末端法兰的负载偏置参数，

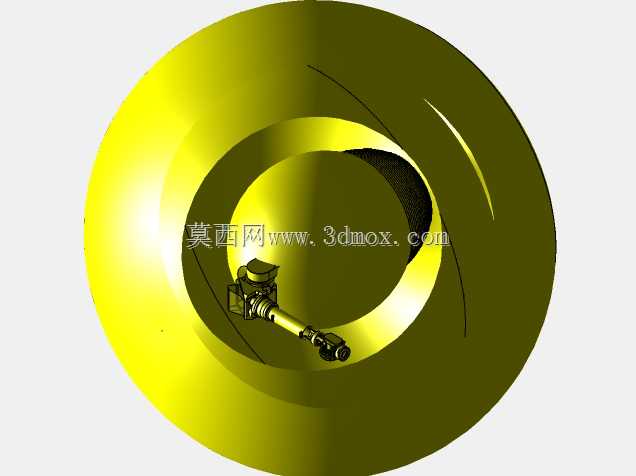

　　在三维布局阶段就把不同姿态下的负载力矩核算清楚，避免超出关节的额定负载范围。很多刚接触产线设计的工程师容易忽略的一点是，机器人的工作范围并不是理论上的整球包络，在靠近底座的位置存在一定的死区，在布置工位的时候不能把上料点放在死区范围内，不然现场调试的时候会发现机器人根本到不了预定位置，还要重新挪动工装位置，耽误项目进度。另外，做安全围栏布局的时候，不能只按照机器人的最大臂展来划安全边界，还要考虑末端夹持工件之后的外伸尺寸，加上100mm以上的安全余量，避免机器人带工件运行的时候超出围栏范围，触发安全区域报警。这款机器人的本体线缆是内置式走线设计，外观上没有外漏的粗大管线，在布局的时候不用额外预留太多的管线摆动空间，

　　相比外置走线的老款型号，能节省不少工作站的横向空间，对于空间比较紧张的车间布局来说是很实用的设计点。在做三维建模参考的时候，这个模型可以用来快速搭建工作站的整体布局框架，确认各个工位之间的相对位置是否合理，机器人在各个作业点之间的运动路径是否存在干涉，提前把产线的空间排布问题在设计阶段解决掉，减少后期现场调试的整改工作量。要注意的是，布局用的模型重点是还原本体的外形包络、关节运动范围、安装接口尺寸，不需要做过于精细的内部零件建模，只要能满足布局干涉检查、运动范围验证的需求就足够，过于精细的模型反而会拖慢大装配体的运行速度，影响设计效率。在机床上下料的场景里，这款机器人通常布置在两台机床中间的位置，

　　利用自身的臂展覆盖两台机床的上下料口，同时配合周边的料仓完成工件的取放作业，这个时候在模型里要准确核对机床开门后的空间位置，确保机器人取件的时候不会和机床门、夹具产生碰撞，还要预留出工件进出机床的运动空间，避免工件在移动过程中刮碰到机床的防护门或者主轴。在码垛应用场景里，要结合托盘的尺寸、码垛的高度来确认机器人的垂直可达范围，M-710iC系列的抬升高度可以满足常规的1.2米标准托盘码垛需求，配合末端的码垛夹爪可以实现整层工件的快速码放，布局的时候要注意托盘输送线的位置要落在机器人的最优作业区间内，也就是臂展中间段的位置，这个区间内机器人的运动速度最快，姿态调整最灵活，能最大化提升作业节拍。
