带防护网结构的风冷式冷凝换热装置

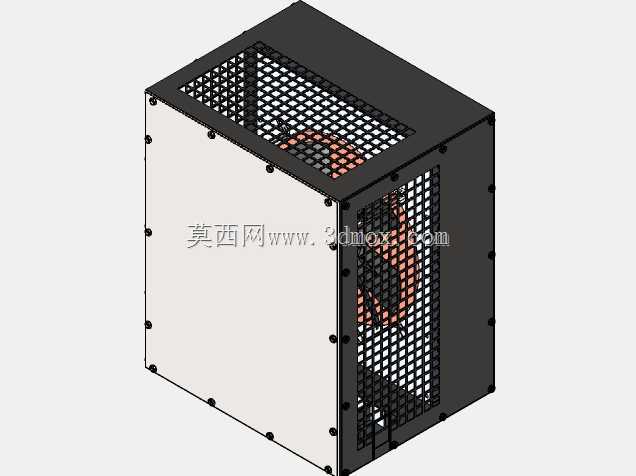

　　在中小型工业温控、制冷配套场景里，这类带一体式防护壳体的风冷冷凝装置，常被嵌入到小型冷水机组、机柜温控单元、实验制冷设备的内部风道中，承担制冷回路里高温高压气态冷媒的冷凝放热职责，把冷媒携带的热量通过强制对流的方式扩散到周边空气里，完成制冷循环里的放热相变环节。从结构设计逻辑来看，整个装置采用立方体框架式壳体作为承载基础，壳体的两个相邻立面开有大尺寸通风格栅，格栅采用密集方格网孔结构，网孔的尺寸经过匹配计算，既能够保证进出风的通流面积足够，降低风阻带来的风量损耗，又可以阻挡外界尺寸较大的杂物、碎屑进入装置内部，避免磕碰内部的散热翅片与风机叶轮，同时方格网的结构刚度足够，不需要额外增加加强筋就能满足日常使用中的抗形变需求，

　　减少了多余的结构件占用的空间。壳体的封闭立面采用平整钣金面板，通过周圈均匀分布的紧固件和框架主体连接，这种排布方式一方面可以保证面板和框架之间的连接受力均匀，长期运行在风机振动的工况下不会出现局部松动异响，另一方面也给后期的内部维护预留了操作空间，只需要拆卸对应位置的紧固件就能掀开面板，对内部的冷凝盘管、风机组件进行检修或者清灰作业，不需要完全拆解整个装置。装置内部集成了轴流风机组件，风机的安装位置正对其中一侧的通风格栅，运行时可以形成稳定的横向穿堂风路，让空气从一侧格栅进入，横向冲刷内部的冷凝盘管翅片后，从另一侧格栅排出，这种风道设计没有多余的风路弯折，风路行程短，风压损失小，能够在相同风机功率下获得更高的换热效率。

　　在安装边界的设计考量上，整个装置的立方体外形规整，没有外凸的不规则结构，安装时只需要在设备内部预留对应长宽高的立方体安装空间即可，不需要为异形结构额外预留避让位置；壳体的框架边缘预留了标准化的安装固定孔位，可以通过螺栓直接和设备内部的安装支架连接，不需要额外设计转接固定件，能够降低配套设备的结构设计复杂度。在实际选型适配过程中，这类结构的冷凝装置更适配中小功率的制冷回路，因为风冷式的换热形式不需要外接冷却水路，省去了冷却水循环管路、冷却塔等配套设施的布置，整体安装灵活度更高，尤其适合分散布置的小型制冷设备、移动制冷机组这类不方便布置冷却水系统的应用场景。设计过程中对网孔的开孔率做了反复校核，开孔率过低会导致进风不足，换热效率下降，

　　冷凝温度升高进而影响整个制冷回路的制冷效率；开孔率过高则会导致格栅的结构强度下降，在运输或者安装过程中容易出现磕碰变形，甚至无法有效阻挡杂物进入内部，最终确定的网孔尺寸和筋条宽度，是在通流能力和结构强度之间取的平衡值。另外，壳体表面的涂装采用了耐候性的喷塑处理，能够适应一般工业环境下的温湿度变化，不容易出现锈蚀掉漆的问题，延长装置的整体使用寿命。内部的冷凝盘管采用蛇形排布的方式，和翅片紧密胀接，保证盘管和翅片之间的热阻足够小，让冷媒携带的热量能够快速传递到翅片表面，被流经的空气带走；风机的供电线缆在壳体内部预留了走线槽位，避免线缆靠近翅片或者风机叶轮出现磨损短路的问题，走线位置靠近壳体框架的边角，不会阻挡风路影响换热效果。
