巴西标准电源插座结构设计方案

　　在民用建筑电气配套、机电安装工程以及出口南美区域的电气设备适配场景中，符合巴西当地标准的电源插座是低压供电末端的核心连接件，承担着为各类民用电器、小型工业设备提供安全取电接口的作用。这款插座的结构设计完全贴合巴西NBR14136标准的强制要求，从插套啮合尺寸、防护间隙到载流件布局都经过多轮校核，能够适配当地常见的两孔、三孔插头类型，覆盖10A、20A两个主流额定电流等级的取电需求。

　　从实际工程应用的角度看，这类插座常被预装在建筑墙面暗装底盒、明装配电面板以及工业设备的供电预留接口上，设计阶段首先要明确安装边界：暗装适配的底盒深度预留不低于35mm，面板外轮廓尺寸匹配当地通用的4×2英寸安装模数，固定孔中心距严格控制在83.5mm，能够直接替换同规格的老旧插座，无需额外对墙面底盒进行扩孔改造。载流件的布局采用对称式设计，接地插套位于最上方居中位置，零火线插套分别布置在两侧，插套的啮合深度不小于12mm，能够保证插头插入后接触面积足够，避免长期大电流工况下出现接触电阻过大、温升超标的问题。

　　设计过程中优先考虑了长期使用的可靠性，载流件选用高弹性锡磷青铜材质，冲压成型后经过去应力退火处理，插拔寿命能够满足万次以上的使用要求，插套入口处设计有导向倒角，能够引导插头顺利插入，避免插脚偏斜对载流件造成不可逆的形变损伤。面板部分采用阻燃PC材质，阻燃等级达到UL94-V0级，表面做细磨砂处理，既能够避免日常使用中留下明显划痕，也能在出现电弧故障时阻止火焰蔓延。面板与底座的卡扣配合间隙控制在0.2mm以内，能够阻挡日常清扫的灰尘、少量溅水进入插座内部，防护等级达到IP20，满足室内干燥环境的使用要求。

　　在结构细节上，插座内部设置了安全保护门结构，只有当零火插脚同时以对应力度插入时，保护门才会同步开启，单孔插入时保护门处于锁止状态，能够避免儿童误触异物引发的触电风险，保护门的触发力度设置在30N-75N区间，既不会让正常插拔的手感过于生涩，也能避免细小物件轻易捅开保护门。接线端子采用升降式压紧结构，能够适配1.5mm²到4mm²的铜芯导线，端子的压紧面做防滑齿纹处理，导线压紧后不会因为长期使用出现松动脱落，接线位旁标注有清晰的零火地标识，方便现场施工人员快速接线，避免接错线带来的安全隐患。

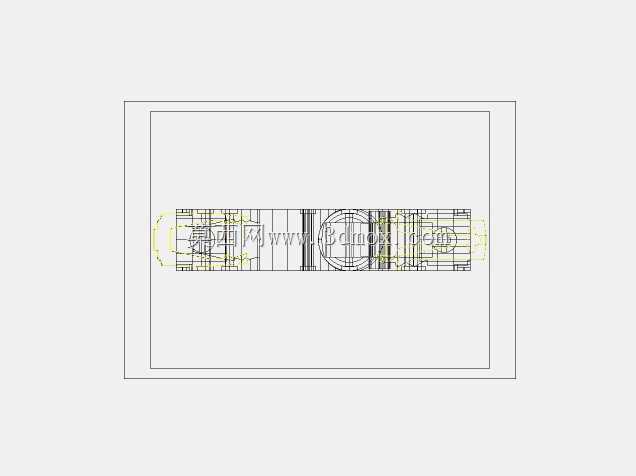

　　从三维建模的角度看，这款模型完整还原了插座的内部装配关系，包括载流件的弯折角度、保护门的联动结构、面板与底座的卡扣位置都和实际量产产品保持一致，结构工程师在做建筑机电BIM建模、设备配电接口设计时，可以直接调用该模型进行装配干涉检查，提前预判安装过程中可能出现的底盒深度不足、面板与周边装饰件干涉等问题。建模时对所有配合面都做了公差预留，比如卡扣的配合量设置为0.15mm，插套与插头插脚的间隙设置为0.1mm，完全符合注塑件、冲压件的实际加工公差要求，不会出现模型装配到位但实际生产无法组装的问题。

　　实际选型使用时，这类巴标插座需要和对应的插头配套使用，不能和欧标、美标插座混用，因为不同标准的插脚间距、直径存在差异，强行混用会导致接触不良、插脚变形等问题。模型中完整呈现了插套的位置尺寸，工程师在做配套插头设计时，可以直接提取插套的中心坐标、啮合深度参数，减少重复测绘的工作量。另外模型也考虑了不同安装场景的适配性，除了常规的暗装结构，也预留了明装底盒的安装孔位，能够满足明装布线场景的使用需求，不需要额外调整结构。
