施耐德多回路电气传感保护元件结构

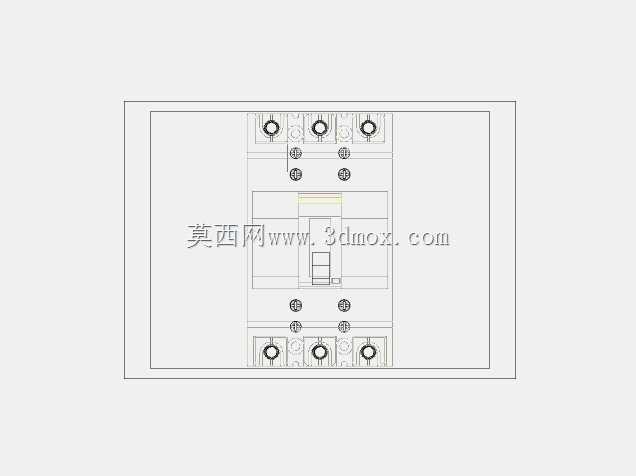

　　在低压配电盘柜的二次回路搭建场景里，这类多回路集成式的传感保护元件，是整柜信号采集与回路通断控制的核心部件之一，常被布置在进线柜、马达控制中心的馈线回路侧，用来同步采集多组出线回路的电流、电压状态信号，同时自带的分断结构可以在回路出现过载、短路工况时快速切断供电，避免故障范围扩大影响上级配电系统。从结构设计逻辑来看，这款元件采用上下对称的接线端子布局，上部设置三组主进线接线位，下部对应三组出线接线位，端子旁预留的标识位可以直接粘贴回路编号标签，方便现场运维人员快速核对接线关系，减少错接漏接的概率。元件中部的主体腔体采用模块化拼接思路，将信号采集模块、脱扣执行机构、状态指示组件分层布置在腔体内，既可以保证各功能模块之间的电磁隔离，

　　避免信号采集过程中受到强电回路的电磁干扰，也能在单个模块出现故障时快速拆解更换，无需整体拆卸元件，大幅降低现场运维的停机时间。在安装边界的考量上，这款元件采用标准35mmDIN导轨卡扣结构，背部的卡扣可以直接卡在配电盘柜内的通用安装导轨上，不需要额外打孔固定，元件整体宽度适配多回路配电的间距要求，相邻元件安装时预留的散热间隙可以保证长期满负荷运行时的热量散出，不会出现相邻元件热量堆积导致的性能衰减。元件正面预留的状态指示窗口，可以直接显示每一组回路的通断状态，运维人员在盘柜前巡检时不需要打开柜门测量，就能快速判断回路的运行状态，大幅提升日常巡检的效率。从实际使用的工况适配性来看，这款元件的接线端子采用压线式结构，

　　可以适配不同线径的铜芯导线，端子处的防松垫片设计可以避免长期运行过程中因为设备振动导致的接线松动，减少接触电阻过大引发的接线端子过热故障。在进行三维建模时，需要重点还原端子的接线空间尺寸，保证后续做盘柜布线仿真时，导线的弯曲半径、接线操作空间符合现场施工的实际要求，同时要还原元件表面的标识凸点、安装卡扣的活动行程，保证模型导入到配电盘柜的整体装配体中时，可以直接完成虚拟装配，验证元件与周边铜排、导线、其他元器件的干涉情况，提前在设计阶段规避现场安装时出现的空间冲突问题。这类集成式传感保护元件相比传统的单回路分立元件，在相同的盘柜安装空间内可以承载更多的回路检测与保护功能，非常适合在紧凑型低压配电盘、

　　小型设备控制箱这类安装空间受限的场景中使用，既可以压缩盘柜的整体尺寸，减少柜体材料的消耗，也能简化二次回路的接线流程，减少现场接线的工作量。在建模过程中，还要注意元件表面的散热筋结构还原，这些分布在元件两侧的细小散热筋可以增大元件与空气的接触面积，提升自然对流散热的效率，虽然结构尺寸细小，但在做热仿真分析时会直接影响元件温升的计算结果，不能因为结构细碎就省略简化。另外元件上部的手动操作拨杆结构，需要还原其活动角度范围，保证在虚拟装配时可以验证拨杆操作过程中不会碰到柜门或者周边的其他元件，确保现场操作时的动作空间充足，不会出现操作卡滞的问题。
