C型螺旋压紧手动夹钳结构设计

　　这款C型螺旋压紧手动夹钳，是车间小批量加工、装配工位上极为常见的手动夹紧器具，日常在钣金件钻孔定位、小型工件粘接固定、线束端子压接辅助、试样打磨夹持等场景中都能见到它的身影，相比气动、液压夹紧装置，它不需要外接动力源，单人单手即可操作，在没有气源、电源的外场维修、临时装配场景下适配性极强。

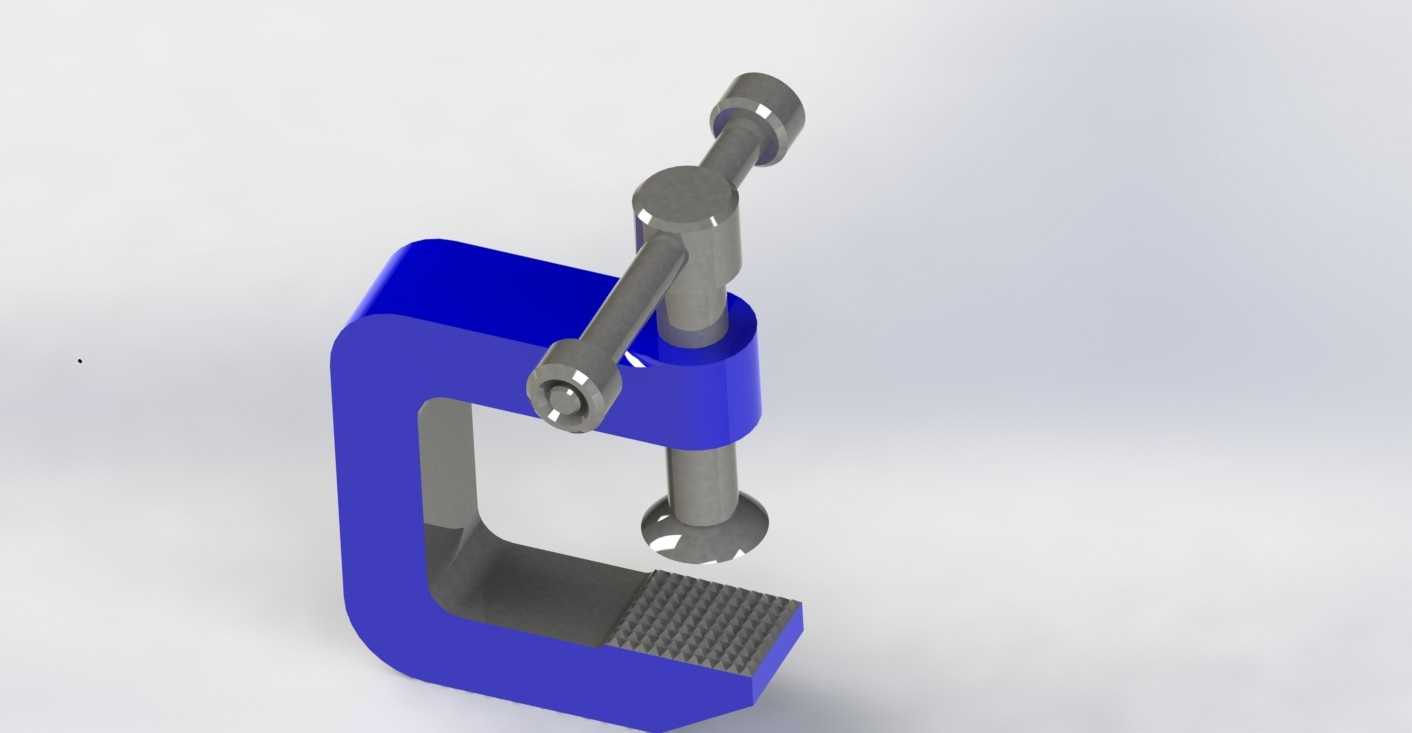

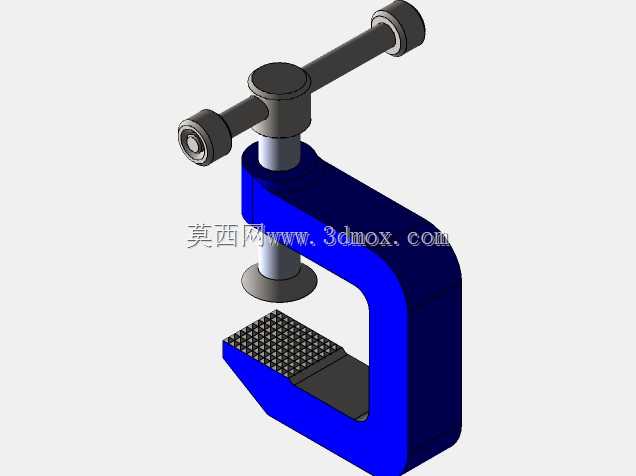

　　从结构设计逻辑来看，整体采用开式C型框架作为承载主体，这种结构的核心优势是可以从工件侧方直接推入夹持位，不需要从工件端部套入，对于带法兰边、侧边凸台的异形工件夹持友好度很高，框架截面做了等强度过渡设计，在夹持受力最大的C型开口根部做了圆弧过渡处理，避免直角应力集中导致的框架断裂问题，框架内侧底部设置了带网格防滑纹的固定承压台，网格纹深度控制在0.8mm左右，既可以增加与工件接触面的摩擦力，防止夹持过程中工件滑移，又不会因为纹路过深在软质工件表面留下过深的压痕。

　　压紧执行部分采用梯形螺纹传动副，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动效率更适配手动压紧的受力场景，螺杆顶端设置了贯穿式横杠作为施力手柄，手柄两端做了滚花处理，操作时手部不易打滑，螺杆底部连接了可自由转动的压头，压头与螺杆之间采用间隙配合的销轴连接，压紧工件时压头可以自适应贴合工件表面，不会因为螺杆转动带动压头摩擦工件表面造成划伤，压头的端面做了微凸的球面处理，即使工件夹持面存在微小的角度偏差，也能保证足够的接触面积，避免局部压强过大压伤工件表面。

　　从安装与使用边界来看，这款夹钳的开口深度与开口高度做了适配常规小型工件的比例设计，C型开口的有效夹持深度可以覆盖大部分100mm以内宽度的工件侧边，最大夹持行程可以满足不同厚度工件的装夹需求，框架整体采用高强度铸铁一体铸造成型后做表面喷塑处理，防锈性能优于普通焊接结构的夹钳，螺杆与压头部分采用中碳钢调质处理，表面硬度控制在HRC28-32之间，既保证足够的刚性不会在压紧过程中发生弯曲变形，又不会因为硬度过高导致脆性断裂。

　　在实际使用过程中，这类手动夹钳的受力上限经过结构校核，在额定夹持力范围内，C型框架的变形量控制在0.1mm以内，能够满足普通机加工工序的定位精度要求，不需要额外做加固处理，日常维护也极为简便，只需要定期在梯形螺纹副位置涂抹少量润滑脂，即可保证螺杆转动顺畅，避免螺纹锈死导致的操作卡滞。相比快速夹钳，这种螺旋压紧结构的夹持力调节范围更宽，通过控制手柄的旋转力矩，可以实现从几公斤到上百公斤的夹持力调节，既可以夹持纸质、塑料等易损薄壁件，也可以夹持金属类硬质工件，适配场景覆盖了装配、维修、加工、检测等多个环节的夹持需求，是工装辅助器具里通用性极强的一类手动工具。

　　设计过程中也充分考虑了操作的人机工程学，横杠手柄的长度设置在单手握持旋转的舒适区间，操作时不需要借助加力杆即可达到常规夹持所需的力矩，压头的下行行程做了限位设计，螺杆旋到最高位置时不会从框架螺母中脱出，避免日常使用中零件脱落丢失，框架外侧的边角全部做了倒钝处理，没有尖锐的毛刺棱角，取放过程中不会划伤操作人员的手部。底部承压台的网格纹路采用交叉滚压成型，纹路均匀一致，长期使用磨损后也不会完全失去防滑性能，整体结构没有易损的小零件，正常使用场景下的使用寿命远高于冲压焊接结构的同规格夹钳。
