菱形带座外球面轴承组件结构设计

　　在轻工输送线、小型食品加工设备、纺织机械的从动辊筒支撑场景中，这类菱形法兰式带座轴承是应用频次极高的支撑部件，相比立式铸造轴承座，它的两个安装孔呈对角分布，安装面占用空间更小，尤其适合机架侧板厚度有限、安装位置局促的辊系布局，很多小型皮带输送机的端部张紧辊、转弯机的锥形托辊，都会选用这类结构做旋转支撑。从实际使用需求出发，这类轴承组件的核心作用是为旋转轴提供径向支撑，同时补偿轴系加工、安装过程中产生的少量同轴度误差，外球面轴承的内圈与轴采用顶丝锁紧的固定方式，不需要额外加工轴肩，安装时只需要将轴穿入内圈，拧紧侧面的紧定螺钉即可完成轴向固定，对现场装配的技能要求更低，也方便后期维护时快速更换磨损部件。设计这类轴承座时，

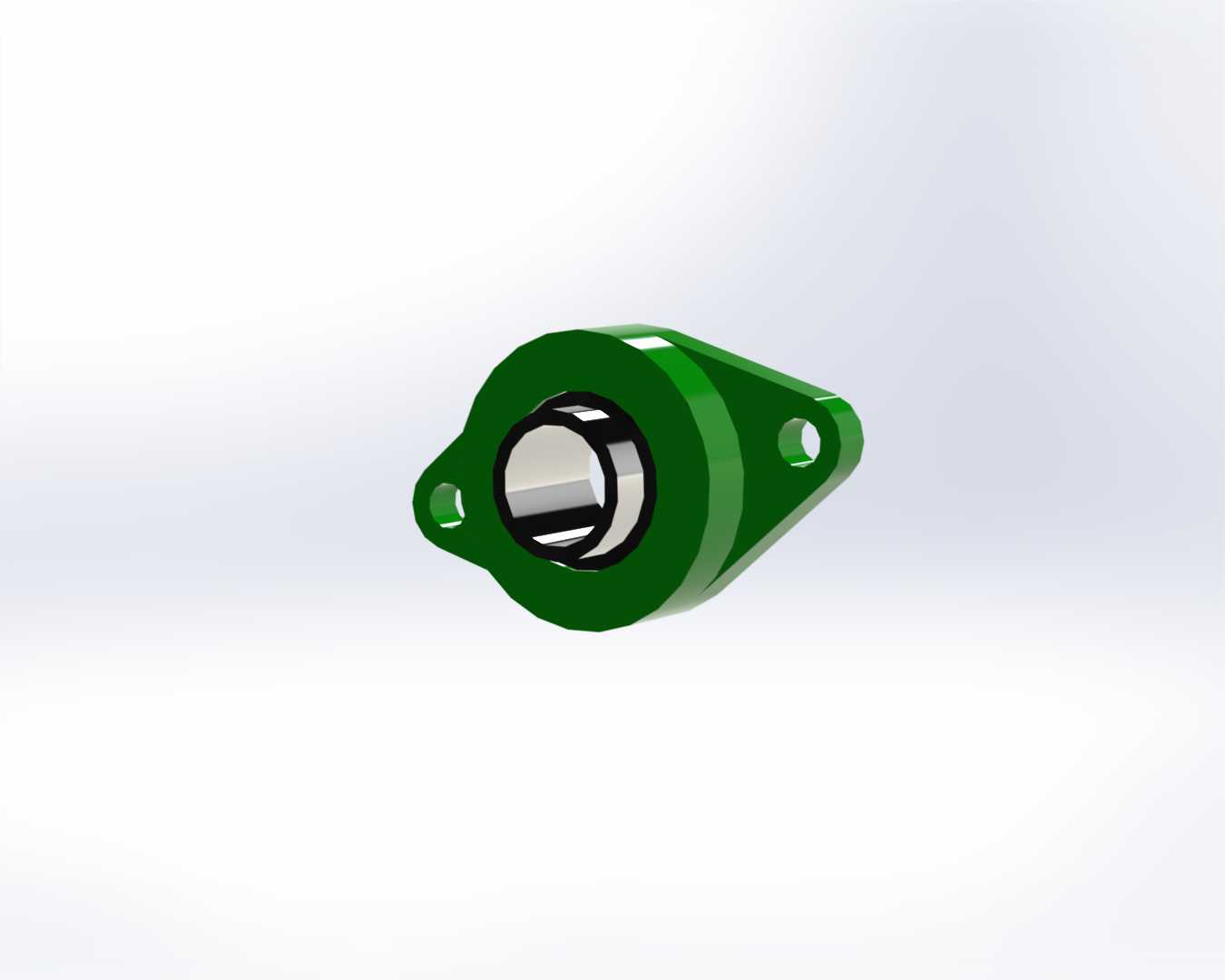

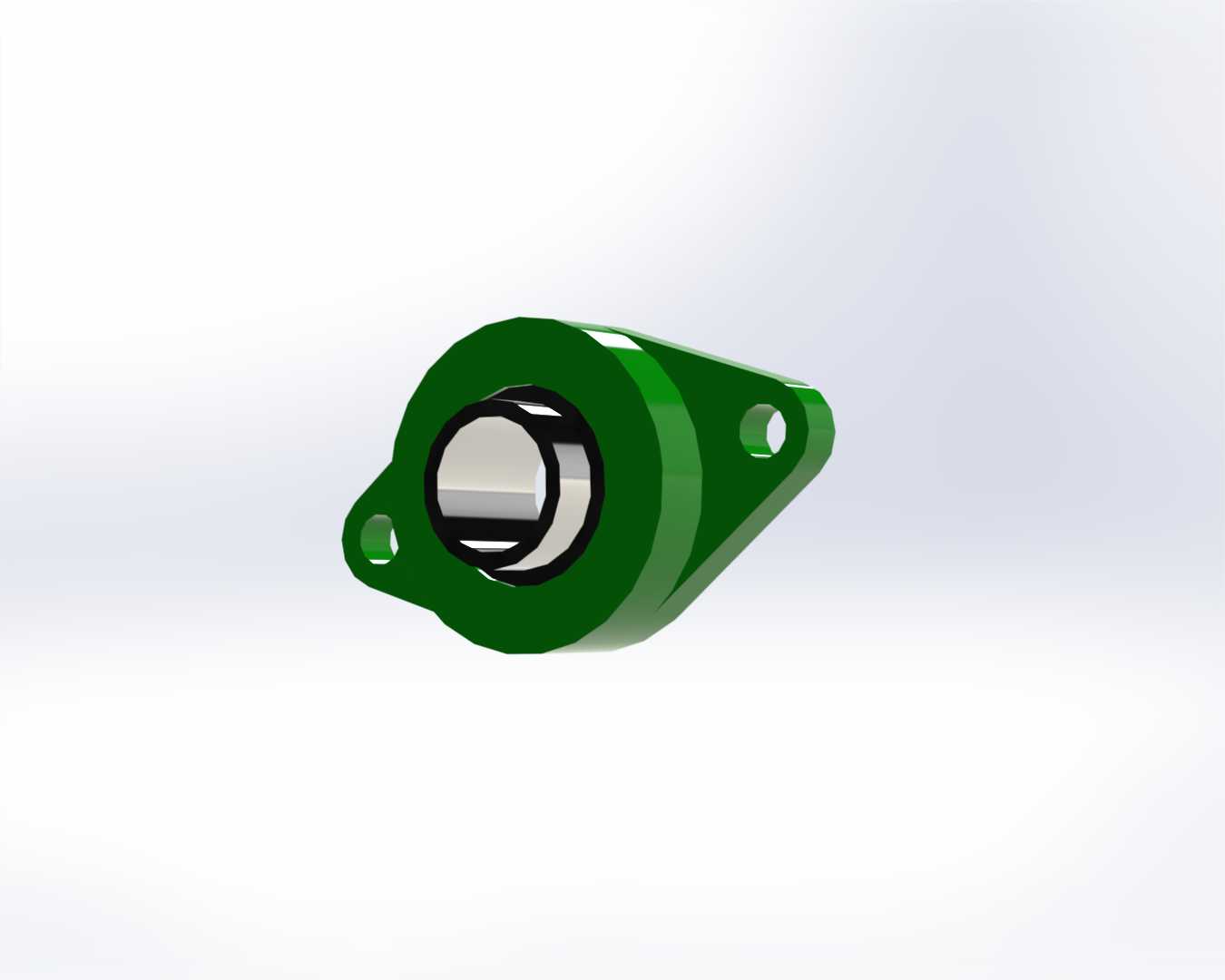

　　首先要匹配对应规格轴承的外圈尺寸，座体的轴承安装孔要保证与轴承外圈的过渡配合精度，过松会导致轴承外圈跑圈，加剧座体磨损，过紧则会造成轴承外圈变形，增大旋转阻力，甚至出现轴承抱死的故障。座体的两个安装孔采用沉孔设计，安装时螺栓头可以沉入沉孔内，避免突出的螺栓头与周边旋转部件发生干涉，两个安装孔的中心距要严格匹配对应系列的安装标准，保证同规格产品的互换性，设备维护时不需要重新加工机架安装孔，直接替换即可。从外形尺寸来看，这类菱形座的整体轮廓呈水滴状菱形，轴承安装位位于座体中心，两个安装耳向两侧延伸，相比圆形法兰座，它的单侧延伸长度更短，在靠近设备护板、机架边框的位置安装时，不会出现座体与周边结构干涉的问题。

　　座体采用铸铁材质铸造后加工而成，表面做喷漆防锈处理，能够适应车间内多粉尘、少量切削液飞溅的工作环境，轴承内置的密封结构可以阻挡外界粉尘、水汽进入轴承滚道，延长润滑脂的使用寿命，减少日常维护的注脂频次。在三维建模过程中，要重点还原轴承内圈的紧定螺钉孔、座体安装沉孔的倒角细节，以及轴承外圈与座体的配合止口结构，这些细节直接影响后续装配干涉检查的准确性，如果建模时忽略了沉孔深度，在生成工程图或者做装配仿真时，就会出现螺栓长度选型错误、螺栓头突出安装面的问题。另外，轴承内圈的球面结构与座体的球面配合面要保证曲率一致，建模时可以采用同轴球面的建模方式，还原实际产品的调心功能，当轴出现少量挠曲变形或者安装倾斜时，轴承内圈可以随轴小幅偏转，

　　不会在轴承滚道处产生额外的附加载荷，这也是这类带座轴承相比普通深沟球轴承加刚性座的核心优势。很多新手工程师在选型时容易忽略安装面的平面度要求，这类菱形座的安装面需要与机架表面完全贴合，如果安装面存在焊接凸起或者加工倾斜，会导致座体安装后产生变形，挤压轴承外圈造成旋转卡滞，建模时可以在安装面位置添加0.1mm的平面度公差提示，为后续的加工、安装环节提供参考。在输送线的辊筒布局中，这类轴承通常成对使用，分别安装在辊筒的两端，两个座体的安装孔中心要保证同轴，否则会造成辊筒旋转阻力增大，轴承过早失效，三维装配时可以通过对齐座体安装面、约束安装孔同轴的方式，模拟实际安装的精度要求，提前排查布局中的干涉问题。
